●簡介

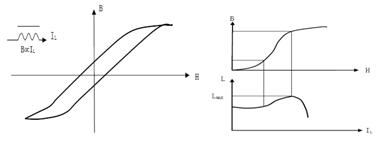

電感器是由導線環繞一個磁芯所組成，其特性依據使用的磁芯材料而定。要制作電感器，空氣可說是zui簡單的磁芯材料，但由于電感量與所用磁芯的磁導率成正比，空氣磁導率極小，由于體積效率的關系，不利于制造電感器，通常使用的磁性材料，如鐵氧體、高導磁合金、或純鐵體等。大部分電感器的電感在使用不同的測量頻率和測試信號電平時會有很大的變化。有磁芯的電感器的電感量受磁性材料的磁導率μ的影響，磁芯的磁感應強度隨流過電感線圈的電流所產生的磁場強度的變化而變化，其變化關系由磁化曲線描述。當對磁性材料施加一個靜態磁場時，其磁感應強度B隨著磁場強度H（與流過電流的大小成正比）的增加而增加，電感量L∝磁導率μ,B=μH。

●測試電感器一般選用較小的測試電平

當向被測電感器施加一高測試信號時，在某些特定的頻率上可能無法準確的測量，這是因?yàn)殍F心材料的非線形，而導致測試信號電流的失真，為了降低鐵心材料的非線形而引起的效應，應降低測試信號電平。由于不同LCR電橋的測試信號電流的不同，則使用不同LCR電橋時可能會得到不同的測試結果，這主要取決于LCR電橋的信號源輸出電壓和信號源內阻。

一般LCR電橋都會提供可調的測試電平，信號源內阻也有30Ω和100Ω可選。測試電流可用兩種方法進行調節：

※將被測電感器連接于LCR電橋測試端，打開Vm/Im監控開關，設置好內阻，選擇適當?shù)臏y(cè)試電平使測試電流滿足要求。

• 也可以使用下圖所示的方法，由用戶自行調整信號源內阻以滿足測試電流的要求，以達到不同LCR電橋測試結果的一致性。

上圖中調節電位器Ra，使電流為需要值，此時可將Ra更換為一固定電阻。

●關于電感器的直流疊加特性

磁性電感器更多應用于電源電路及濾波電路，紋波、噪聲及干擾抑制中，這類應用中電感器中總要留過一定的工作電流，模擬這種應用的測量方法就是疊加直流測試。不同的疊加電流，其所對應的電感量也不一樣，這就是電感器的直流疊加特性，高導磁易飽和磁芯電感器具有顯著的直流疊加特性。

如果LCR電橋不具有內置偏置功能，如果要進行疊加測試，應使用外部偏置電流源，電流源具有盡可能大的交流阻抗，以減小測試誤差。電流源可能會干擾測試信號，隔離電容的充放電也會造成測試信號產生抖晃，這將影響到疊加測試的穩定性，并因測試量程易變而降低測試速度，采用量程鎖定的方式有助于將這種影響見到zui小。

●注意測試夾具對電感器測量的影響

測試夾具一般由金屬材料組成。當金屬材料與電感器靠得很近時，來自電感器的漏磁通會在此金屬材料內產生渦流。產生渦流的大小與金屬體的大小和形狀均有關系，渦流大小不同，則測量結果也將不同。同時，金屬體也會使電感器中的磁通量發生變化，從而使電感量發生變化。因此，在測量電感器時，應盡可能使被測件遠離金屬件。

●關于Q值測量的準確度

一般說來，采用V/I（電壓/電流）法的LCR電橋的Q值測量準確度并不太高，尤其在測量高Q值時。LCR電橋測量的Q值是以計算來得到的，如Q=X/R=1/D，若Q值為100時，R值在器件阻抗所占比例較小，則R的細微變化將引起Q的較大變化，如R變化0.1%即D變化0.001，則Q值將從100變化至91或111。

來源：大西洋儀器
