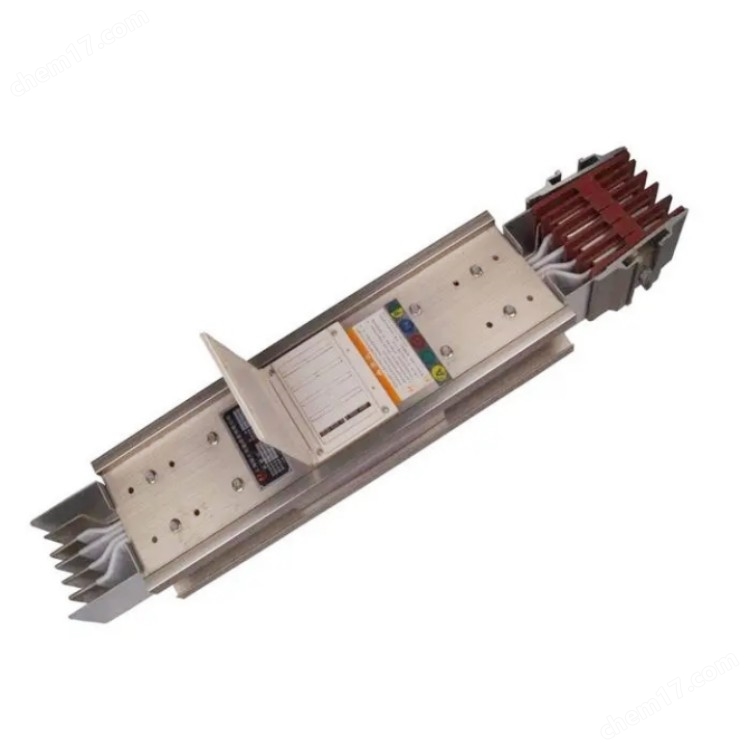

三相五線密集型母線槽

產品特點：

1、在交換機房安裝一架或兩架大容量直流分屏，直流分屏內設置大回路輸出；

2、在電力機房直流供電系統中安裝一架母聯屏，其功能為母線輸出，其柜體內不設置輸出回路；

3、采用封閉式母線槽將直流分屏與母聯屏連接；

4、交換機房的直流列頭柜取電均引自本機房內的直流分屏。

（1）母線焊接所用的焊條、焊絲應符合現行標準;其表面應無氧化膜、水分和油污等雜物。

（2）鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

 (3)焊接前應將母線坡口兩側表面各50mm范圍內清刷干凈，不得有氧化膜、水分和油污;坡口加工面應無毛刺和飛邊。

(4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大于0.2%;中心線偏移不應大于0. 5mm

(5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

(6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

密集型母線槽可為三相三線，三相四線，三相五線制，頻率為50-60HZ，電壓380-400V，額定工作電流為200-5000A,主要作為工礦、企事業和高層建筑中新型供配電設備。帶帶插接頭或插接開關箱，能很方便地引出電源分路，密集型母線槽具有體積小，結構緊湊、傳輸電流大，維護方便等優點。母線槽的安裝可直接從變壓器接到低壓配電柜，也可從低壓柜直接接到配電系統作為配電干線線路。

用于高層、超高層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

母線槽以全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽承載電流能力強，可大大降低投資成本。

母線焊接所用的焊條、焊絲應符合現行標準;其表面應無氧化膜、水分和油污等雜物。

鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

焊接前應將母線坡口兩側表面各50mm范圍內清刷干凈，不得有氧化膜、水分和油污;坡口加工面應無毛刺和飛邊。

焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大于0.2%;中心線偏移不應大于0. 5mm

每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。

三相五線密集型母線槽

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

電纜是按照截面來表示的母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的國內的產品截面240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米，還有更高的，建議要求廠家提供絕緣方式的說明，并標注母線規格，避免上當。。由銅母排、殼體、絕緣材料等組成。銅排表面有絕緣層，并緊固后夾裝在殼體內，稱為密集絕緣型母線槽。對于三相五線制母線槽系統，相排規格為100-400A，pe排截面與相導體截面相同，大于等于630A時，pe排截面為相導體截面的一半。母線槽殼體用優質冷軋鋼板制成，有足夠的機械強度，密集型母線槽 作用，表面酸洗，磷化，電鍍，噴塑，防腐性能好，壽命長，表面平整，色澤美觀，防護等級IP45以上。外殼接地方便、可靠、安全、保護電路連接性

母線槽采用合理的三明治相線緊密疊壓結構設計，是母線槽外形更加緊湊，體積更小，并增強了母線系統的熱穩定性，使母線具有阻抗低，電壓降低的優點，杜絕了發生火災時母線槽“煙囪效應"的形成。

母線槽送電注意事項：

（1）母線槽檢修后，工程輸電密集型母線槽，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，密集型母線槽雙母線接線恢復固定連接方式時，經母聯開關向另一條母線充電，應使用母線充電保護，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，低耗能密集型母線槽，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密封效果好，密集型母線槽提高了外殼的防護等級，密集型母線槽 安裝，防護等級可達IP54，母線槽蓋板與側板組裝后整體性好，電氣連接性能優。當系統出現高容量短路故障時，外殼具接地用途，使系統直接與大地相同。

技術參數

海拔高度：≤2000m

地震烈度：≤8級
氣溫：氣溫＋40℃（24小時平均溫度不大于＋35℃），日溫差15℃。
濕度：相對濕度95％，月zui高相對濕度90％（20℃）。
安裝類別：Ⅲ級
污染等級：二級

■ 全長密集，不會形成“煙囪效應"
■ 結構緊湊，占用的建筑物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤
■ 載流能力不受安裝位置及安裝方式的影響
