產品概況
直通型石英管液位計兩端采用三通法蘭連接，無安全裝置，由于口徑只有20mm，可測量較粘稠介質的液體。石英管液位計按效果區分，有單色和雙色之分；根據使用環境溫度不同，有基本型和伴熱保溫型之分；按結構可分為UGS系列與UNS系列，UNS系列液位計主要用于粘度較小的液體（如液化氣、汽油、丙稀、水等），而UGS系列液位計主要用于粘度較大的液體（如原油、重油、臘油、糖液、農藥等）。
直通型石英管液位計系就地式液位測量儀表主要用來直接指示各工業生產過程 中各種 罐、 塔、箱地下貯藏罐等敞口，帶壓容器內介質液位高度。具有醒目的液綠氣紅雙色顯示和優異的耐酸性能，成功地克服了現有板式或管式液位計的滿液或無液時無法判斷的缺點。與普通的玻璃管液位計的主要區別在于使用了耐高溫、高壓的石英玻璃管及更合理的結構，因此，能勝任的各類高溫、高壓、 超低溫、 超低壓且具酸性的場合。 特別適合用于兩種混合不易分辨的介質如油水與水、液化氣溶水等介質。
技術指標
1、測量范圍：300、500、800、1100、1400、1700、2000mm；
注:在2000mm范圍內，也可由用戶自行標定
2、工作壓力：2.5、4.0、6.4、10MPa
3、工作溫度：-50～520℃
4、介質溫度 ：0～450℃
5、測量范圍L與可視長度H之間的關系：
測量范圍 | 300 | 500 | 800 | 1100 | 1400 | 1700 | 2000 | |
可視長度 | IA IIA | 100 | 300 | 600 | 900 | 1200 | 1500 | 1800 |
IIIA | 300 | 500 | 800 | 1100 | 1400 | 1700 | 2000 | |
6、連接法蘭：UGS-IA，IIA型號為JB82-59、DN20 、UGS-IIIA型號為JB82-59，DN150。
7、伴熱夾套接頭：ZG1/2
8、伴熱蒸汽壓力：≤0.6MPa
9、主要材質：Q235-A碳鋼；1Cr18Ni9Ti不銹鋼

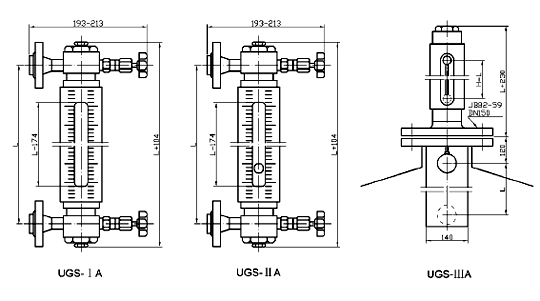

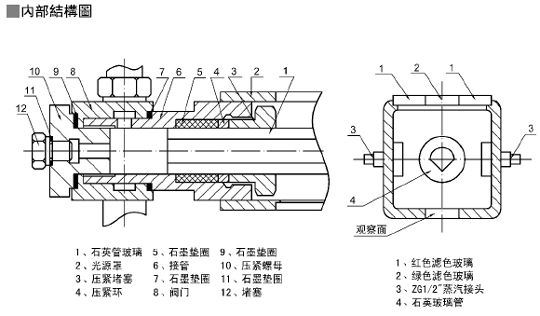

結構圖
