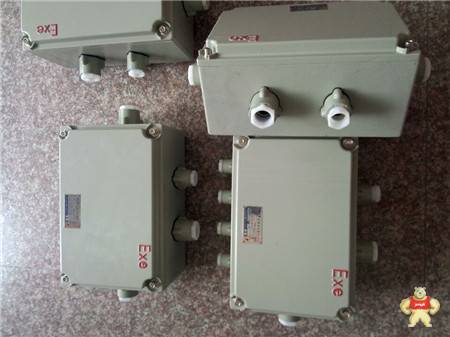

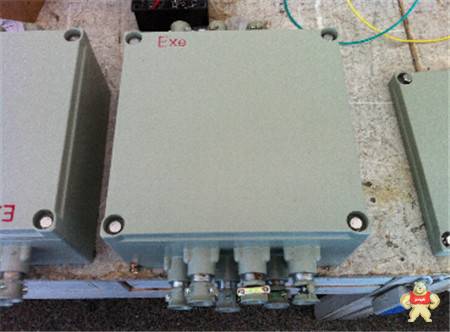

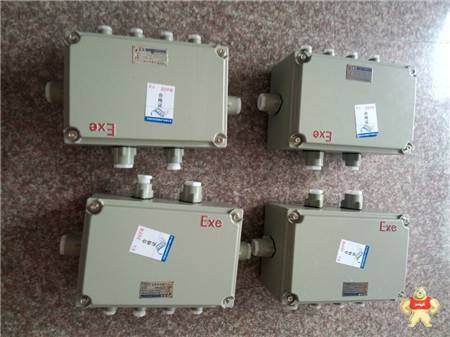

500*400*200防爆接線箱
BJX51防爆接線箱（以下簡稱接線箱），本產品適用于含有強腐蝕或酸性爆炸性氣體的環境中，作為交流50Hz，電壓至380V動力設備接線使用。
BJX51防爆接線箱產品特點：
◆本產品均嚴格按照《爆炸性氣體環境使用電氣設備》標準及其他相關的標準要求，可在易燃易爆危險場所安全可靠工作。
◆殼體采用鋁合金壓鑄成型，表面高壓靜電噴塑；
◆進出線口有多種方式及規格；滿足現場各種布線需要
◆防扭轉接線端子，安全可靠，接線方便
◆引入口螺紋式常規為管螺紋，也可根據加工成公制螺紋或NPT螺紋
◆鋼管或電纜布線均可
BJX51防爆接線箱技術參數：
執行標準 | GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079 | ||
額定電壓 | AC 380V | ||
額定電流 | 20A | ||
防爆標志 | ExedⅡCT6 | ExedⅡCT6 | ExedⅡT6、DIP A21 TA，T6 |
防護等級 | IP54 | IP55 | IP65 |
防腐等級 | WF1 | ||
500*400*200防爆接線箱 工作條件
a． 海拔不超過2000m；
b． 周圍空氣溫度不高于 40℃，不低于-15℃；
c． 空氣相對濕度不大于90%（ 20℃時）；
d． 垂直安裝傾斜度不大于5°；
e． 無明顯搖動和強烈沖擊振動的地方；
f． 無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；
g． 無滴水和其它液體侵入的地方；
2、 結構與特點
2．BJX51防爆接線箱型號含義
BJX51- □ / □/ □ L□/□ X□/□ R□/□ □
進線口數/螺紋
右進線
進線口數/螺紋
下方進線
進線口數/螺紋
左方進線
進線口數/螺紋
上方進線
額定電流
端子數量
防爆接線箱
BJX51防爆接線箱主要技術參數見表：
額定電壓（V） | 額定電流（A） | 防爆標志 | 進出線口螺紋 |
380 220 | 10、20、30、40、50、60、80、100、120、150、200 | ExdIIBT6 ExdIICT6 ExdIIBT4 ExdIICT4 | G15 |
G20 | |||
G25 | |||
G32 | |||
G40 | |||
G50 | |||
G70 | |||
G80 |
殼體型號 | 型號 | A | B | C | D | E | 進線口數量及規格 | 出線口數量及規格 | 備注 |
Ⅰ型 | BJX-20/4 | 200 | 185 | 100 | 140 | 100 | 1-G3/4" | 4-G1/2" | ExdⅡBT6 |
Ⅱ型 | BJX-20/8 | 242 | 215 | 136 | 164 | 112 | 1-G1" | 7-G3/4" | |
Ⅲ型 | BJX-20/16 | 324 | 280 | 214 | 235 | 132 | 1-G1/2" | 7-G3/4" | |
Ⅳ型 | BJX-20/24 | 422 | 286 | 316 | 235 | 132 | 1-G1/2" | 11-G3/4" | |
Ⅴ型 | BJX-20/36 | 422 | 359 | 320 | 315 | 134 | 1-G1/2" | 13-G3/4" |
2．2結構概述
a． 接線箱采用鋁合金壓鑄成型，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，電纜或鋼管布線。
400*500防爆接線箱 BJX51防爆接線箱安裝與維修
3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；
3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；
3．3接線盒的內外接地必須良好可靠；
3．4安裝時需將電纜穿過密封圈，保證密封及電纜不得松動，不使用的接線口應用密封圈封堵；
3．5維修檢查時必須先斷開電源后方可開蓋；
