西門子擴展IO模塊接線方式江蘇供應
擴展IO模塊接線
僅給出幾種常用模塊接線。
其他模塊接線和具體參數請參看手冊：SIMATIC S7-300模塊數據
6ES7321-1BL00-0AA0 數字量輸入（DI32*DC24V）
6ES7321-7BH01-0AB0 數字量輸入（DI16*DC24V）
6ES7322-1BL00-0AA0 數字量輸出（DO32*DC24V）
6ES7322-1FH00-0AA0 數字量輸出（DO16*AC120/230V)
6ES7331-1KF02-0AB0 模擬量輸入（AI8*13位）
6ES7331-7KF02-0AB0 模擬量輸入（AI8*12位）
6ES7332-5HF00-0AB0 模擬量輸出（AO8*12位）

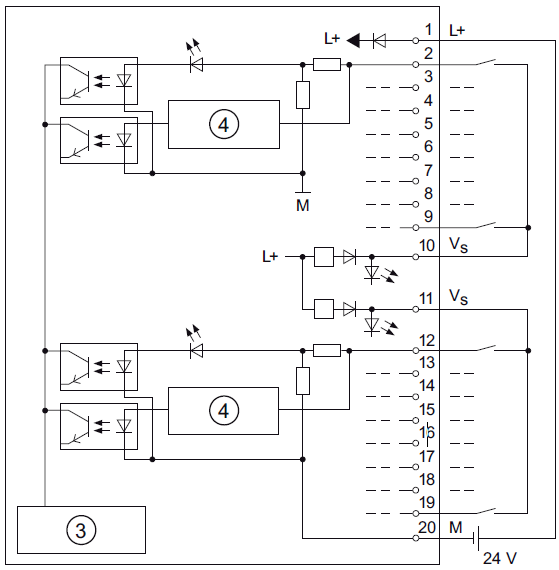

數字量輸入（DI32*DC24V）：6ES7321-1BL00-0AA0
數字量輸入（DI16*DC24V）：6ES7321-7BH01-0AB0
數字量輸出（DO32*DC24V）：6ES7322-1BL00-0AA0
數字量輸出（DO16*AC120/230V):6ES7322-1FH00-0AA0
模擬量輸入（AI8*13位）：6ES7331-1KF02-0AB0
電流型接線
電阻型及熱電阻接線
此模塊不能對外供電，即不能對傳感器供電。當使用2線制傳感器時，需要如圖所示，串接一個24DC電源，為傳感器供電。
建議將使用通道的M-端短接并接地處理，這種等電位接線是為避免現場干擾。（如圖所示連虛線接）

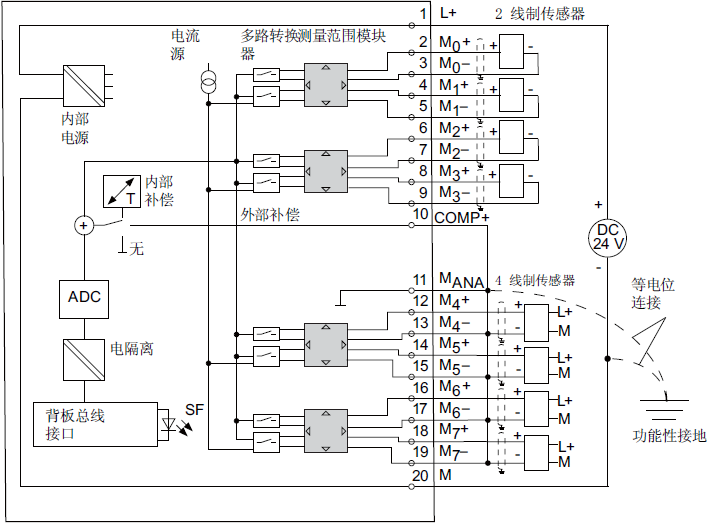

模擬量輸入（AI8*12位）：6ES7331-7KF02-0AB0
量程卡設置：

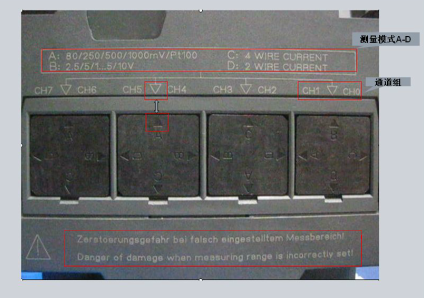

模塊側面有方形量程卡，字母A/B/C/D對準箭頭（如下圖紅線框內，不是對應豁口，豁口用于下螺絲刀），量程卡設置需要和硬件組態中配置的量程范圍*，否則模塊SF燈故障。
電壓型接線：
電壓型傳感器，需要將M-端與10，11短接，并與24VDC負端共同接地。
電流型接線：
此模塊支持對傳感器供電。
當連接2線制傳感器時，組態軟件中設置為2線制，且模塊側面黑色量程卡需要設置為“D”。無需再給傳感器串接24VDC電源。
當連接3，4線制傳感器時，組態軟件中設置為4線制，且模塊側面黑色兩成卡需要設置為“C”。
電流型3，4線傳感器，需要將M-端與10，11短接，并與24VDC負端共同接地。
2線制接線時，務必不要M-端短接。
電阻及熱電阻接線：
組態軟件中設置為電阻或熱電阻，且模塊側面黑色量程卡需要設置為“A”。
模擬量輸出（AO8*12位）：6ES7332-5HF00-0AB0

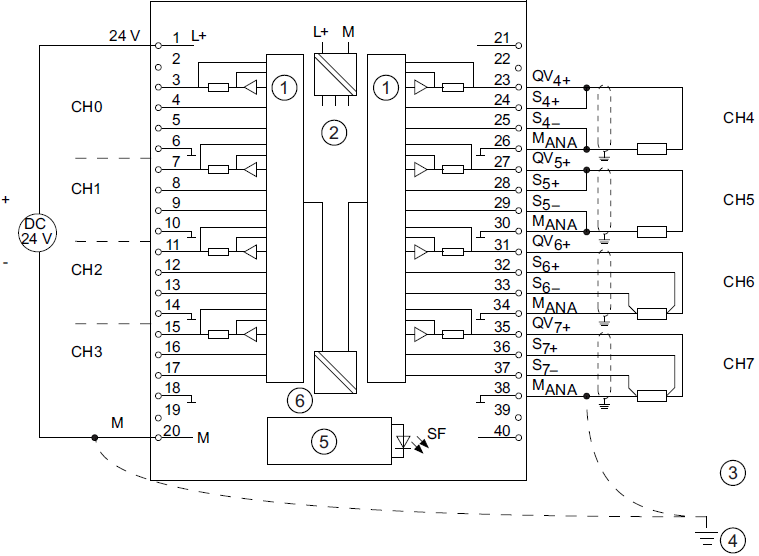

電壓型接線：
兩線制電壓型傳感器接線，務必將S+，Q+短接，S-，MANA短接

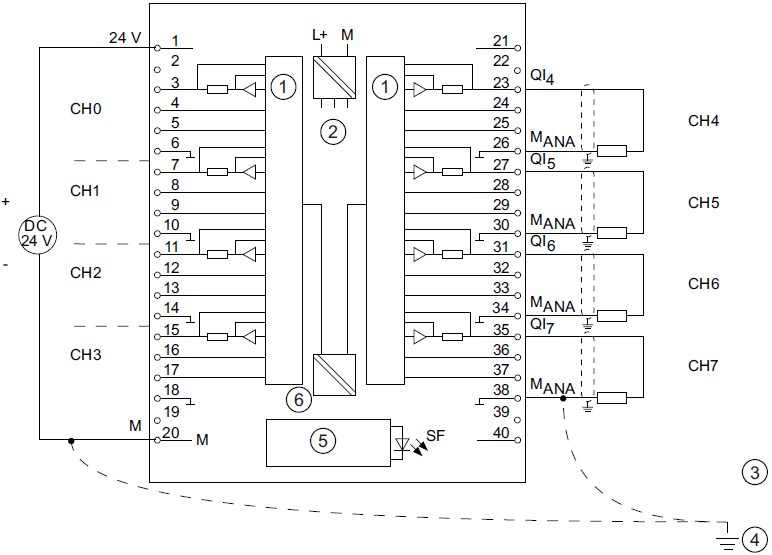

電流型接線：
