S7-200 SMART 開關量輸出的典型抑制電路
S7-200 SMART 開關量輸出驅動感性負載時，需要配備抑制電路。抑制電路可以限制開關量輸出斷開時感應電壓升高，可保護輸出，并防止切斷感性負載時產生的高壓導致CPU損壞或CPU內部固件錯誤。
此外，抑制電路還可以限制關斷感性負載時產生的電氣噪聲。配備一個外部抑制電路，使其從電路上跨接在負載兩端并且在位置上接近負載，這樣對降低電氣噪聲較有效。
S7-200 SMART晶體管輸出內部回路已經包括抑制電路，該電路足以滿足大多數應用中感性負載的要求。
繼電器輸出觸點由于可用于直流或交流負載，所以未提供內部保護。
注：給定抑制電路的有效性取決于具體應用，必須進行驗證其是否適合您的具體應用。

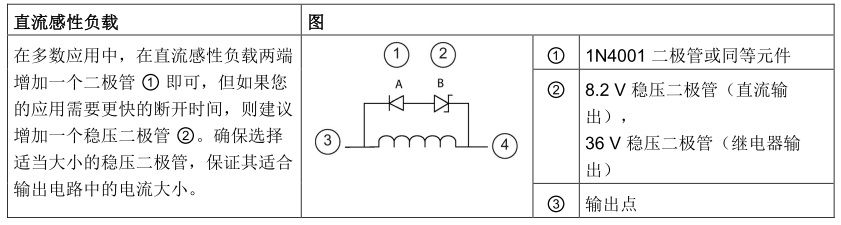

開關直流感性負載的晶體管或繼電器輸出的典型抑制電路見表1所示：

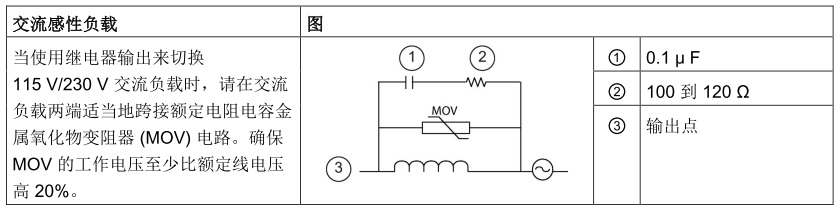

開關交流感性負載的繼電器輸出的典型抑制電路見表2所示：
