標量網絡分析
R&S®FSL .13，.16和.28型分析儀具有一個跟蹤信號發生器，可快速、簡便地測量頻率響應、濾波器和衰減器。例如，使用n-dB下降標記，可通過按一個按鈕來測量帶通濾波器的3 dB帶寬。¸FSL可通過一個外部VSWR電橋來測量回波損耗或匹配。可以通過“Through”(直通)、“Short”(短路) 和“Open”(開路) 校準方法來提高精度。

三階截點 (TOI)
¸FSL可通過按一個按鈕來從頻譜測量 TOI。它可自動檢測有用載波，因而測量互調邊帶。95 dB的大動態范圍對于該級別儀器來說是非常高的。步進為5 dB的RF衰減進一步增強了其使用性能。

調制深度測量 (AM%)
FSL可通過按一個按鈕來測量AM信號的調制深度。AM%標記功能可以將三個標記定位 (載波、上邊帶和下邊帶各一個標記)，并通過邊帶抑制來測量調制深度。一個雙音信號的調制深度可通過預定義調制頻率而有選擇的測量，例如，以90 Hz的邊帶開始，然后移動到一個ILS信號的150 Hz邊帶。<0.2 dB的高線性度確保只具有很小的誤差。

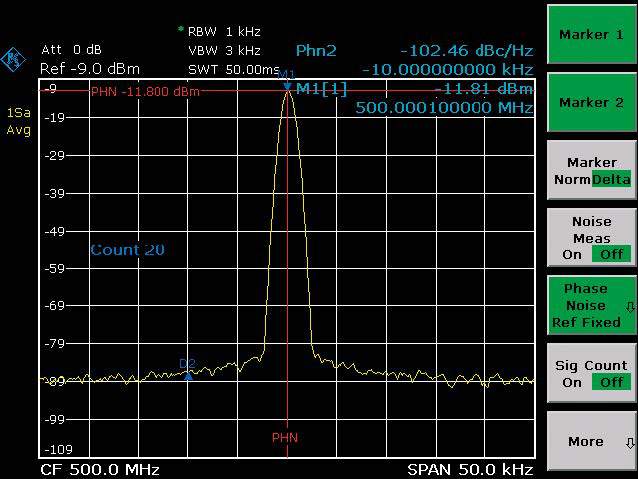

使用相位噪聲標記進行相位噪聲測量
通過相位噪聲標記，可以快速測量特定載波偏移下的相位噪聲。以dBc (1 Hz) 為單位的測量結果包括對濾波器噪聲帶寬的所有必要修正、使用的檢波器以及跡線平均。偏離載波10 kHz時－103 dBc (1 Hz) 的典型相位噪聲對于多數晶振測量任務已經足夠。

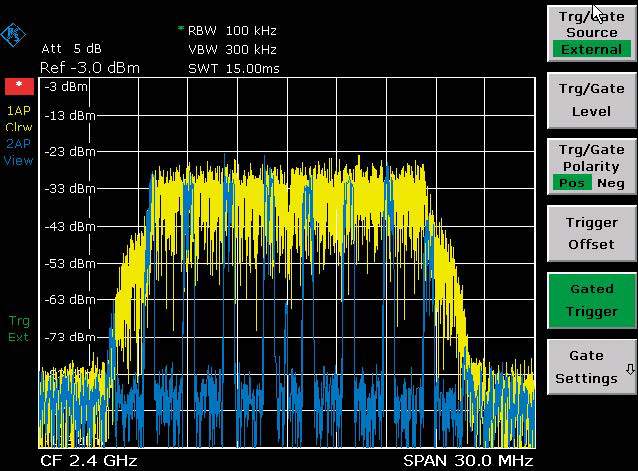

選通掃描
FSL使用選通掃描功能 (¸FSL-B8選件) 進行突發信號測量。此功能可顯示GSM信號或突發WLAN信號的調制頻譜 (本例中所示)。

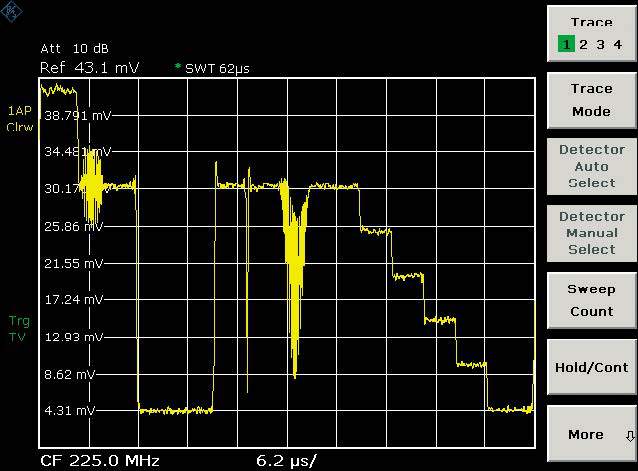

TV 觸發
TV 觸發器¸FSL-B6可根據所選電視線和水平及或垂直消隱間隔生成一個觸發信號。此功能涉及帶正、負調制的525或625行的視頻格式。

聚源FSL3/6/18頻譜分析儀

¸FSL3

模型.03

¸FSL3

模型.13

¸FSL6

模型.06

¸FSL6

模型.16

¸FSL18      ¸FSL18

模型.18  模型.28

頻率范圍

9 kHz-3 GHz

9 kHz-3 GHz

9 kHz-6 GHz

9 kHz-6 GHz

9 kHz-18 GHz (不超過20 GHz)

頻率精度

1×10-6

配置FSL-B4恒溫晶振

1×10-7

¸FSL18中是標配

分辨率帶寬

標準

300 Hz到10 MHz，1/3步進，0頻跨時為20 MHz

配置FSL-B7

10 Hz到10 MHz，1/3步進，FFT濾波器方式下可實現1Hz

視頻帶寬

10 Hz到10 MHz

信號分析帶寬

28 MHz

相位噪聲

1 GHz，10 kHz頻偏時，典型值-103 dBc/Hz

本底噪聲

300 Hz分辨率帶寬

典型值-117 dBm

1 Hz FFT的分辨率帶寬，打開預放(配置FSL-B7,-B22選件)

500 MHz中心頻率，典型值-162 dBm

3 GHz中心頻率，典型值-158 dBm

三階截點

典型值18 dBm

檢波器

正/負峰值、自動峰值、均方根值、準峰值、平均值、取樣值

電平測量不確定度

<0.5 dB(30 kHz?8?0f?8?03 GHz)，<0.8 dB(3 GHz，1.2dB(6 GHz

跟蹤源

沒有

有

沒有

有

沒有

有

頻率范圍

－

1 MHz到3 GHz

－

1 MHz到6 GHz

－

10 MHz到18 GHz

輸出電平

－

-20 dBm到0 dBm

－

-20 dBm到0 dBm

－

-30 dBm到

-10 dBm

產品名稱

型號

訂貨號

頻譜分析儀，9 kHz至3 GHz

¸FSL3

1300.2502.03

頻譜分析儀，9 kHz至3 GHz，帶跟蹤信號發生器

¸FSL3

1300.2502.13

頻譜分析儀，9 kHz至6 GHz

¸FSL6

1300.2502.06

頻譜分析儀，9 kHz至6 GHz，帶跟蹤信號發生器

¸FSL6

1300.2502.16

頻譜分析儀，9 kHz至18 GHz

¸FSL18

1300.2502.18

頻譜分析儀，9 kHz至18 GHz，帶跟蹤信號發生器

¸FSL18

1300.2502.28

選件

產品名稱

型號

訂貨號

備注

OCXO參考頻率接口，老化1×10-7/年

¸FSL-B4

1300.6008.02

¸FSL-18標配

附加接口

¸FSL-B5

1300.6108.02

視頻輸出，中頻輸出，噪聲源控制，

AUX端口，¸NRP功率探頭接口

TV觸發接口

¸FSL-B6

1300.5901.02

窄分辨率濾波器

¸FSL-B7

1300.5601.02

選通掃描接口

¸FSL-B8

1300.5701.02

GPIB接口

¸FSL-B10

1300.6208.02

RF前置放大器（3/6  GHz）

¸FSL-B22

1300.5953.02

直流電源，12 V至28 V

¸FSL-B30

1300.6308.02

鎳氫電池

¸FSL-B31

1300.6408.02

需要¸FSL-B30

固件/選件

AM/FM/?8?3M解調測量

¸FSL-K7

1300.9246.02

Bluetooth®V2.0和EDR發射機測量

¸FSL-K8

1301.9398.02

支持功率探頭

¸FSL-K9

1301.9530.02

需要¸FSL-B5或¸NRP-Z3/4和¸NRP功率探頭

功率色譜測量

¸ FSL-K14

1302.0913.02

有線電視測量

¸FSL-K20

1301.9675.02

噪聲系數和增益測試應用選件

¸FSL-K30

1301.9817.02

需配¸FSL-B5和前置放大器

3GPP  FDD基站應用固件

¸FSL-K72

1302.0620.02

見其它手冊

CDMA2000®基站分析

¸FSL-K82

1302.7803.02

符合IEEE802.11a/b/g/j的WLAN發射機測量

¸FSL-K91

1302.0094.02

¸FSL-K91升級到IEEE 802.11n

¸FSL-K91n

1308.7903.02

WiMAX IEEE 802.16 OFDM應用固件

¸FSL-K92

1302.0236.02

見其它手冊

WiMAX IEEE 802.16 OFDM/OFDMA應用固件

¸FSL-K93

1302.0736.02

見其它手冊

從¸ FSL-K92升級到¸FSL-K93

¸FSL-K92U

1302.0307.02

見其它手冊

推薦使用的其它部件

產品名稱

型號

訂貨號

19"機架安裝適配器

¸ZZA-S334

1109.4487.00

軟攜帶包

¸FSL-Z3

1300.5401.00

硬保護蓋

¸EVS-Z6

5201.7760.00

附加充電器裝置

¸FSL-Z4

1300.5430.02

匹配衰減器75 Ω。L形

¸RAM

0358.5414.02

匹配衰減器75 Ω，串聯電阻器25 Ω

¸RAZ

0358.5714 .02

匹配衰減器75 Ω，L形，N至BNC

¸FSH-Z38

1300.7740.02

SWR電橋，5 MHz 3 GHz

¸ZRB2

0373.9017.52

SWR電橋，40 kHz至4 GHz

¸ZRC

1039.9492.52

SWR電橋，10 MHz至3 GHz

(包括“開路”、“短路”和“負載”校準件)

¸FSH-Z2

1145.5767.02

FSL-K9支持的功率探頭

產品名稱

型號

訂貨號

平均功率探頭10 MHz至8 GHz，200 mW

¸NRP-Z11

1138.3004.02

平均功率探頭10 MHz至18 GHz，200 mW

¸NRP-Z21

1137.6000.02

平均功率探頭10 MHz至18 GHz，2 W

¸NRP-Z22

1137.7506.02

平均功率探頭10 MHz至18 GHz，15 W

¸NRP-Z23

1137.8002.02

平均功率探頭10 MHz至18 GHz，30 W

¸NRP-Z24

1137.8502.02

平均功率探頭9 kHz至6 GHz，200 mW

¸NRP-Z91

1168.8004.02

熱偶功率探頭0 Hz至18 GHz，100 mW

¸NRP-Z51

1138.0005.02

熱偶功率探頭0 Hz至40 GHz，100 mW

¸NRP-Z55

1138.2008.02
