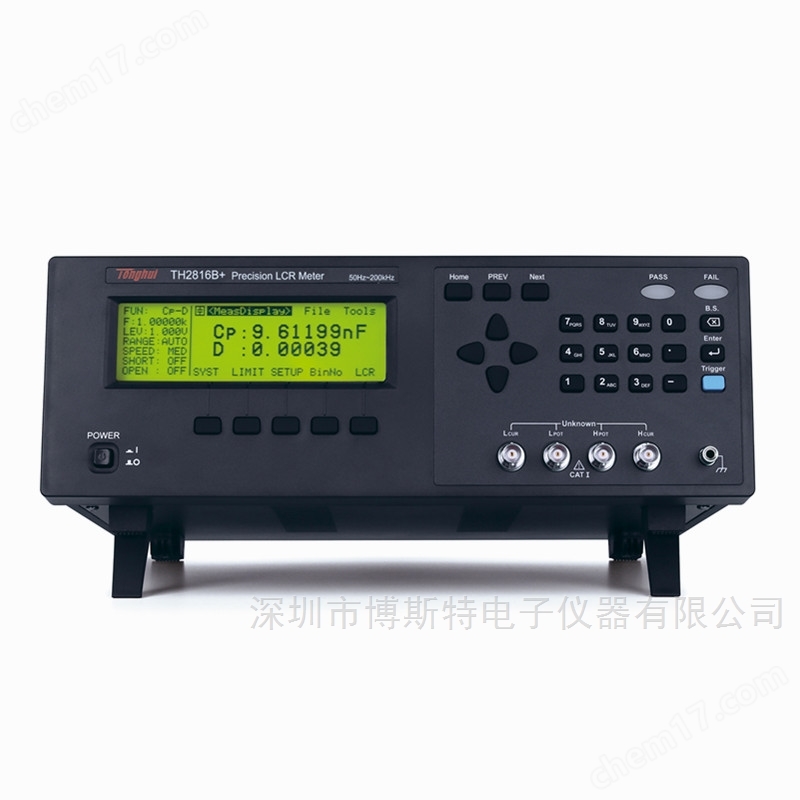

Tonghui同惠TH2816B+精密LCR數字電橋2816P
TH2816P將原有TH2816A/B、TH2817A的0.05%精度提升至國內超高水準的0.02%精度，同時繼承并進一步提升了TH2816A/B、TH2817A備受客戶贊譽的穩定性和一致性，使其擠身于國際同類*水平，結合以低廉的價格，將給予廣大客戶的享受。
TH2816P提供穩定的7位測試分辨率，而TH2816A+/TH2816B+則繼續保持6位測試分辨率，基本頻率和測試電平指標和TH2816A/B、TH2817A系列保持一致。
新一代儀器將測試速度提示至最快約60次/秒，提供9級精細量程、恒定的30Ω/100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。
新一代儀器將外觀改成了國際流行的黑色，比舊型號更美觀，同時繼承了其全部操作功能按鍵和菜單，老用戶可無縫升級。
新一代儀器除了和舊型號一樣提供了RS232C、HANDLER、GPIB（選件）接口之外，進一步提供了USB HOST、USB DEVICE接口，在儀器集成于元件自動分選系統、與計算機通訊及測試過程數據紀錄提供了更多選擇。
功能特點
A.煥新升級，全提升
外觀由白色升級成國際流行黑色，更美觀、更精致。
為方便老用戶操作，新一代儀器原汁原味保留了原先儀器操作模式，使用操作無縫切換。
B.測量精度升級，給客戶更高精度選擇
TH2816P測試分辨率由6位升級成7位，測量精度由0.05%升級為0.02%。
C.測量效率升級，更高測試速度提升自動化設備產出率
相比經典型號TH2816A，新型號在測試速度上有較大提升，特別增加了快速+模式，測試速度可達60次/秒（16.7ms），對于自動化測試的效率足足提高了一倍。
D.穩定性、一致性進一步提升
以下是用1Ω-100kΩ范圍內6個標準電阻測量結果
E.平臺升級，維護更便捷
TH2816P/TH2816A+/TH2816B+升級了原先TH2816A系列硬件平臺，除了提升了測量精度、測量速度、測量穩定性之外，更升級了維護方式，在儀器需要修正設置BUG、測量BUG,或者需要定制、修改儀器功能時，無需返廠升級，可直接通過優盤升級即可，大大節約反饋時間。
升級方法：升級文件考入優盤，插入儀器，System->About->Update，10s即可完成升級。
應用
■ 無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和
網絡元件等的阻抗參數評估
■ 其它元件：
印制電路板、繼電器、開關、電纜、電池等阻抗評估
Tonghui同惠TH2816B+精密LCR數字電橋2816P
技術參數
產品型號
TH2816P
TH2816A+
TH2816B+
顯示
240x64點陣LCD顯示器
讀數
7位讀數分辨率
6位讀數分辨率
6位讀數分辨率
基本測量準確度
0.02%
0.05%
0.05%
測試信號頻率
范圍
50Hz - 200kHz
50Hz - 200kHz
50Hz - 200kHz
點數
12000點
12000點
37點
信號源輸出阻抗
30Ω / 100Ω
AC測試信號電平
10mV - 2Vrms，10mV步進
測試參數
L、C、R、|Z|、D、Q、G、B、X、 θd、θr、Vm、Im，△%
測量顯示范圍
|Z|,R,X
0.00001Ω - 99.9999MΩ
G, B
0.00001μs - 99.9999s
C
0.00001pF - 9.99999F
L
0.00001μH - 99.9999kH
D
0.00001 - 9.99999
Q
0.00001 - 99999.9
θ(DEG)
-179.999o - 179.999o
θ(RAD)
-3.14159 - 3.14159
Δ%
-999.999% - 999.999%
測量端
五端
列表掃描
4點：頻率、電平
圖形掃描分析
------
測量速度
快速+： 16.7 ms；快速： 33ms；中速： 100ms；慢速： 667 ms
等效電路
串聯, 并聯
量程方式
自動, 保持
觸發方式
內部, 手動, 外部, 總線
平均次數
1－255
清零功能
開路, 短路, 負載
數學運算
直讀、ΔABS、Δ%、V/I、檔號及檔計數
比較器功能
10檔分選，BIN1 - BIN9、NG、AUX4檔分選，BIN1 - BIN3、NG、AUX 檔計數功能
檔計數功能
PASS、FAIL前面板顯示
PASS、FAIL前面板顯示
存儲器
12組內部儀器設定供存儲/調用
接口
控制接口
HANDLER
通訊接口
RS232C、USB HOST、USB DEVICE、GPIB(選件)
工作溫度, 濕度
0℃－40℃, ≤ 90%RH
輸入電源
電壓
198V－242V AC
頻率
47Hz－63Hz
功耗
最大80VA
上架體積
350(W)×122(H)×310(D)
重量
6.5 kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
| 四端夾具 | TH26005A | ||||
| 短路片 | TH26010 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 磁環夾具(片式) | TH26007A | ||||
| 磁環夾具 | TH26008A | ||||
| 帶盒貼片測試線 | TH26009B | ||||
| 夾具 | TH26047 | ||||
| 夾具 | TH26048 | ||||
| 測試夾具 | TH26062A | ||||
| 測試夾具 | TH26063 | ||||
| 高頻貼片夾具 | TH26108C | ||||
| 電介質測試夾具 | TH26077 | ||||
