FLUKE-124/007 數字存儲示波器UTD3102C
| 參考價 | ￥ 3800 |
| 訂貨量 | ≥1 件 |
- 公司名稱 上海雙旭電子有限公司
- 品牌 HACH/哈希
- 型號 FLUKE-124/007
- 產地
- 廠商性質 生產廠家
- 更新時間 2024/8/1 7:11:28
- 訪問次數 1773
聯系方式：謝澤娟18916150267 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 應用領域 | 化工,石油,電子/電池 |
|---|

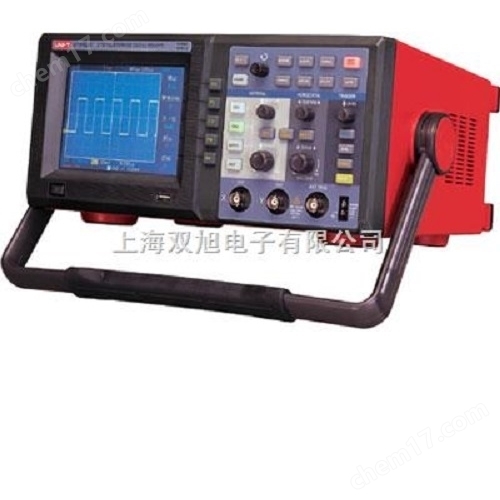

數字存儲示波器UTD3102C
數字存儲示波器UTD3102C
數字存儲示波器是采用數字電路進行模/數轉換，并通過存儲器實現對觸發前信號進行記憶的一種具備存儲功能的數字化設備。除了具有模擬示波器的功能外，還具有波形觸發、存儲、顯示、測量、波形數據分析處理等*優點
技術指標
基本功能 | 技術指標 | |
通道 | 2 | |
帶寬 | 100MHz | |
采樣方式 | ||
實時采樣 | 500MS/s | |
等效采樣 | 25GS/s | |
平均值 | 2的n次方，2~256次可選。 | |
輸入 | ||
輸入耦合 | 直流﹑交流,接地（DC,AC,GND） | |
輸入阻抗 | 1±2%ΜΩ，與24±3pF并聯 | |
探頭衰減系數設定 | 1X,10X,100X,1000X | |
zui大輸入電壓 | 400V（DC+AC峰值、1ΜΩ輸入阻抗） （10:1探頭衰減） | |
通道間隔離度 | 優于40：1 | |
通道間時間延遲（典型） | 150ps | |
水平 | ||
波形內插 | sin（x）/x | |
記錄與儲存 | 存儲深度：1M采樣點 | |
掃描范圍（S/div） | 5ns/div ～ 50s/div,1-2-5進制（60MHz\80MHz\100MHz） | |
采樣率和延遲時間精確度 | ±100ppm（任何≥1ms的時間間隔） | |
時間間隔（△T） 測量精確度（滿帶寬） | 單次:±（1采樣間隔時間+100ppm×讀數+0.6ns）﹥16個平均值:±（1采樣間隔時間+100ppm×讀數+0.4ns） | |
垂直 | ||
模擬數字轉換器（A/D） | 8比特分辨率,兩個通道同時采樣 | |
偏轉系數 | 2mV/div ～5V/div（在輸入BNC處） | |
位移范圍 | ±10div | |
模擬帶寬 | 100MHz | |
可選擇的模擬帶寬限制，典型的 | 20MHz | |
低頻響應（交流耦合，-3dB） | ≤10Hz（在BNC上） | |
上升時間（在BNC上典型的） | ＜3.5ns | |
直流增益精確度 | 2mv/div，5mv/div時±4%（采樣或平均值采樣方式）; 10mv/div～5v/div時:±3%（采樣或平均值采樣方式） | |
直流測量精確度（平均值采樣方式）） | 垂直位移為零,且N≥16時:±（4%×讀數+0.1div+1mV）;垂直偏轉系數≥5mV/div;N≥16時:±[3%×（讀數+垂直位移讀數）+（1%×垂直位移讀數）]+0.2div）垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉系數500mV/div到5V/div加50mV. | |
電壓差（ΔV）測量精度（平均值采樣方式） | 在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（ΔV）:±（3%×讀數+0.05div） | |
觸發 | ||
觸發靈敏度 | DC~10MHz 0.5div 10MHz~上限帶寬 1div | |
觸發電平范圍 | 內部 | 距屏幕中心±10div |
EXT | ±1.6V | |
EXT/5 | ±8V | |
觸發電平精確度（典型的）精確度適用于上升和下降時間≥20ns的信號 | 內部 | ±（0.3div×V/div）（距屏幕中心±4div范圍內） |
EXT | ±（6%設定值+40mV） | |
EXT/5 | ±（6%設定值+200mV） | |
預觸發能力 | 正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調 | |
釋抑范圍 | 100ns-1.5s | |
設定電平至50%（典型的） | 輸入信號頻率≥50Hz條件下的操作 | |
邊沿觸發 | ||
邊沿類型 | 上升、下降 | |
脈寬觸發 | ||
觸發模式 | （大于,小于,等于）正脈寬，（大于,小于,等于）負脈寬 | |
脈沖寬度范圍 | 20ns-10s | |
視頻觸發 | ||
觸發靈敏度 （視頻觸發,典型的） | 內部 | 2div峰間值 |
EXT | 400mV | |
EXT/5 | 2V | |
信號制式和行/場 頻率（視頻觸發類型） | 支持標準的NTSC和PAL制式,行數范圍是1-525（NTSC）和1-625（PAL） | |
交替觸發 | ||
CH1觸發 | 邊沿、脈寬、視頻、交替 | |
CH2觸發 | 邊沿、脈寬、視頻、交替 | |
測量 | ||
光標 | 手動模式 | 光標間電壓差（ΔV），光標間時間差（ΔT），ΔT的倒數（Hz）（1/ΔT） |
跟蹤模式 | 波形點的電壓值和時間值 | |
波形參數自動測量 | 28種：峰峰值、幅值、zui大值、zui小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1-＞2 （上升） 、延遲1-＞2 （下降） 的測量 | |
數學操作 | 加、減、乘、除、FFT | |
存儲波形 | 10組波形、10種設置 | |
FFT | Window | Hanning,Hamming,Blackman,Rectangular |
采樣點 | 1024 points | |
李沙育圖形 | 相位差 | ±3 degrees |
顯示 | ||
顯示類型 | 對角線為145毫米（5.7英寸）液晶顯示 | |
顯示分辨率（顯示） | 320水平×RGB×240垂直像素（彩色） | |
顯示色彩 | 彩色 | |
顯示對比度 | 可調 | |
背光強度（典型的） | 300nit | |
顯示語言種類 | 中文簡體,中文繁體,英文 | |
探頭補償器輸出 | ||
輸出電壓（典型的） | 約3V,峰-峰值≥1MΩ負載時 | |
頻率（典型的） | 1kHz | |
接口功能 | ||
標準配置 | 1個USB（D）；1個USB（H）；1個RS-232C | |
選配件 | GPIB和LAN | |
電源 | ||
電源電壓 | 100-240VACRMS 45Hz到440Hz,CAT II | |
耗電 | 小于30VA | |
保險絲 | 2A,T級,250V | |
環境 | ||
溫度 | 操作：0℃～+40℃ | |
非操作：-20℃～+60℃ | ||
冷卻方法 | 對流 | |
濕度 | +10℃~+30℃:≤95%±5%RH, | |
+30℃~+40℃:≤75%±5%RH | ||
高度 | 操作3,000米 | |
非操作15,000米 | ||
機械規格 | ||
尺寸 | 320mm（寬）×150mm（高）×292mm（深）（機身尺寸） 430×380×540 mm（2臺 標準包裝尺寸） | |
重量（凈重） | 機身 | 4.9kg（不含包裝），6.8kg（含包裝） |
2臺 含包裝 | 14.8 kg （標準包裝毛重） | |
IP防護 | IP2X | |
