系統概述

該系統采用RS485、CAN、LonWorks等現場總線結構，主要監測礦井CO、H₂S、SO₂、CO₂、O₂等毒害氣體濃度以及礦井風速、溫度、設備狀態等，同時提供報警、斷電等聯動控制，并可與企業信息管理網實現互聯，為礦山安全生產，經營決策提供科學依據。

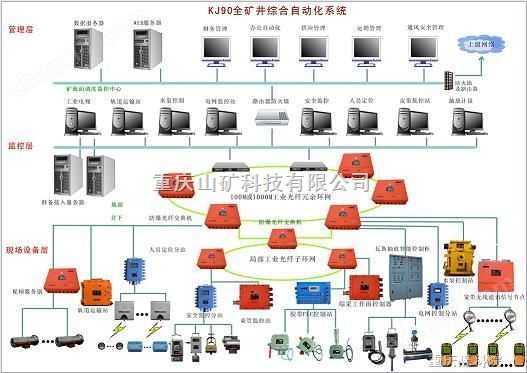

1、系統結構

KJ90非煤礦山安全監控系統采用RS485、CAN、LonWorks等總線形式，主要設備包括地面中心站及監控軟件、通訊傳輸設備、控制器、各種傳感器等，井下設備防護等級為IP65以上。

2、功能特點

l 系統采用RS485、CAN、LonWorks等總線形式，布線簡單、組網靈活，能滿足各型礦井監控經濟運行。

l 界面采用圖文方式，可實時多屏顯示；提供動態圖形、實時數據、歷史數據、參數曲線、模擬光柱、報表顯示等，功能強大、精美直觀、操作簡單。

l 多級用戶權限管理，提供統一的標準登錄畫面和應用畫面模版，向不同用戶開放不同的控制權限，讓不同職能的人員各行其職，提高監控管理的規范性及安全性。

l 傳感器種類齊全，自帶數值顯示、聲光報警等，可檢測多種礦井毒害氣體、礦井通風、礦井設備運行、礦井視頻等各種安全生產信息，防護等級達IP65以上。

l 具有豐富的自動控制功能，支持就地控制、集中控制、遠程控制、交叉控制，并帶控制反饋及異常報警等。

l 系統具有自檢功能，可對控制器、電源、傳感器、電纜等進行自動診斷，并提供異常報警。

l 可選備用電源，在交流停電情況下，仍可工作2小時以上。

l 可作為安全監控子系統與礦井綜合自動化系統互聯。

3、技術指標

通訊方式：RS-485、CAN、LonWorks等現場總線可選

監測信息：CO、O₂、H₂S、SO₂、CO₂、風速、粉塵、溫度、設備狀態、壓力等

系統容量：64、128、256、512及無限點可選

總線無中繼傳輸距離：≤10km

電源到傳感器距離：≤1.5km

歷史數據存儲時間：≥1年

系統供電電源：220V/380V AC可選

備用供電電源：≥2小時

傳感器信號：4～20mA、200Hz～1000Hz可選

4、典型工程

煤炭科學研究總院重慶研究院研制的KJ90非煤礦山安全監控系統已在新疆新鑫礦業、陽煤集團、重慶鋼鐵、濟南鋼鐵、萊鋼股份、株冶集團、中國鋁業、江漢油田、華北油田等多家非煤廠礦成功應用。部分實例如下：
