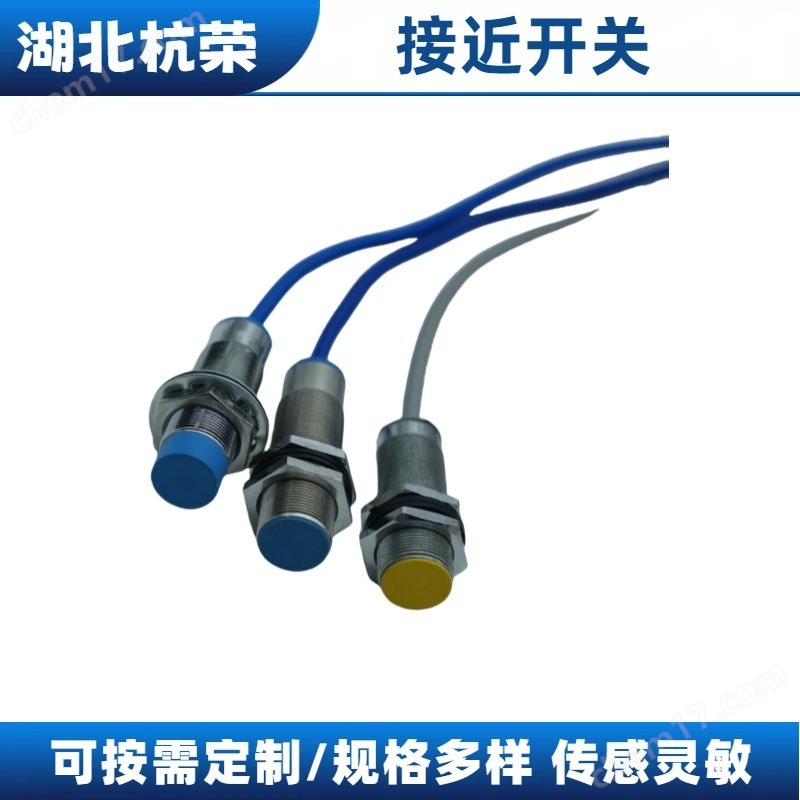

N18-M18-AD4X三線制接近開關如何控制設備啟停

N18-M18-AD4X三線制接近開關通過電源線、地線、輸出線的連接，配合中間繼電器或變頻器等控制設備，可實現設備的啟停控制，具體步驟和要點如下：

一、N18-M18-AD4X三線制接近開關的接線原理

N18-M18-AD4X三線制接近開關通常包含三根線：

棕色線（V+）：電源正極（如DC 24V或AC 220V）。

藍色線（GND）：電源負極或地線。

黑色線（OUT）：信號輸出線，用于控制外部電路。

其工作原理是：當檢測到物體接近時，輸出線（OUT）會閉合（常開型）或斷開（常閉型），從而控制負載電路的通斷。

二、控制設備啟停的接線步驟

1. 直接控制小功率設備（如小電機、指示燈）

接線方式：

將棕色線接電源正極，藍色線接電源負極，黑色線直接接負載（如電機或指示燈）。

示例：

電源正極（+24V） → 接近開關棕色線 → 負載（如小電機） → 接近開關藍色線 → 電源負極（0V）

特點：

適用于負載電流小（通常≤0.5A）的場景，無需額外繼電器。

2. 通過中間繼電器控制大功率設備

接線方式：

棕色線接電源正極，藍色線接電源負極。

黑色線接中間繼電器的線圈一端，線圈另一端接電源負極。

中間繼電器的常開觸點接設備電源（如接觸器線圈或電機）。

示例：

電源正極（+24V） → 接近開關棕色線 → 中間繼電器線圈 → 接近開關藍色線 → 電源負極（0V）

中間繼電器常開觸點 → 設備電源（如接觸器線圈） → 設備電源負極

特點：

中間繼電器可隔離接近開關與高功率負載，保護開關。

適用于負載電流大（如電機功率＞100W）的場景。

3. 通過變頻器控制電機啟停

接線方式：

棕色線接變頻器的電源正極（如+10V），藍色線接變頻器的GND。

黑色線接變頻器的啟動端子（如X1）。

設置變頻器參數（如端子啟動、三線制控制模式）。

示例：

變頻器+10V → 接近開關棕色線 → 接近開關黑色線 → 變頻器X1端子

變頻器GND → 接近開關藍色線

特點：

可實現電機的調速和軟啟動。

需根據變頻器型號設置參數（如正反轉、加速時間等）。

三、關鍵注意事項

1、電壓匹配：

確保N18-M18-AD4X接近開關的工作電壓與電源電壓一致（如DC 24V開關不能接AC 220V電源）。

變頻器控制時，需確認變頻器支持的信號電壓（如0-10V或0-24V）。

2、負載電流限制：

直接控制時，負載電流不得超過N18-M18-AD4X接近開關的額定值（通常標注在說明書或外殼上）。

大功率負載必須通過中間繼電器或接觸器過渡。

3、常開與常閉型選擇：

常開型（NO）：未檢測到物體時輸出斷開，檢測到時閉合（常用）。

常閉型（NC）：未檢測到物體時輸出閉合，檢測到時斷開。

根據控制邏輯選擇合適類型（如需要“檢測到物體啟動電機”選常開型）。

4、抗干擾措施：

遠離強磁場或高頻設備，防止誤動作。

交流兩線制開關可能產生電磁干擾，建議加裝濾波器。

5、接線長度：

導線過長可能導致電壓降或信號衰減，建議控制在規定范圍內（通常不超過100米）。
