工作室尺寸

每個腔體 W596*D680*H1724mm（W×D×H），內容 700L，合計 1500L

外形尺寸/重量

W1440*D710*H1888mm（W×D×H）/ 凈重：245 Kg

控濕范圍

1-60%RH

濕度精度

±3%RH

設備噪音

≤55 分貝（距離設備 1m 測試平均值）

設備功率

待機功率≤15W

電、氣、

使用環境

場合要求

1、環境溫度：+0℃~+35℃ , 相對濕度：≤90% RH；

2、設備安裝環境不應有高濃度粉塵、腐蝕性氣體和易燃易爆氣氛存在；

3、避免陽光直射或淋雨；

4、設備安裝區域應有良好的通風換熱條件，避免因設備散熱導致房間溫度上升。

 5、 有壓力 0.7Mpa 左右（不得小于 0.5MPa，否則氮氣純度效果影響 較大，不得超過0.8MPa）的干燥壓縮空氣，冷凍干燥過后或快速 干燥過后的壓縮空氣為佳（我司有氣源快速干燥裝置提供選配）。

電源

單相電，AC220V//50Hz//設備使用 0.75 平方 10A 插頭的三芯國標電源線

1、內容積 700L 的左右兩個獨立儲物空間

2、微型制氮系統；

3、安卓一體機觸控操作系統；氮氣管路及控制系統；

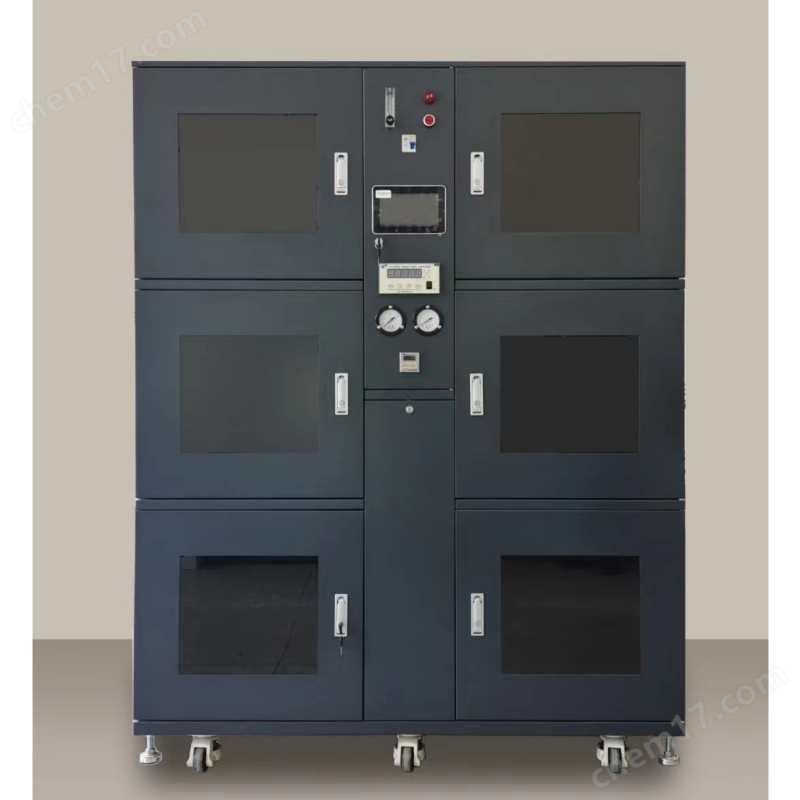

設備總體結構

1、智能制氮一體機采用整體式設計，設備安裝到位，接通電源和 壓縮空氣后即可使用，無須二次安裝；

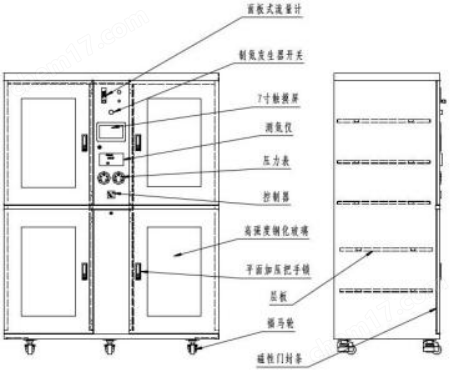

2、設備剖面圖如下：

3、設備正面為工作室大門；

 4、控制器和主要人機界面安裝在設備中間便于操作的位置；

箱體

1、外殼：

柜體材料采用優質冷軋鋼板，厚度 1.0mm，重要部件采用3mm 材 料，該表面處理防靜電效果為性。顏色藍黑色。

箱門

1、上下兩門結構（共四門）；

2、門洞開啟后有效尺寸為 W547*H500mm；

3、大門開啟角度大于 150 度；

4、大門與柜體之間密封采用軟質聚氯乙烯(PVC)和永磁性膠條組合 而成的耐高溫耐腐蝕的密封塑膠條壓緊密封；

層板

1、標配提供 10 塊層板；

2、層板尺寸：W551*D622mm

3、層板為活動結構，安裝高度任意可調節；

4、層板承重小于等于 80Kg/層；

 5、層板配有透氣孔，孔的大小為 12mm

測氮儀

測量原理:氧化鋯

l顯示方式:5 位高亮 LED 顯示

l測量范圍:10/100/1000ppm~21.000% O2/N2

l測量精度:0~21.00%≤±1%FS

0~ 1.00%≤±2%FS

0~ 100ppm≤±5%FS l重  復  性: ≤±1%FS

l響應時間:T90≤30S

l輸出接口:4-20mA.DC(非隔離輸出,負載電阻小于 500 歐姆)

1 路可編程干觸點型無源報警輸出,觸點*容量 220VAC/2A

l供電電源:AC85~264V 50/60Hz l環境溫度:-10   ~   +60℃

l環境濕度:<80%RH

l樣氣溫度:-10   ~ +50℃ l采樣方式:通入式

l樣氣流量:400 ~   600ml/min l背景氣體:氮氧混合氣份

l規格尺寸:80mm×160mm×142mm(H×W×D)

l開孔尺寸:76mm×151mm(H×W)

l使用壽命:>3 年(正常使用條件下)

碳分子篩

日本武田公司 Japan EnviroChemicals,Ltd.（英文簡稱“JEC ”）是制藥和消 費者保健行業居于地位的跨國制藥集團、也是日本的制藥企業——日本武 田公司屬下的生活環境部（研發和生產各種用途的日本進口活性碳、木材防腐劑、 工業防腐劑、環境污染測試包等產品），是大的日本進口活性碳跨國生產企 業之一。

二、 日本武田分子篩特點：

日本武田分子篩（3KT-172）與同類產品相比，具有以下突出的優勢：

◎氮氣回收率高的優勢更是突出，因此可以配置更小的空氣壓縮機，從而實際地 為 PSA 用戶大大的降低了運行成本，節約了寶貴的能源。

◎氮氣純度要求越高，性能表現越優異。

◎裝填密度大，設備可以更加小型化。

◎硬度更高，使用壽命更長。

◎適用工作壓力范圍廣（0.4-2.0Mpa），無論 PSA 現場供氣壓力高或低，均能相 應的表現出其優異的產氮性能。

◎采用大型工業化設備，從投料至成品包裝自動化，全過程電腦設定監控生 產，配合完善的質量檢測體系，確保了產品性能長期的穩定可靠。

◎產氮能力更高，更大程度地降低了PSA 客戶的投資成本

控 制 器 硬件

1、采用 7 寸工業級安卓一體機

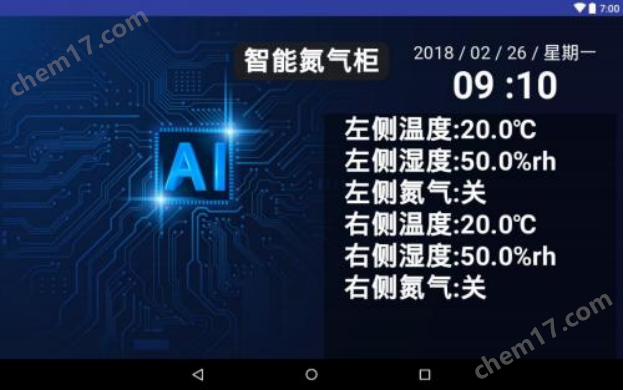

控 制 器 界面

1、人機界面采用電容觸摸屏，箱內溫濕度數據實時顯示

2、顯示量程及分辨率：

1) 溫度：-40.0℃~+85.0℃,分辨率 0.1℃;

    2) 濕度：0.1%RH~99.9%RH，分辨率 0.1%RH

控 制 器 功能

1、當柜內濕度不在設定濕度報警范圍內時，蜂鳴器將進行報警， 同時，待機界面上對應的濕度數值將變為紅色字體；當柜內濕度再次回 到設定濕度報警范圍內時，則蜂鳴器不再報警，待機界面上對應的濕度 數值恢復為白色字體。

  2、可設定濕度控制值，濕度報警區間值

安全&保 護

設備安全保護：

1、控制回路限流保護（快速熔斷器）；

2、加熱器短路保護（短路保護空開）；

人員安全保護：

1、接地保護

隨機資料

1、合格證；

2、操作說明書；

 3、箱門鑰匙

隨機配件

1、層板，8 大 2 小；

2、3 米電源線；

  3、8 毫米氣管 3 米；

本公司嚴格按照 ISO9001-2015 質量管理體系運作，完善的設計和制造工藝流程確保產品性能穩定、質量可靠；

設備驗收合格后，整機免費保修 2 年；

在接到使用方維修通知后8 小時內提出解決方案， 48 小時內排除故障；
