緊湊型霍爾效應測量系統

ezHEMS 系統具有集成的硬件和軟件系統，旨在測量和分析樣品的電子特性。

ezHEMS 設備是全球使用的 HEMS（霍爾效應測量系統）設備的更便攜版本。

由于系統設計，永磁體有兩種不同的磁場選項。

基于永磁體的配置提供標準系統中可用的 0.6T 磁場或 1T 磁場。

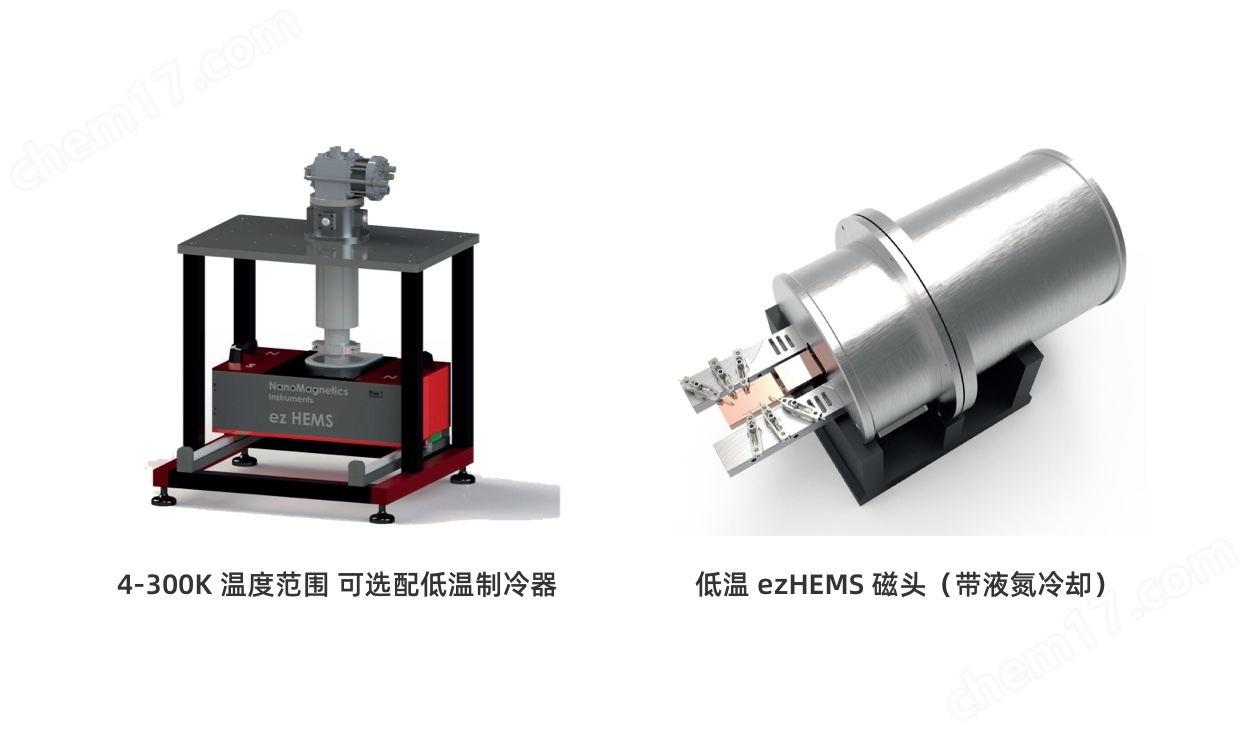

該系統包括 20K 至 800K 溫度之間的“低溫測量頭-LT”、“高溫測量頭-HT”和“室溫測量頭-RT”。

低溫測量頭的設計使冷卻過程能夠通過使用液氮（LN2/無制冷劑）以更低的成本進行。

同時，該系統包括樣品區域，該區域可通過測量頭內的三維移動探頭系統輕松定位到系統中。

該系統的控制器設計用于在+/- 2nA 至+/- 20mA 的電流范圍內輕松精確地作。

通過設計，系統部件之間的所有連接都可以通過兩根帶連接器端子的電纜進行，系統和計算機之間只需要一根 USB 電纜。

ezHEMS 器件基于 LabView 的軟件可在 Windows ®作系統上流暢運行。

功能/選項

載體濃度 ： 10? – 10 21 1/cm 3

移動性 ： 1 – 10? cm2 /Vs

電流：±2nA 至 ±20mA

電阻率：10?? – 10? Ω.cm

溫度范圍：4K – 800K

磁場選項：0.6 T / 1.0 T / ±1.0 T（可調）

技術規格說明

• 電阻率測量范圍：10?? 至 10? Ω?cm（取決于樣品 ）

• 遷移率：1 至 10? cm2/ 伏特?秒（取決于樣品 ）

• 濃度：10? 至 1021 個每立方厘米（取決于樣品 ）

• 電流源：±2 nA 至 ±20 mA，±12 V 順從電壓

• 可測量的最小霍爾電壓：0.10 μV

• 支持的樣品形狀：范德堡（van der Pauw ）形狀以及霍爾條（Hall bar ）形狀的樣品

• 磁場：0.6 特斯拉或 1 特斯拉的磁鐵

• 溫度范圍：80 - 800K（±5% ），低溫時分辨率 ±0.2K，高溫時分辨率 ±1K；單一系統覆蓋整個溫度范圍；更低和更高溫度范圍可選配

• 溫度相關組件：Pt - 100 電阻溫度計、750K 加熱器以及 PID 溫度控制器

• 控制方式：通過 USB 接口實現計算機控制

• 樣品尺寸：5mm×5mm 至 15mm×15mm，厚度小于 2mm

• 磁鐵自動移動：由 ezHEMS 控制軟件控制

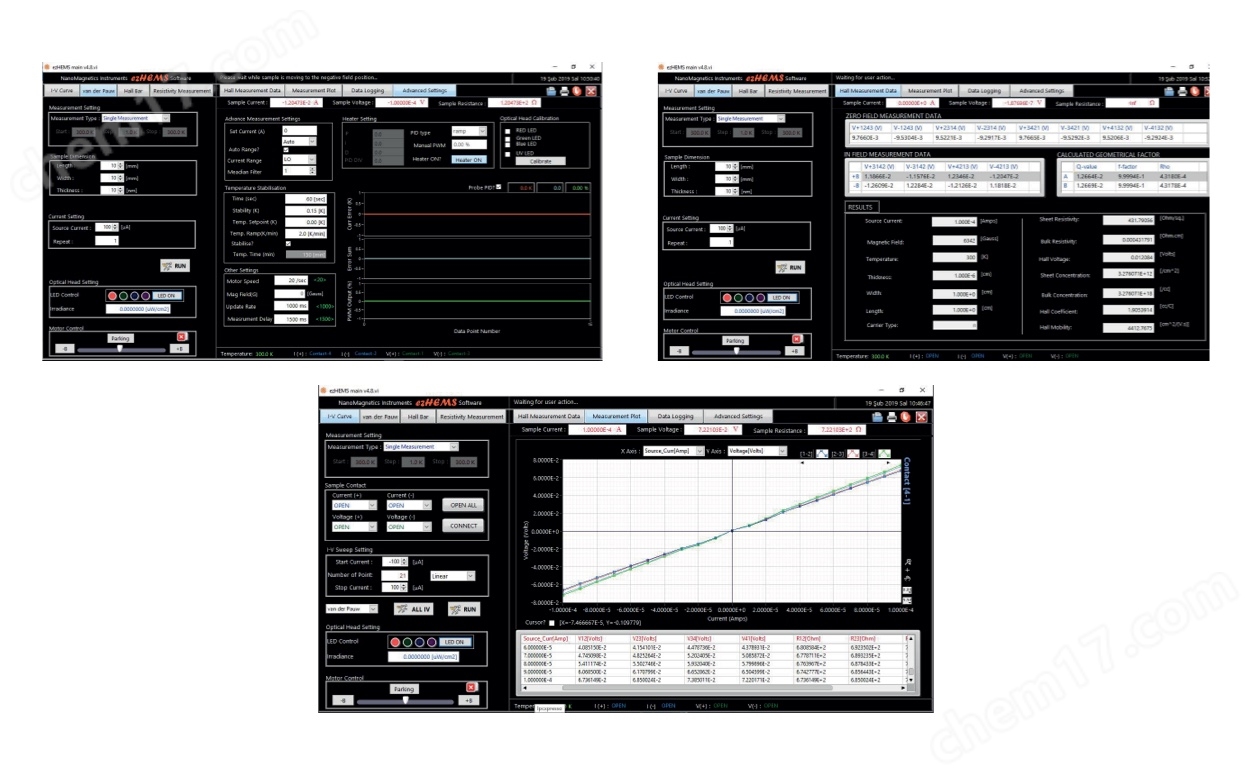

軟件功能

• 功能 1：支持記錄不同測量量的數據并繪圖，包括 I - V 曲線、電阻、電阻率、薄層電阻、磁阻、載流子濃度、霍爾遷移率、霍爾系數等，以樣品溫度為函數呈現。

• 功能 2：以表格形式提供測量數據。

• 功能 3：具備 LabVIEW™驅動程序 。
