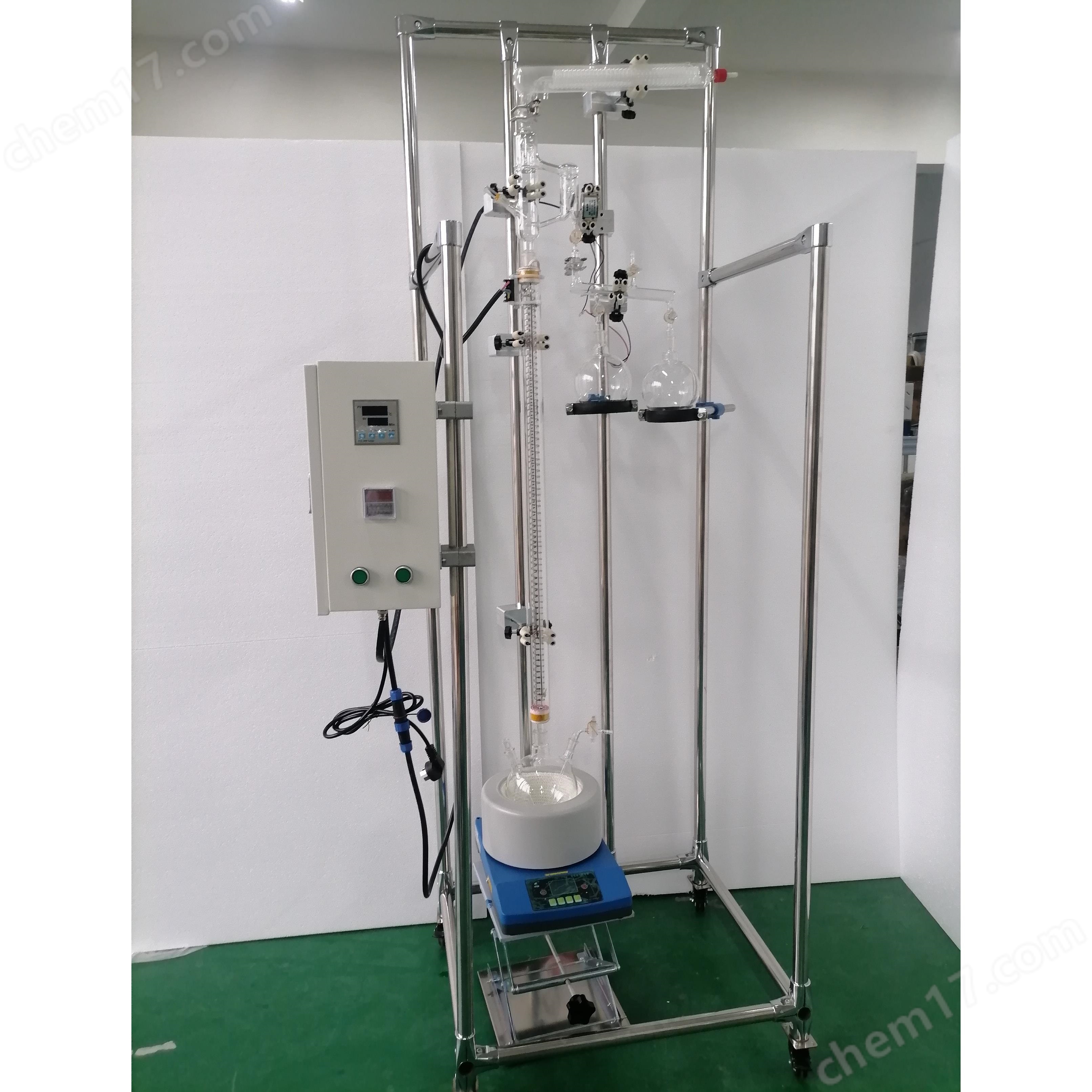

AYAN-B150 刮板式薄膜蒸發器
| 參考價 | ￥ 98000 | ￥ 97000 |
| 訂貨量 | 1-4臺 | ≥5臺 |
- 公司名稱 上海川昱實驗儀器有限公司
- 品牌 其他品牌
- 型號 AYAN-B150
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2025/7/22 9:06:05
- 訪問次數 33
聯系方式：宋婷婷18158431310 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 操作壓強 | 常壓 | 類型 | 其他 |
|---|---|---|---|
| 應用領域 | 環保,食品/農產品,化工,生物產業,制藥/生物制藥 | 重量 | 100kg |
| 內徑 | 150 | 蒸發面積(㎡) | 0.25 |
| 冷凝面積(㎡) | 0.45 | 處理流量L/H | 1.0∽8.0 |
刮板式薄膜蒸發器技術參數：
產品型號 | AYAN-B80 | AYAN-B100 | AYAN-B150 | AYAN-B200 | AYAN-B220 |
內徑 | 80 | 100 | 150 | 200 | 220 |
蒸發面積(㎡) | 0.1 | 0.15 | 0.25 | 0.35 | 0.5 |
冷凝面積(㎡) | 0.15 | 0.25 | 0.45 | 0.55 | 0.65 |
進料容積(L） | 2 | 2 | 2 | 5 | 5 |
處理流量L/H | 0.5∽4.0 | 0.5∽5.0 | 1.0∽8.0 | 1.5∽10.0 | 2.0∽15.0 |
電機功率(W) | 120 | 120 | 120 | 120 | 200 |
轉速(r/min) | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 |
輕組分收集瓶(L） | 1 | 2 | 3 | 5 | 5 |
重組成收集瓶(L） | 1 | 2 | 3 | 5 | 5 |
冷井 | 有 | 有 | 有 | 有 | 有 |
外置冷凝裝置 | 有 | 有 | 有 | 有 | 有 |
冷卻裝置 | 有 | 有 | 有 | 有 | 有 |
真空度 | 100bar以下 | 100bar以下 | 100bar以下 | 100bar以下 | 100bar以下 |
受熱溫度(°C) | 室溫-200 | 室溫-200 | 室溫-200 | 室溫-200 | 室溫-200 |
刮板式薄膜蒸發器安裝
整個試運行已經在產品出廠前進行，用戶可以將整個設備提升到設備基礎上，并將設備固定在地板或鋼架上。
設備應整體調平，調平位置可參照減速機機架上平面。對于規格較大的設備，為了增加設備的穩定性，可以在底部法蘭上部的適當位置增加水平輔助支架。輔助支點只限制設備的徑向位移，不限制其軸向位移2。
2. 開車前準備
產品出廠前已進行水壓試驗和試運行，各項指標符合圖紙要求。
啟動電機，檢查攪拌是否符合圖紙要求的旋轉方向，在俯視圖中順時針轉動，不反轉。
確定機械密封處軸的徑向擺動和軸向串動量是否符合圖紙要求，并檢查機械密封上端和蓋子是否擰緊，蓋子應處于擰緊狀態。
檢查減速機油位，油位應在正常液位范圍內2。
3. 正常開車
首先啟動循環冷卻水泵，使水力噴射冷凝器運行。打開濃縮液容器，排空閥門。
打開進料閥，通過真空度將料液從高位槽泵入設備。
接通電源，啟動旋轉薄膜蒸發器的電機，觀察電機旋轉方向是否正確。
慢慢打開蒸汽閥，讓蒸汽進入夾套，從旁通閥排出夾套內的不凝氣體，然后打開疏水閥。將蒸汽壓力調節到大約0.15MPa。
從底鏡觀察出料情況，嚴禁在設備充滿液體的情況下操作。
系統穩定5分鐘后，取樣分析濃縮液濃度，調整進料閥開度，使?jié)饪s液達到預定要求濃度
