便攜式超聲波脈沖發生接收器PR10
- 公司名稱 上海如慶電子科技有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 代理商
- 更新時間 2025/7/21 18:08:00
- 訪問次數 66
聯系方式：呂S 張R13564072561,13564692018,18601733775 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
我公司主營美國GE、磁通、派克、泰克、福祿克、安捷倫；德國歐普仕、尼克斯、MR、芬德；日本NF、、加野；中國臺灣固緯、路昌、泰仕、衡欣、群特；香港華誼、CEM、希瑪；汕超、多浦樂、中科、友聯、同惠、安柏、時代等品牌產品
| 產地類別 | 國產 | 價格區間 | 面議 |
|---|---|---|---|
| 儀器種類 | 數字式 | 應用領域 | 鋼鐵/金屬,航空航天,汽車及零部件,電氣,綜合 |
便攜式超聲波脈沖發生接收器PR10|上海如慶電子科技有限公司優惠價供

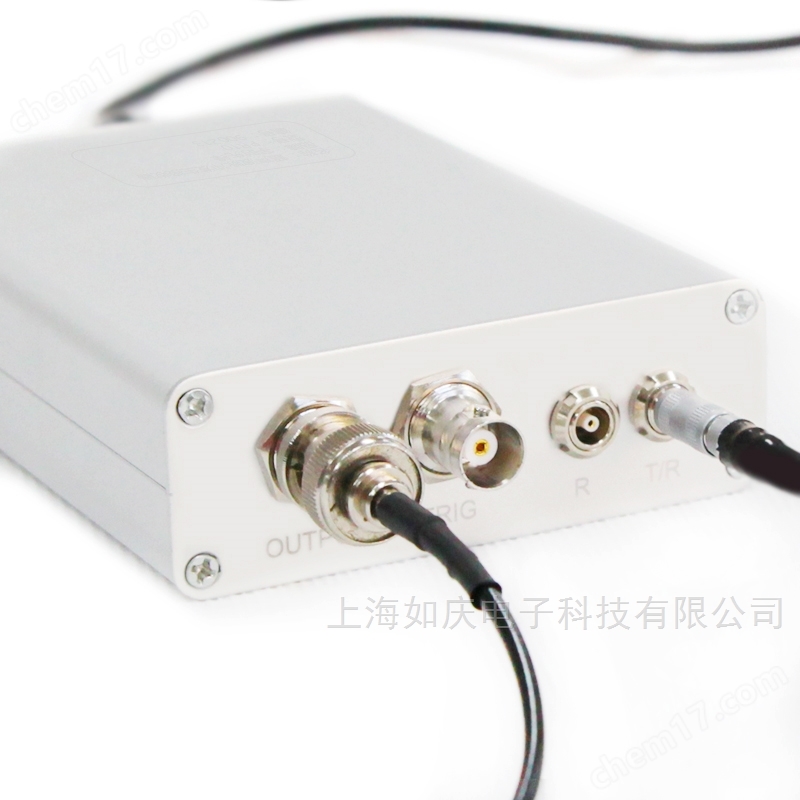

便攜式超聲波脈沖發生接收器PR10
產品介紹：我司研發生產的PR10是一款由計算機控制的性能優良的超聲波脈沖發生接收器。用于連接超聲探頭和示波器。
用途：可以幫助進行探頭性能檢測、換能器檢測、超聲波探傷、厚度測量等，在無損檢測、材料分析等領域有著廣泛的用途。
功能：脈沖發生接收器包含一個基于Windows平臺的控制程序軟件，可以選擇觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。
特點：可以在各種主流的Windows系統下使用開放的SDK軟件開發包自主開發應用軟件
技術指標
1、控制參數
| 控制參數 | 范圍 | 步進 | |
| 發射區 | 發射電壓 | 60V、110V、150V、200V | 選擇 |
| 脈沖寬度 | 1~40（1倍約為28ns） | 1倍 | |
| 重復頻率（內部觸發） | 4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHz | 選擇 | |
| 觸發源 | 內部觸發、外部觸發 | 選擇 | |
| 接收區 | 單/雙晶 | 單晶（1T/1R）、雙晶（1T/2R） | 選擇 |
| 阻尼 | 34Ω、50Ω、90Ω、510Ω | 選擇 | |
| 增益 | -4dB~55dB | 1dB |
2、技術參數
| 脈沖類型 | 負尖波脈沖/方波脈沖 |
| 上升時間 | 一般在4.5-8.5ns之間，阻尼為510Ω時會到20ns及以上 |
| 下降時間 | 一般在3.5-6.5ns之間 |
| 脈沖寬度 | 1倍脈沖寬度約為28ns |
| 帶 寬 | 0.5-20MHz |
| 激發模式 | 脈沖-回波（P-E）、穿透（T-T） |
| 重復頻率 | 內部觸發：4Hz-2kHz；外部觸發：0-20kHz |
| 外部觸發 | 上升沿觸發；觸發電壓：3.3V；占空比<50% |
注1：選擇更高的發射電壓，會對應更長的下降時間和上升時間。
注2：脈沖寬度越寬，發射電壓越小。
注3：重復頻率升高，發射電壓也會有輕微下降。
3、主機規格
| 電源 | DC:5V1A | 操作溫度 | 0-55℃ |
| 外形尺寸 | 14cm*8.8cm*3cm | 重量 | 230g |
4、標準配置
| 主機 | 1臺 | 連接線Q9-Q9 | 2條 |
| 數據線USB-4芯半月 | 1條 | 電源適配器 | 1個 |
| 通訊U盤 | 1個 | 控制軟件（存在U盤里） | 1份 |
便攜式超聲波脈沖發生接收器PR10
產品介紹：我司研發生產的PR10是一款由計算機控制的性能優良的超聲波脈沖發生接收器。用于連接超聲探頭和示波器。
用途：可以幫助進行探頭性能檢測、換能器檢測、超聲波探傷、厚度測量等，在無損檢測、材料分析等領域有著廣泛的用途。
功能：脈沖發生接收器包含一個基于Windows平臺的控制程序軟件，可以選擇觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。
特點：可以在各種主流的Windows系統下使用開放的SDK軟件開發包自主開發應用軟件
超聲波脈沖發生接收器PR20
產品介紹: PR20包含一個基于Windows平臺的控制程序軟件，可以選擇觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。用戶還可以在各種主流的Windows系統下使用開放的SDK軟件開發包自主開發應用軟件。
優勢特點：
〇最大帶寬20MHZ；
〇重復頻率內部觸發 : 8檔可調(4HZ-2KHz)；
〇發射電壓8檔可選，最高可至400V ;
〇支持一發一收模式（P-E）、脈沖回波模式（E-E）
〇60dB接收增益范圍
產品介紹: PR20包含一個基于Windows平臺的控制程序軟件，可以選擇觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。用戶還可以在各種主流的Windows系統下使用開放的SDK軟件開發包自主開發應用軟件。
優勢特點：
〇最大帶寬20MHZ；
〇重復頻率內部觸發 : 8檔可調(4HZ-2KHz)；
〇發射電壓8檔可選，最高可至400V ;
〇支持一發一收模式（P-E）、脈沖回波模式（E-E）
〇60dB接收增益范圍
