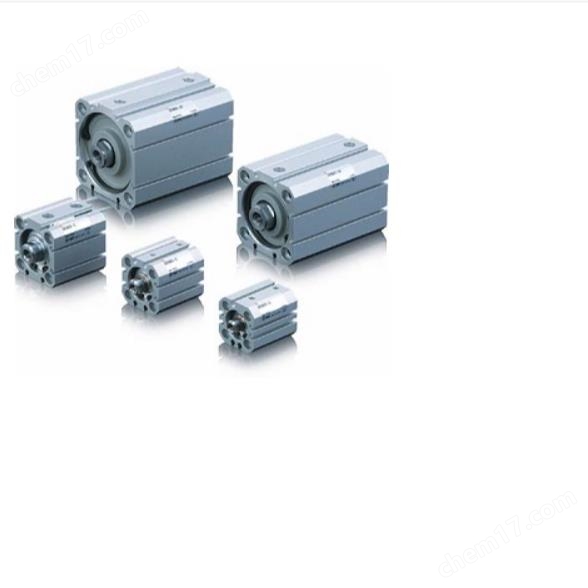

日本SMC薄型氣缸供應

 描述 C55 系列 符合ISO(21287)標準 薄型氣缸 單桿雙作用

●標準型號: ISO 21287

●可從4面安裝小型磁性開關

●帶磁性開關 (CD55系列: CD55)

字段描述字段取值取值描述

內置磁環 - 無內置磁環

安裝形式 B 通孔·兩面螺孔共通(標準)

缸徑 40 缸徑 40mm

氣缸行程 10 氣缸行程 10mm

桿端螺紋 - 桿端內螺紋

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

訂制規格 - 標準

其他特性

字段描述取值描述

配管口徑 (空氣壓通口) 1/8

適用流體 空氣

形式 氣壓式

緩沖 墊緩沖

通口螺紋的種類 G

桿端內螺紋尺寸 M8X1.25

低使用圧力 [MPa] 0.05 MPa

高使用圧力 [MPa] 1.0 MPa

保證耐壓力 [MPa] 1.5 MPa

使用流體溫度 小値 [°C] -10 ℃

使用流體溫度 大値 [°C] 70 ℃

周圍溫度 小值 [°C] -10 ℃

周圍溫度 大值 [°C] 70 ℃

給油 不給油式

使用活塞速度 小值 [mm/s] 50 mm/s

使用活塞速度 大值 [mm/s] 500 mm/s

行程長度允差 小值 [mm] 0 mm

行程長度允差 大值 [mm] 1.0 mm

活塞桿直徑 [mm] 16 mm

理論推力 IN [N] (使用圧力 0.3 MPa) 317 N

理論推力 IN [N] (使用圧力 0.5 MPa) 528 N

理論推力 IN [N] (使用圧力 0.7 MPa) 739 N

理論推力 OUT [N] (使用圧力 0.3 MPa) 377 N

理論推力 OUT [N] (使用圧力 0.5 MPa) 628 N

理論推力 OUT [N] (使用圧力 0.7 MPa) 880 N

)
