PDm200 Piezodrive 線性放大器模塊
- 公司名稱 皕赫科學儀器（上海）有限公司
- 品牌 其他品牌
- 型號 PDm200
- 產地 澳大利亞
- 廠商性質 代理商
- 更新時間 2025/7/21 14:35:09
- 訪問次數 30
聯系方式：唐心雨15821984229 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 供貨周期 | 一個月以上 | 應用領域 | 綜合 |
|---|

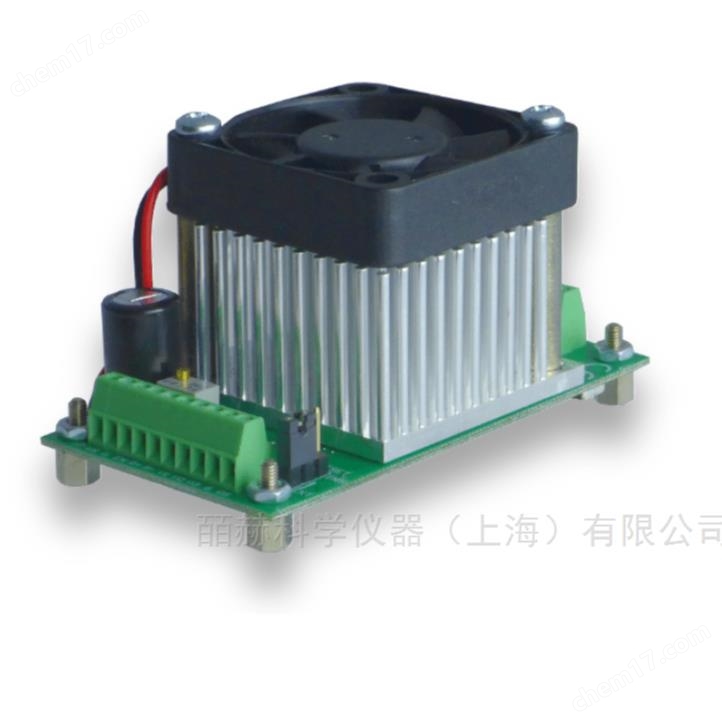

Piezodrive 線性放大器模塊 PDm200
PDm200 是一款高性能電源和線性放大器模塊，用于驅動壓電致動器和其他負載。輸出電壓范圍可在 100V、150V 或 200V 的雙極或單極模式之間切換。在單極模式下，負輸出范圍固定為 -30V，可與疊層致動器一起使用。PDm200 可以驅動疊層致動器、標準壓電致動器、雙線彎曲器和需要偏置電壓的三線壓電彎曲器。
PDm200 適用于多種應用，包括 電子光學、超聲波、振動控制、納米定位系統和壓電電機。具有過流和溫度短期保護功能。模塊可通過四顆 M2.5 螺釘安裝在底座上。PCB 安裝版本配有接頭，可直接安裝到主機板上。
Piezodrive 線性放大器模塊 PDm200
兼容執行器
疊加執行器 60V、100V、120V、150V、200V
最高 +/-200V
兩線彎管機 最高 +/-200V
三線彎管機 0 至 200V，帶 200V 偏壓
規格
電源 +/-12 V 至 +34 V
最大單極輸出 -30V 至 200 V
最大雙極輸出 +/-200 V
峰值輸出電流 300 mA
有效值輸出電流 120 mA（+/-100 V 輸出）
功率帶寬 63 kHz (100 Vp-) p)
信號帶寬 200 kHz
回轉速率 20 V/us
尺寸 71 x 38mm
重量 50 g
增益 20 V/V
輸入阻抗 200 kOhm
輸入偏移 +/-10 mV
任意負載
過載保護 短期過流和溫度
噪聲 1 mV RMS（1uF 負載）
環境 0 至 60C (32 至 140F)
靜態電流 100 mA（關機時為 7. 關機時 5mA）
