RENK公司簡介

1. 成立時間與總部

• 創立于1873年，總部位于德國奧格斯堡（Augsburg）。

• 漢諾威工廠（Werk Hannover）是重要制造基地（地址：Weltausstellungstallee 21, D-30539 Hannover）。

2. 業務領域

• 船舶推進系統：如船舶推進器軸承（如SN系列）、減震系統。

• 國防技術：坦克/裝甲車傳動系統。

• 工業傳動：風電齒輪箱、礦山機械傳動裝置。

• 測試系統：大型動力總成試驗臺。

3. 技術實力

• 模塊化設計：如SN系列軸承的快速交付能力。

• 材料創新：軸承采用專用合金（如RENKmetal therm 89襯層）。

• 精密制造：軸承殼配合精度達ISO H7級，超聲波檢測工藝。

4. 全球布局

• 美國（南卡羅來納州）、巴西、日本（合作方MAN Diesel Japan）

• 德國（漢諾威、奧格斯堡）

• 印度（OMEGA RENK BEARINGS PVT. LTD.，博帕爾）

• 制造中心：

• 分支機構：

• 銷售網絡：覆蓋30+國，含中、美、日、韓等（詳見技術文檔代理商列表）。

5. 市場地位

• 船舶領域：大型商船/軍艦推進軸承的核心供應商（如軸徑1000mm級軸承）。

• 國防領域：為豹2坦克等提供傳動系統，技術壁壘高。

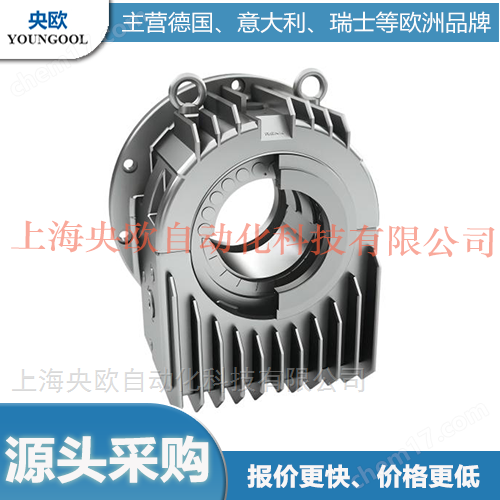

RENK滑動軸承EF系列

軸承座

帶散熱片的EF型軸承座由優質鑄鐵（EN-GJL-300）制成，專為重載性能而設計。根據特殊安排，也可提供其他材料，例如球墨鑄鐵 EN-GJS-400-15 或鑄鋼 GS 45。

軸瓦

軸瓦在軸承座內采用球面支撐。它們由一個支撐鋼體構成，內襯鉛基RENKmetal therm 89/V6軸承合金。設計和制造均符合重型工程所需的最高標準：即使在嚴苛的操作條件下，也能實現無憂安裝和長久使用壽命。

EF型軸承主要配備帶有普通圓柱孔和潤滑油環的軸瓦。軸瓦可用于自帶油箱運行（E.NL.）或適用于外部油循環（E.ZL.）。

除了不帶推力部件的軸承（...Q型）外，還有帶普通巴氏合金襯里軸肩（...B型）的軸瓦，用于承受有限的非連續軸向載荷；以及帶有內置錐形瓦塊推力面（...K型）的軸瓦，可承受中等軸向載荷。或者，也可提供僅適用于單一旋轉方向（...E型）的錐形瓦塊推力面，以承受高軸向載荷。

密封

帶有浮動迷宮式密封（10型）的EF型軸承用于標準應用。它們由纖維增強、高度耐熱的材料RENKplastic therm P 50制成，不易磨損。此密封符合防護等級IP 44。在模塊化系統下，可安裝更高的防護等級（最高IP 56）。

為了保護配備EF型軸承的機器免受內部干擾（例如真空或強空氣循環），EF型軸承通常應僅與附加的“機器密封”一起使用。此類密封安裝在機器端蓋內側，與軸形成密封間隙。

RENK Hannover可提供機器密封（由耐腐蝕合金制成）。可選地，通過在密封的標準圓周槽中插入浸脂麻填料，可以提高此機器密封的氣密性。

軸承座和機器密封之間的空間與大氣連通，因此在內軸承密封處不會出現真空或強空氣湍流。

供油

• 對于軸圓周速度最高20 m/s的情況，采用松脫油環自潤滑。輸送到內圓周的潤滑油由松脫油環直接傳遞到軸上。

• 當軸承通過油循環系統潤滑時，松脫油環可用于軸圓周速度最高26 m/s的情況，以便在緊急停機時不會造成損壞。

• 松脫油環也可用于船舶應用。在這種情況下，軸瓦內會安裝額外的導向襯套。

電絕緣

為防止軸傳導的雜散電流，EF型軸承也可提供絕緣版本。為此，通過使用牢固粘在軸承座上的塑料殼或絕緣箔，將軸承座內的球面軸瓦支撐座進行電絕緣。所有帶“球面絕緣”的EF型軸承座均有現貨供應。

散熱

摩擦熱通常僅通過輻射和對流散發：“自然冷卻”。根據軸徑，最高允許轉速可達3600 min-1。

由于其優良的設計，具有自然冷卻功能的EF型軸承現在可廣泛應用于各種場合。

此外，還可使用安裝在油槽中的油冷卻器（帶耐海水翅片冷卻管）。尺寸按需提供。EF型軸承座通常適用于連接到油循環系統。

在這種情況下，軸承座內的油位由我們供貨的排油管中的溢流堰定義。

溫度控制

可使用兩個市售的獨立溫度傳感器進行溫度控制。我們推薦使用RENK電阻溫度計或RENK角度溫度計進行直接目視控制。

油品選擇

通常，任何低泡沫傾向、抗老化性良好的品牌礦物油都可用作潤滑劑。每種工況下的正確粘度應通過EDP計算進行校驗。此類計算在設計階段進行。計算結果打印件可按需提供。

軸承尺寸 (DIN 31 694)

尺寸 (毫米)
1) 僅適用于 B 和 Q 型軸瓦。
2) 機器端蓋精加工表面直徑。

EF.LB
EF.LK
EF.LE
d14 = 連接到油循環系統或循環泵時的進油口
d15 = 溫度計接口
d16 = 油位指示器，或連接到油循環系統時的排油口
d17 = 油槽溫度計螺塞，循環泵吸油管接口，加熱器接口（或可選用于翅片管油冷卻器的改裝接口）
從尺寸 14 起，可提供更大的孔徑（按需提供信息）。
EF.LQ

軸承座中的所有連接螺紋孔不再鏡像對稱，而是兩側成一直線。
G = B.S.P. (英制管螺紋)
對于 E.ZL. 型軸承，帶溢流堰的排油口應水平安裝在底部。此時法蘭上的標記將可見于頂部中心。
法蘭 DIN 2573 排油口
b19 至軸承中心
45° 偏移

軸尺寸

尺寸 (毫米)
1) 關于軸公差，請參見“RENK滑動軸承應用手冊”。
2) 當非定位軸承需要允許更大的軸向移動（例如，考慮熱膨脹）時，可增加軸肩之間的距離 b8。
3) 正常軸向間隙為 0.5 mm。當預期推力載荷方向改變或存在軸向沖擊時，尺寸 b13 可再減小 0.3 mm。
如果定位軸承僅用于試運行，尺寸 b13 可增加 3...6 mm。
4) 所有 d23 直徑均適用于標準機器密封，并且對每個軸徑 D 均有效。對于剛性密封，尺寸按需提供。
形位公差按 DIN 31 699。
精度等級 B 10（徑向）。精度等級 B 20（軸向）；其他按需提供。
一般公差 DIN 7168 mS。
5) 剛性密封

定位軸承
軸瓦類型 E...B, E...K, E...E
非凹面
倒角邊緣 0.5 x 45°
表面狀態 DIN ISO 1302

非定位軸承
軸瓦類型 E...Q

機器密封尺寸

RENK滑動軸承EF系列 EFNLK EFZLQ EFXLK EFWLQ EFULE EFTLB
