XY-2040太陽光強度檢測儀紫外輻照計

一：概述

太陽光強度檢測儀紫外輻照計XY-2040是一款可測試UVA、UVB、UVC、UVV四種波段紫外輻射照度的多通道紫外輻射照度計,可用于光化學、高分子材料老化、探傷、紫外光源、植物栽培、污水處理殺菌燈檢測、電焊弧光檢測、紫外老化實驗箱檢測等領域的紫外照度測量。采用數字探頭，插拔式設計，同一主機可支持四種探頭選擇，儀器智能判斷探頭的型號。

二、特點

1.光譜及角度特性經嚴格校正，穩定性好

2.采用微電腦技術，精度高，功耗低

3.數字液晶顯示，帶背光

4.探頭與主機分離設計，方便更換不同探頭

5.記憶功能，可循環存儲10組數據

6.數字保持功能，Hold鍵，鎖定數據，方便記錄對比

7.自動關機功能節省電量

8.儀器內置可充電式鋰離子電池

9.自帶USB線充電，可直接連接電腦USB接口充電

三、主要技術指標

* 四種規格探頭可選

A：S254  波長范圍：230nm-280nm;λp：254nm

B：S297  波長范圍：280nm-330nm;λp：297nm

C：S365  波長范圍：320nm-400nm;λp：365nm

D：S395  波長范圍：340nm-420nm;λp：395nm

F: Full  波長范圍：250nm-410nm;λp：365nm

* 功率測量范圍： 0.1 - 20000uw/cm2(默認量程)

* 測量精度：±（5+5%H),H表示測量值

* 分辨率： 0.1 uW/cm2

           0.1 uj/cm2

* 電源:1000mAH鋰離子電池

* 外形尺寸:   主機:長156*寬75*高22mm(毫米)

探頭:長32*寬36*高14mm(毫米)

* 感光孔徑: ￠8mm

* 標準線:線長1米,加長須定制

* 取樣時間:約0.5秒

* 數據記錄:循環記錄10組數據

* 重量:   350克

* 使用溫度:   主機:-20至60°C(攝氏度)

              探頭: -20至100°C(攝氏度)

* 承受溫度:120°C(攝氏度)條件下持續照射不超過20秒

四、儀器結構

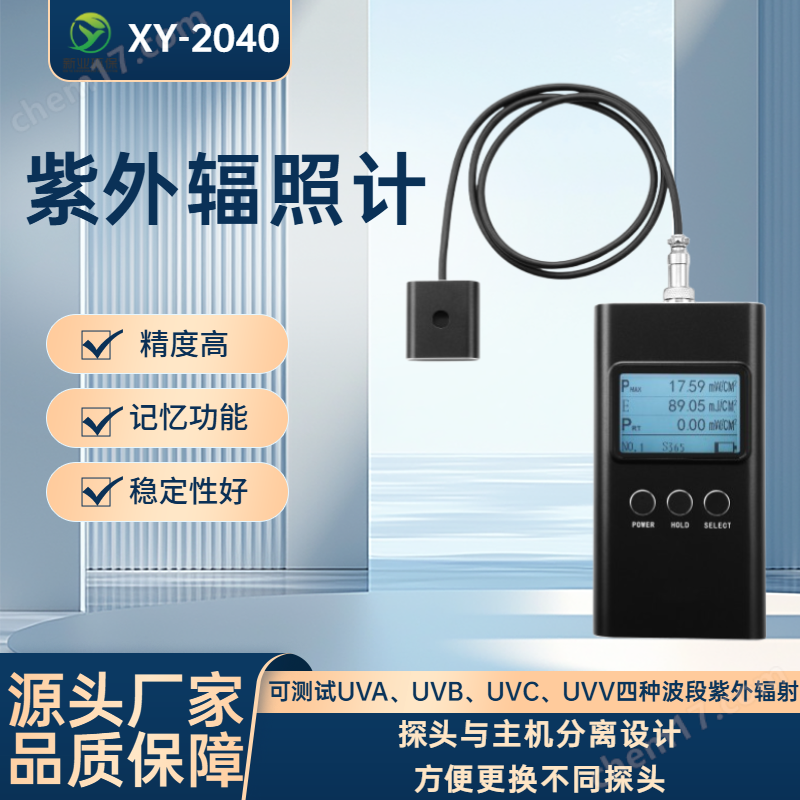

XY-2040紫外輻照計由主機和感光探頭兩部分組成，二者通過纜線用航天插頭連接。主機上有電源開關和功能按鍵以及充電接口，通過充電接口可以給本機提供冗余供電。

五、儀器操作

1.      使用本儀器進行測量時，請先將探頭連接主機；

2.      開機：按下POWER鍵開機，進入系統顯示品牌LOGO和探頭型號序列號之后液晶屏上會顯示數字，這時就可以進行測試了；

3.      測試：將感應探頭的感應孔朝向需要檢測的紫外光源，在檢測時要注意數值的高低與儀器標準無關，與紫外線的分布和功率有關；

4.      數據保持：儀器液晶顯示屏上會顯示三組數據，Pmax最大值，E能量值，Prt當前值，如果操作者要記錄當前某一時刻的值，只需按一下HOLD鍵，數據就會鎖定并存儲下來；

5.      再按HOLD鍵可繼續進行下一組數據測試，共循環保存記錄10組數據；

6.      長按HOLD鍵數字清零；

7.      按SELECT鍵可讀取保存的10組數據，長按SELECT清零所有數據；

8.      液晶背光：當儀器不測試或不按動銨鍵10秒，儀器背光取消，進入省電模式，按任一鍵可點亮屏幕；測試時儀器會自動點亮屏幕；

9.      關機：當儀器無操作狀態3分鐘儀器會自動關機；

按POWER鍵儀器會關機；

關機后請將儀器放入專用便攜箱內，妥善保管。

六、使用場合

紫外輻照計XY-2040根據選擇的探頭型號不同，使用場合也不一樣

S254探頭主要適用于醫院、殺菌消毒、滅蚊燈、疾控中心、鞋廠等；

S297探頭主要適用于殺菌、光刻、紫外光源、水處理、醫療、育種等；

S365探頭主要適用于UV曝光機、UV爐、紫外LED燈、紫外點光源、面光源、紫外手電筒等；

七、儀器維護

⊙ 校驗周期：建議校驗周期為一年；

⊙ 儀器探頭背部自帶磁鐵，可以吸附在鐵板上，方便固定。

⊙ 儀器使用時應保持儀器的清潔，并且注意探頭要輕拿輕放，避免強烈振動，以保證測量結果的準確性；

⊙ 避免與腐蝕性物品接觸、被液體浸泡，遠離高溫高濕的環境。

⊙ 切勿將標配感光探頭以外的任何物體接入儀器主機插口，以免造成儀器的損壞；
