一、產品搬述:

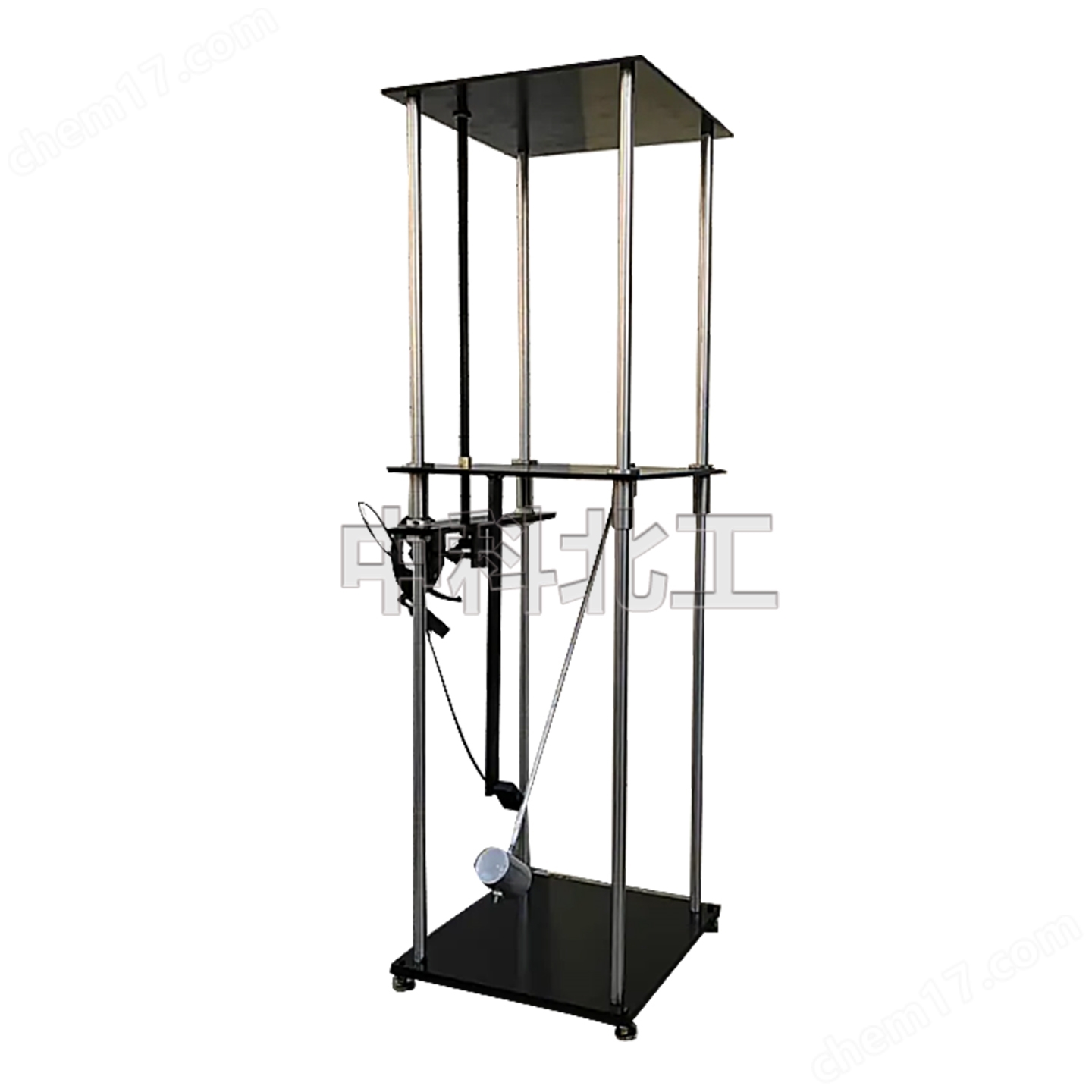

電纜橋架撞擊試驗儀 GB/T23639沖擊強度試驗裝置符合GBT23639、JB/T10216-2013及GB/T21762-2008對鋼制橋架、玻璃鋼制橋架、鋁合金制橋架沖擊試驗設備的要求，適用于機械沖擊強度試驗設備，可對不同尺寸的電纜橋架沖擊試驗，整體上下可調。本裝置具有操作簡單，使用方便，安裝快捷等優點。

二、機械碰撞試驗儀組成：

1、機架：機架由型材和鋼板一體式焊接而成，保證標準對機架剛度的要求

2、錘擊頭，

3、錘擊頭提升機構、

4、錘擊頭限位和釋放機構(沖擊高度)等組成

三、技術參數：

1、擺桿: 長度1000mm，與錘頭配等效質量

2、撞擊錘頭尺寸：￠80mm*137mm,沖擊頭R50

3、等效質量：10J

4、等效重量：5KG

5、跌落高度：200mm

6、外型尺寸：長680mm*620mm*2040mm(長*寬*高)

四、使用方法：

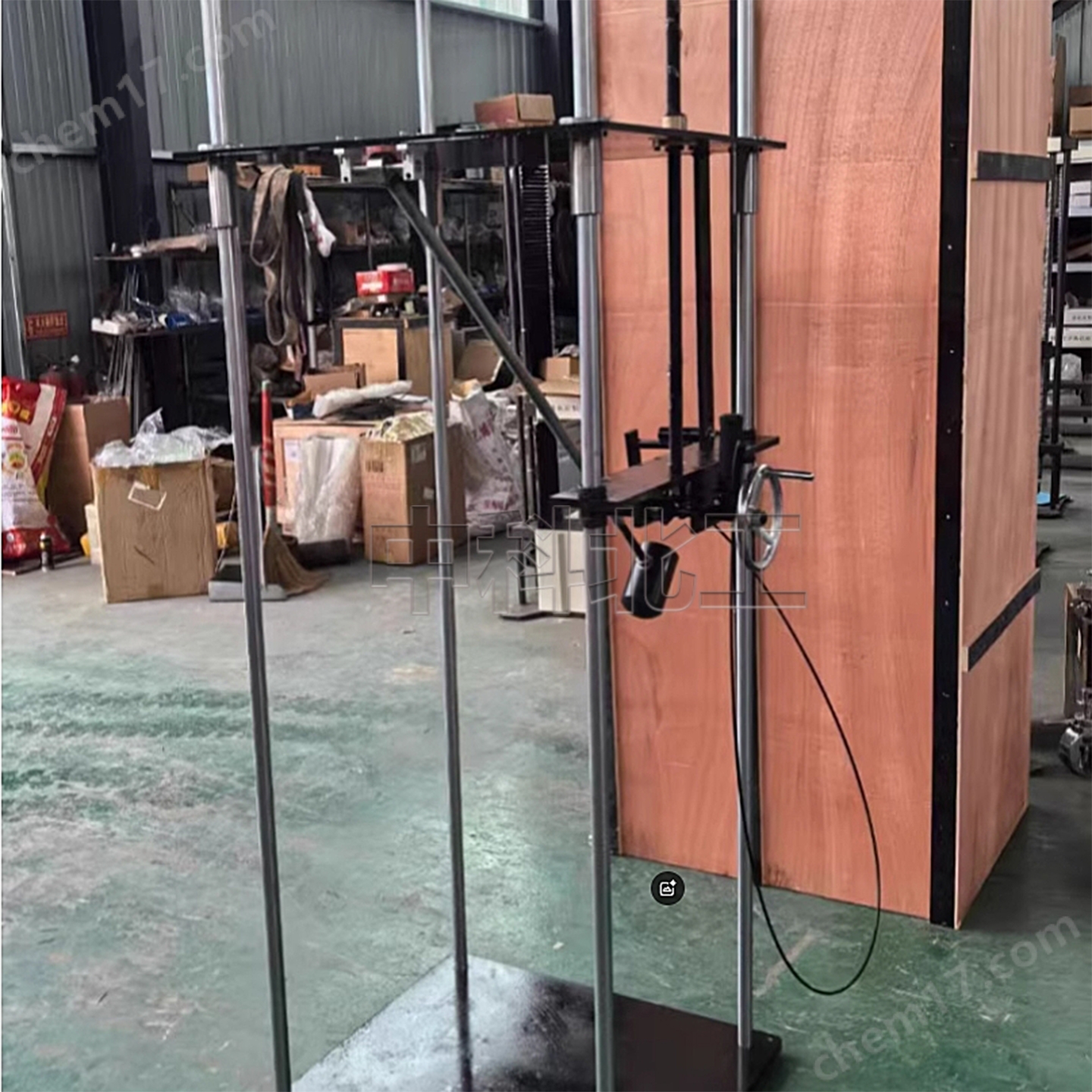

1.在墻的平面訂上一塊厚木板，把3塊做成長250mm的電纜橋架貼在木板上。（夾持穩固）

2.沖擊位置：三個試品分別做底部及兩個側邊的撞擊試驗，撞擊的位置分別為底部及兩側邊的中部（沖擊試件布置圖如下）
