24V磁柵尺PLC工控磁柵傳感器NPN/PNP讀數頭壓鑄龍門銑石材切割機位移傳感器MSR5000/100/500龍門銑立車鏜床磁柵尺，分辨率1um/5um/10um/20um光柵尺；提供24V磁柵尺PLC工控磁柵傳感器銷售報價價格安裝調試、故障檢測維修及技術解決方案。

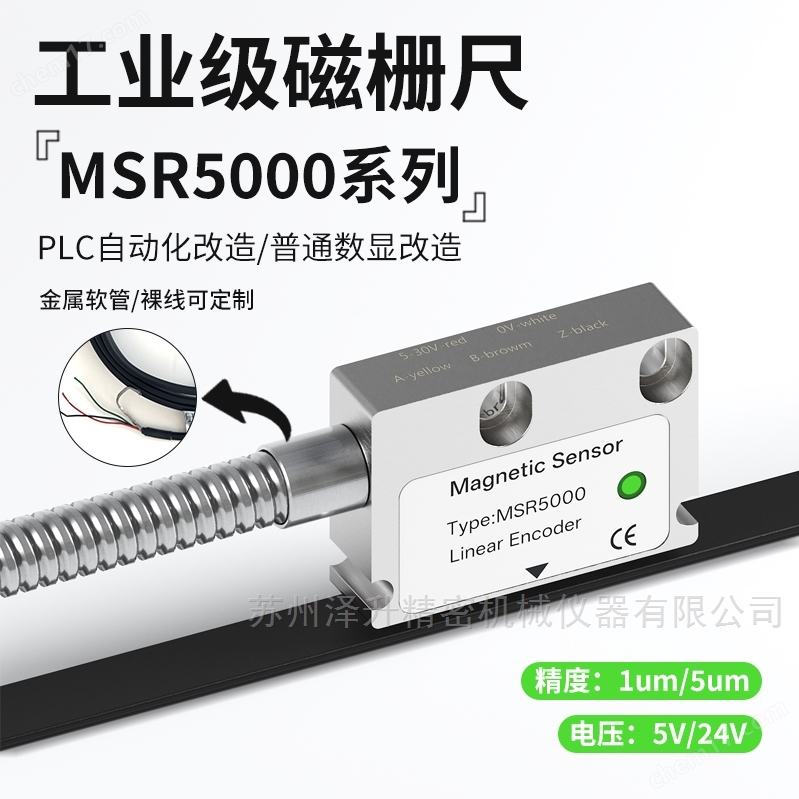

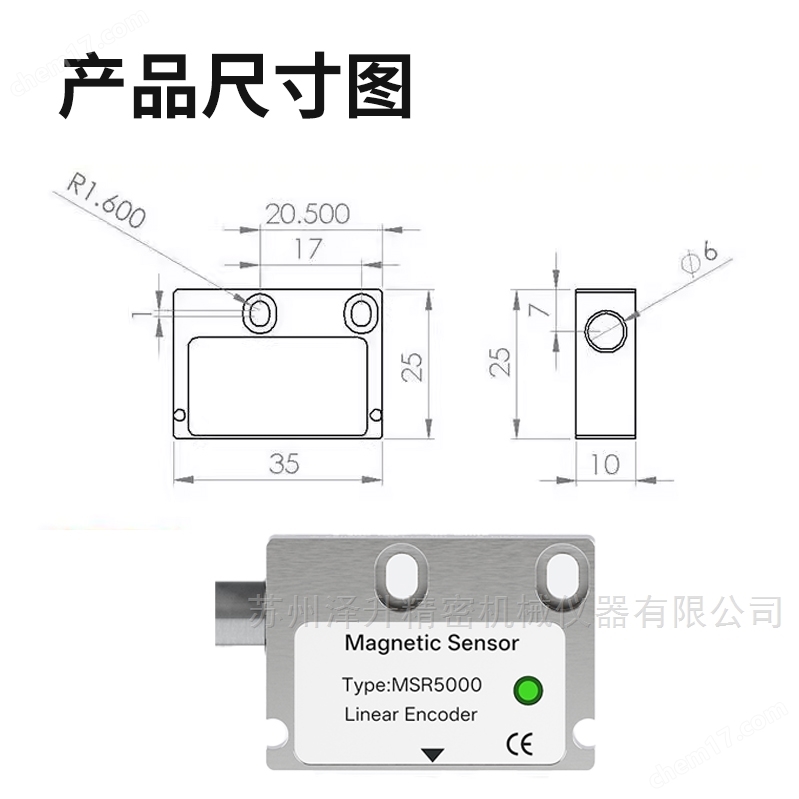

24V磁柵尺PLC工控磁柵傳感器NPN/PNP讀數頭技術參數及實物圖：

基本介紹：

1. 非接觸性的感應方式來檢知旋轉位置及速度，無需顧慮到機械性的磨耗

2. 反應速度可達20m/秒

3. 分辨率可達0.001mm

4. 系統精度為±0.01mm/m

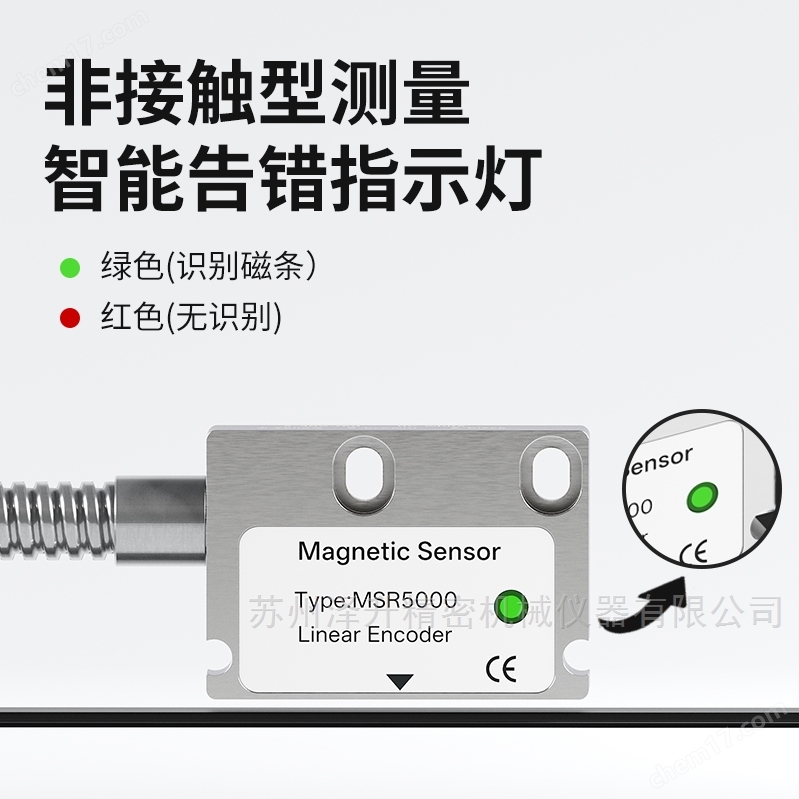

5. LED智能狀態顯示

6. 內置式感應頭體積小，適用于小安裝空間。并采用高保護等級設計（IP67），可用于油污、切削、震動等惡劣環境

7.在工業用場合可避免一般光學式環境污染的敏感性，增加系統長期穩定性

應用范圍：

加工中心、PVC切割機、木材切割機、車床、銑床、鉆床、磨床、金屬板材加工機、石材橋式切割機、激光焊接機、折彎機、火花機、機器人物料搬運、玻璃加工、直線電機等測量直線、轉速及定位場合

接線定義

標準為：3米裸線輸出，出線外徑OD5.0mm

電氣性能

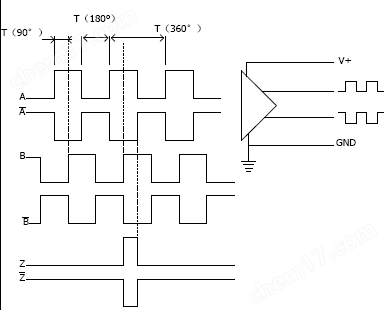

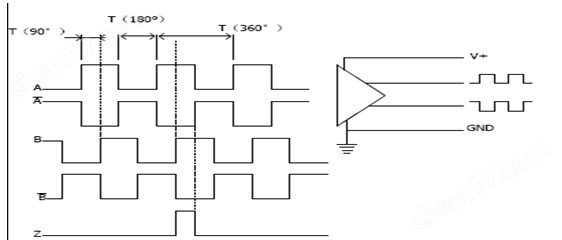

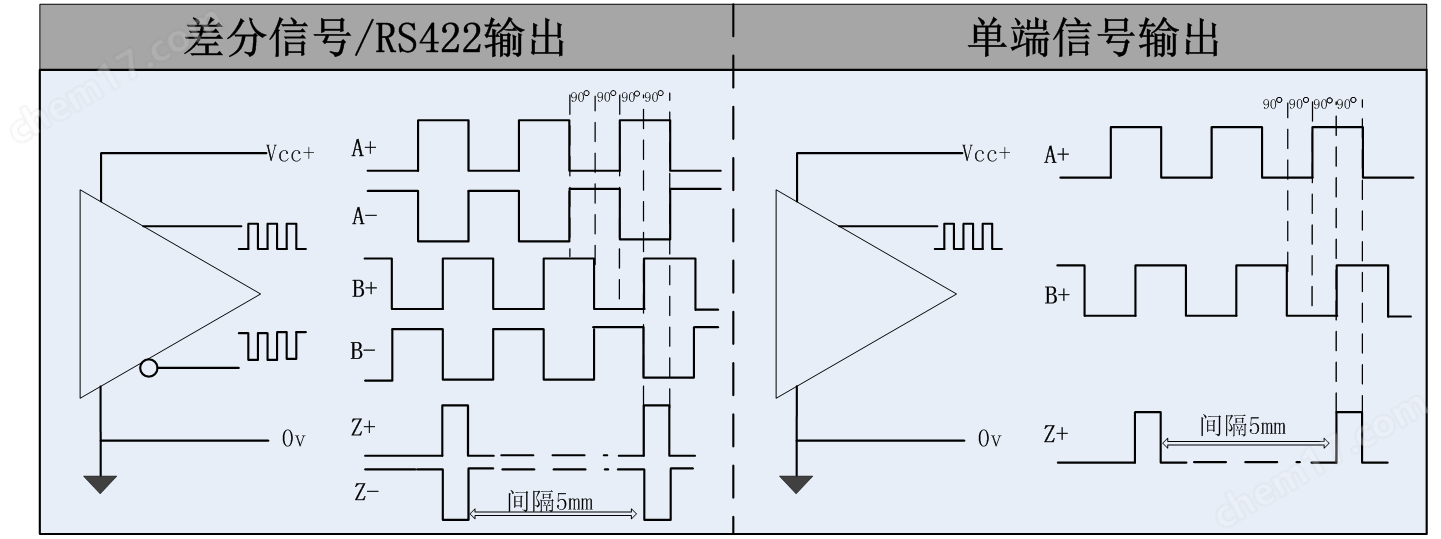

信號輸出圖：

磁頭安裝示意圖

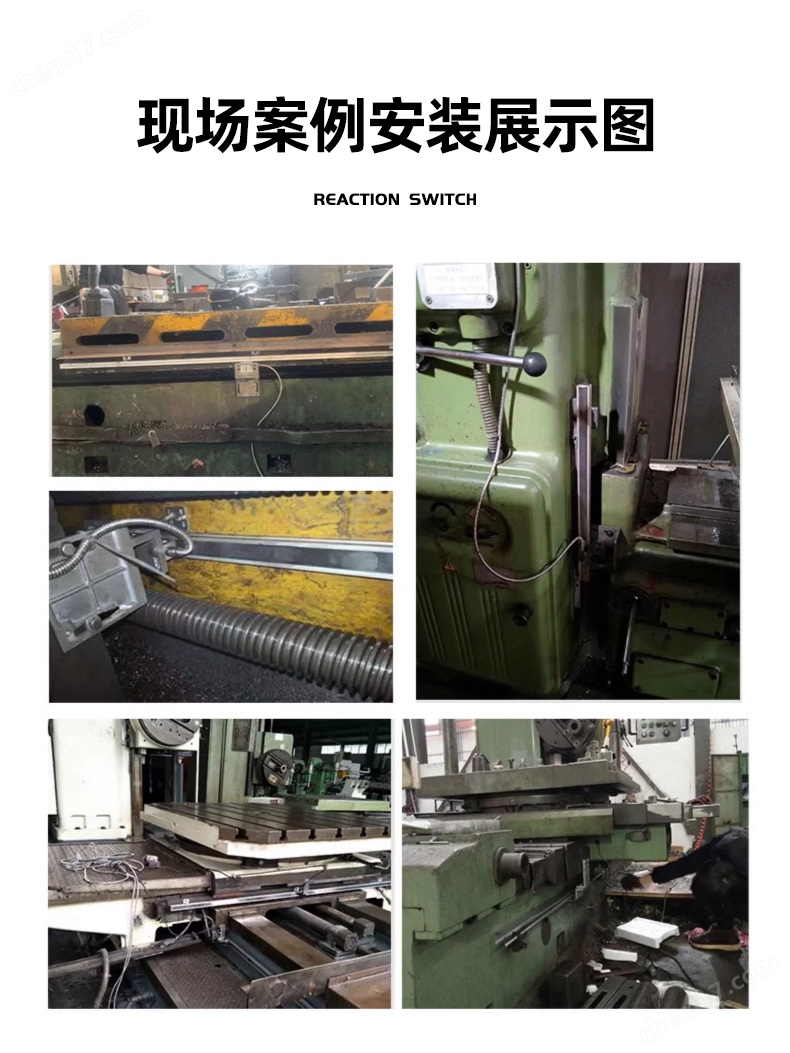

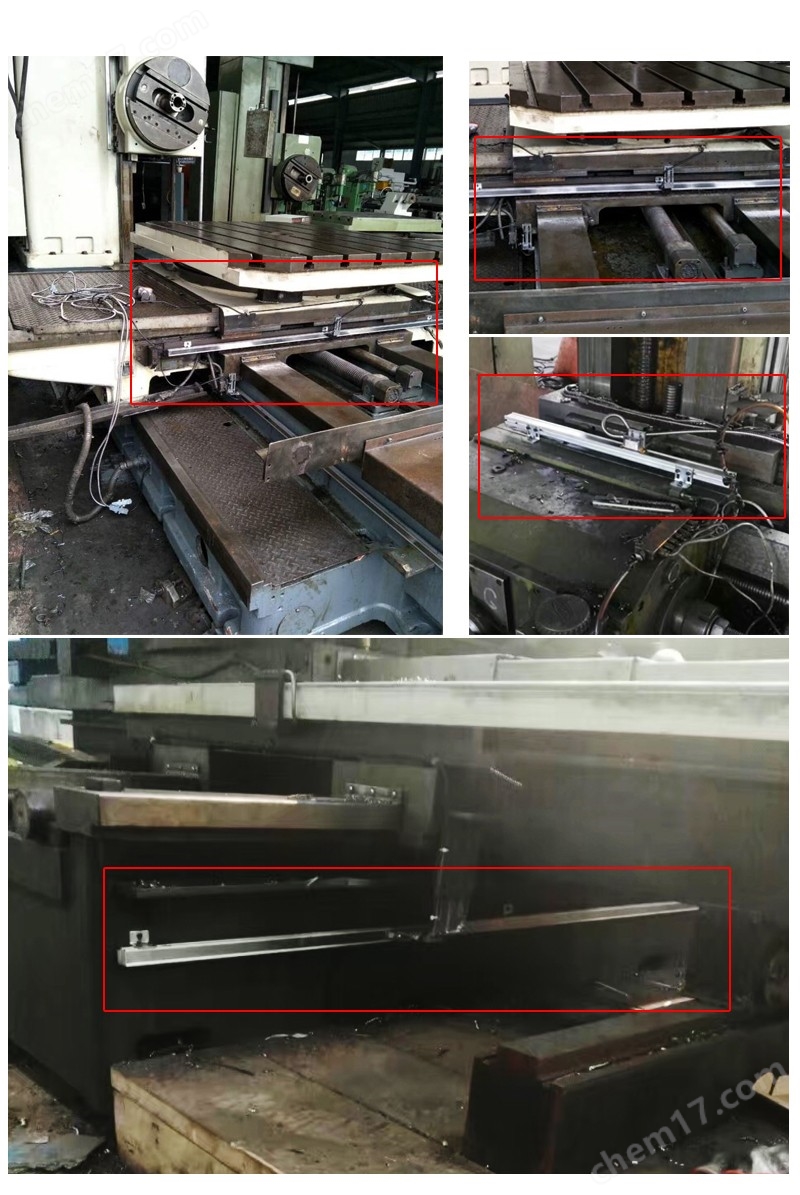

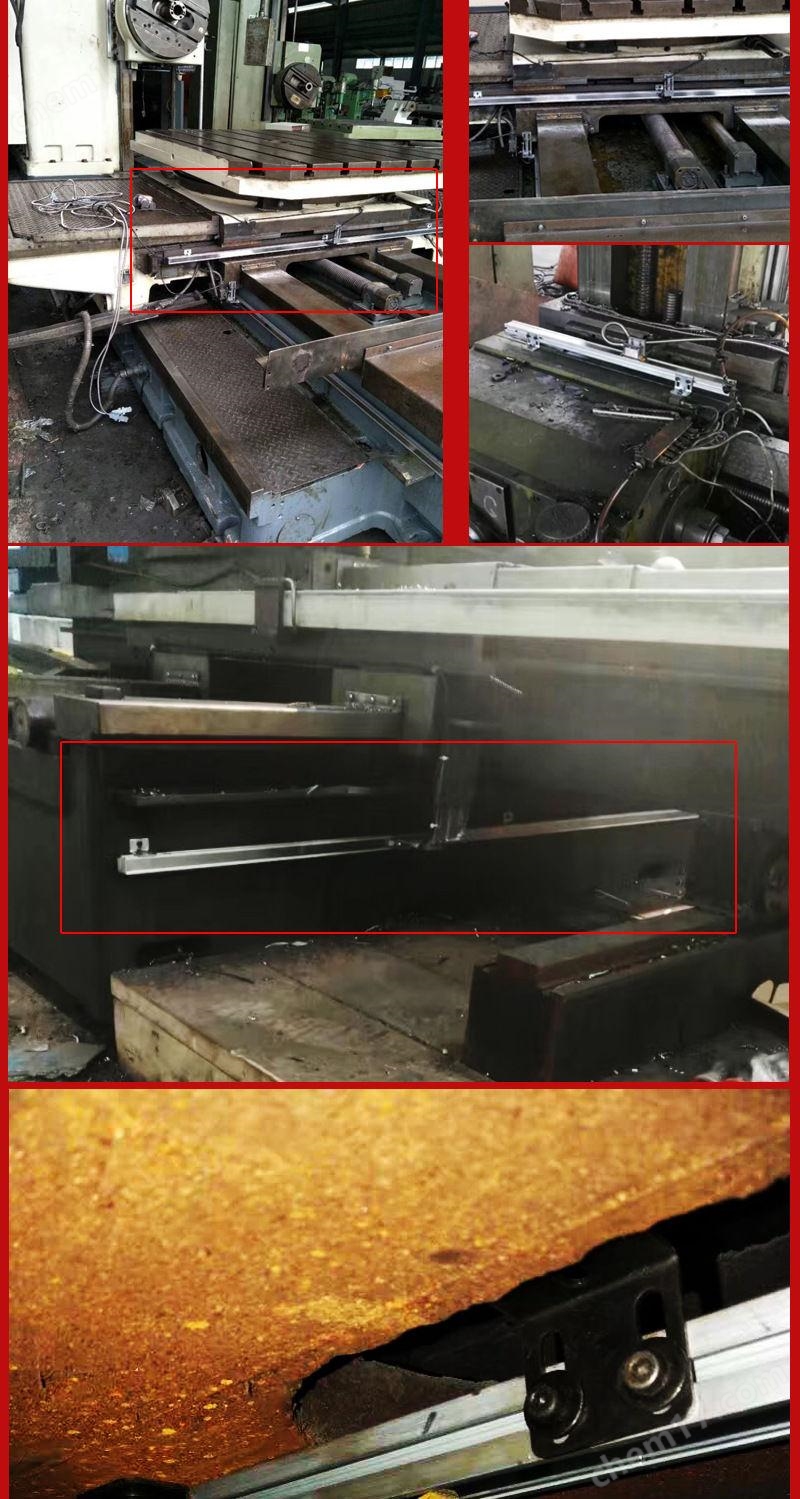

機械安裝實物圖展示：

磁柵尺常見故障及維修：

一、磁柵尺無反應

故障現象：開機后，磁柵尺沒有任何反應，公/英制指示燈也不亮。

二、讀數不穩定

故障現象：磁柵尺讀數波動大，不穩定。

三、讀數偏差大

故障現象：磁柵尺讀數與實際位置偏差較大。

四、對地短路

故障現象：磁柵尺在某一點顯示數據跳動或不顯示數據。

五、其他注意事項

1. 供電電源容量：供電電源要有足夠的容量，以避免因電源容量過小導致的顯示跳動或波動。

2. 靜電干擾和調頻干擾：靜電干擾和調頻干擾可能導致電子尺顯示數字跳動。應確保設備的強電線路與電子尺的信號線分開線槽，并使用屏蔽線進行信號傳輸。同時，應確保電子尺外殼良好接地。

3. 安裝對中性：安裝時確保對中性好，角度容許±12°誤差，平行度容許±0.5mm。如角度誤差和平行度誤差偏大，需進行調整。

4. 磁柵尺老化：對于使用時間過久的磁柵尺，可能因密封老化、雜質積累等原因導致顯示數字跳動。此時可考慮更換新的磁柵尺。

，磁柵尺的常見故障包括無反應、讀數不穩定、讀數偏差大以及對地短路等。針對這些故障，可以從電源線、保險絲、連接配電線路、磁頭與刻度盤間異物、電源電壓穩定性、刻度盤與移動軸配合情況、調節螺絲牢固性、移動軸變形情況、連接線絕緣性、供電電源容量、靜電干擾和調頻干擾以及安裝對中性等方面進行排查和解決。

磁柵尺的安裝方法：

磁柵尺安裝需遵循步驟以確保精度和穩定性，主要包括選擇合適安裝位置、調整平行度、固定方式及電氣連接等關鍵環節。

?安裝位置選擇?

?保護與接近性?：磁柵尺應安裝在便于保護且接近機器導軌的位置，避免暴露于油污、粉塵或機械損傷環境中。??

?方向限制?：安裝方向不限，但應避免防護層面向下，以防雙面膠失效導致松動。??

?移動部件匹配?：通常主尺安裝在移動部件（如滑板），讀數頭固定在機床靜止部分，以減少線纜移動干擾。??

?安裝方法與固定?

?直接粘貼?：磁尺可直接粘貼于設備表面，兩端用螺絲加固。??

?凹槽或防護外殼?：可嵌入預留凹槽或粘貼于鋁合金防護外殼內，再通過支架固定。??

?密封與防護?：水平安裝時密封唇緣朝下，暴露部分建議加金屬蓋板防損傷。??

?平行度與精度調整?

?平行度要求?：主尺安裝面與導軌運動方向的平行度需≤0.1mm/1000mm，必要時加工用底座。??

?讀頭間距?：讀頭與磁尺間距約0.01mm，需緊貼表面滑動以避免檢測失真。??
