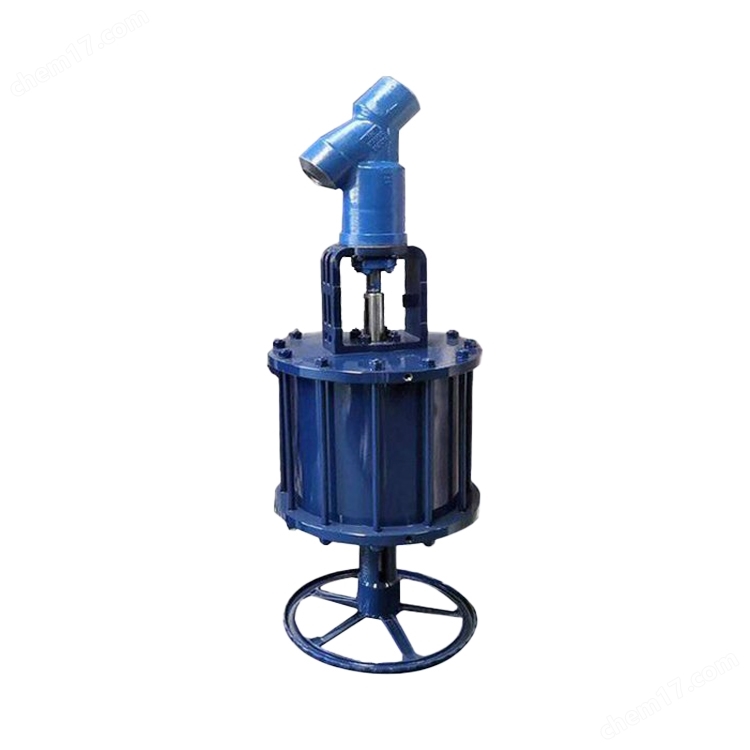

J665Y氣動Y型焊接截止閥綜合介紹

J665Y氣動Y型焊接截止閥Y型截止閥的形式：1.按閥桿螺紋的位置分:外螺紋式、內螺紋式。?

2.按介質的流向分：直通式、直流式。

3.按密封形式分：填料密封截止閥和波紋管密封截止閥。

直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。

J665Y氣動Y型焊接截止閥采用波紋管密封的設計，消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。

一、產品概述及結構特點

• 設計結構：屬直流式截止閥，閥體呈Y型，閥桿與通道成一定角度，液體流動方向幾乎不變，流阻較小。閥體可制成整體式，閥瓣與閥桿為一體結構，能防止管路壓力波動導致內件沖出，結構緊湊且使用安全。

• 連接方式：采用對焊連接，無法蘭設計，適用于高溫高壓工況，閥體可承受溫度變化引起的膨脹收縮，閥座部位結構不會因溫度變化產生變形。

• 密封結構：閥蓋采用壓力自密封設計，通過介質壓力壓緊接合面，介質壓力越高密封越緊密，是高溫高壓大型閥門的優先選擇。密封環有兩種類型，金屬密封環（軟鋼鍍銀，高溫強腐蝕時可用316不銹鋼鍍鉻，并在閥體接觸處堆焊Slite合金防磨損）和復合密封環（柔性石墨+304不銹鋼絲，維修后需更換）。

二、工作原理

• 閥體密封原理：閥體和閥蓋連接處依靠壓力自密封結構，通過閥門內流體壓力實現緊密密封。

• 執行機構工作原理：在普通閥門基礎上安裝氣動執行器，由氣源壓力驅動工作。按運動方式分為直行程與角行程，按執行器分為單作用與雙作用。閥瓣開啟高度通常為閥座通道直徑的1/4，比閘閥小。手輪順時針旋轉時，介質從閥瓣下方進入，需施加足夠密封力；逆時針旋轉則關閉進入口，停止介質流入。

• 氣動閥門定位器原理：按力平衡原理工作。信號壓力增加時，杠桿轉動使檔板靠近噴嘴，噴嘴背壓經放大后送入薄膜執行機構氣室，帶動閥桿移動，反饋凸輪轉動使反饋彈簧拉伸，當彈簧拉力與信號壓力作用平衡時，儀表達到平衡，一定信號壓力對應一定閥門位置。正作用和反作用可通過翻轉凸輪等方式切換。

  三優點

  1.產品結構合理、密封可靠、性能優良、造型美觀，制造和維修比較方便；

  3.工作行程小，啟閉時間短。

  4.密封面推焊司太立硬質合金、耐磨、耐腐、抗摩擦性能好，使用壽命長；

  5.閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；

  6.可采用雙重密封（含波紋管設計），往復試驗10000次，性能更可靠防止外漏現象；

  7.閥桿升降位置指示，更直觀；

  8.零件材質，法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
