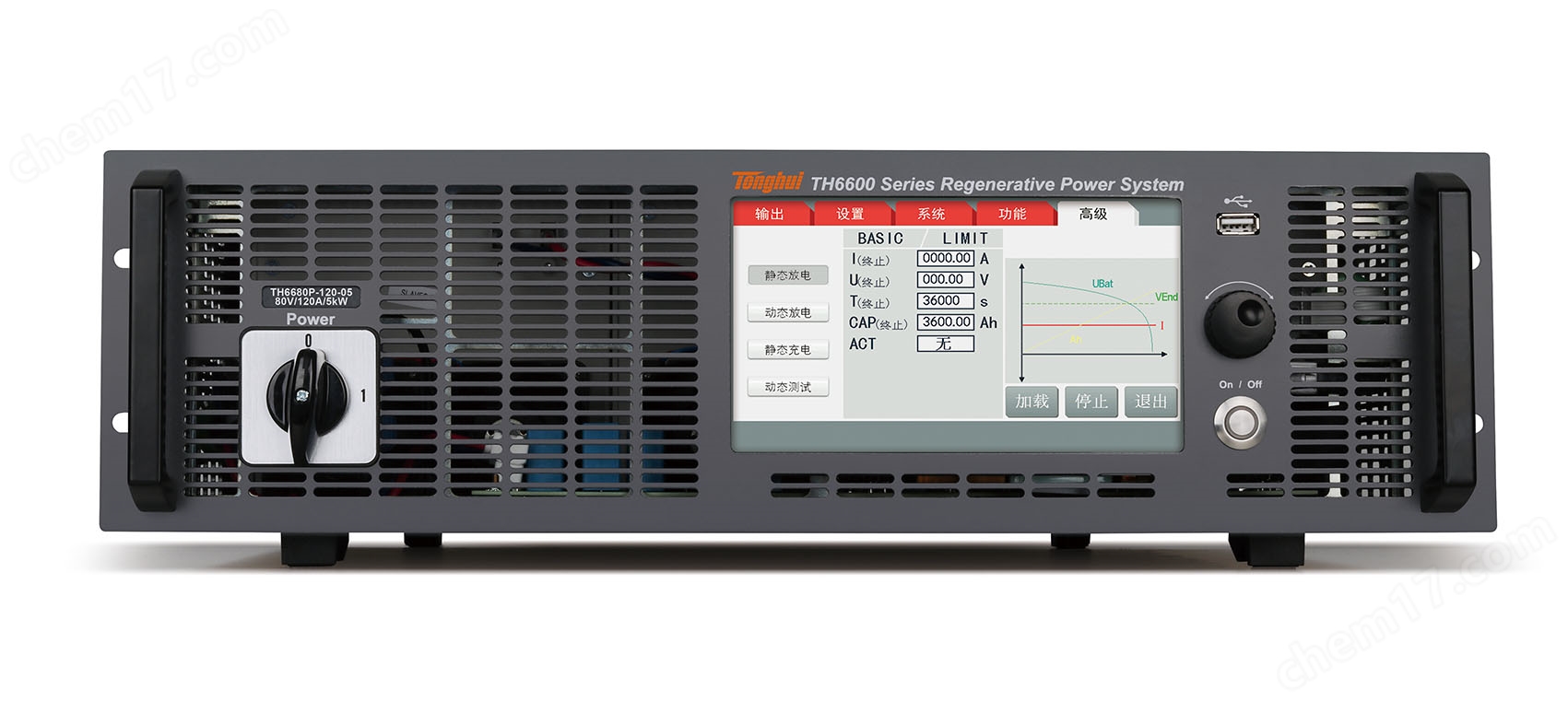

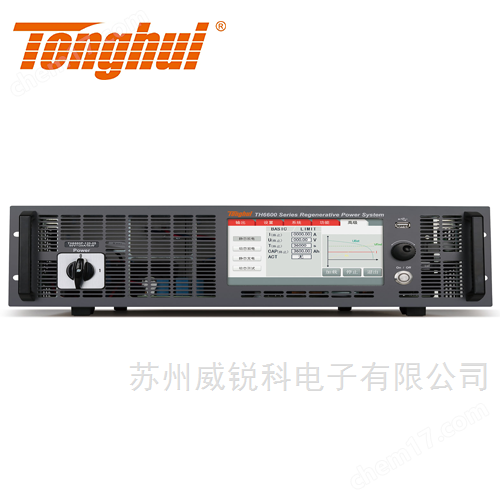

同惠可編程大功率直流電源TH6600P系列在3U的體積內集成了15kW的直流電源，功能強大，單機最大功率15kW。本系列產品利用主從模式支持并機，主動均流，功率最大擴展至480kW,內置函數發生器，可以自由產生任意波形，并可以通過USB接口導入LIST生成波形！具有高可靠性，高效的設置功能和豐富的測量功能。

該系列產品廣泛應用于大功率電池、汽車電子、綠色能源、高速測試等多個領域，是一款功能全面、性能優異、適應廣泛的產品系列！本產品采用7寸TFT 電容觸摸屏，具有優秀的人際交互體驗，顯示信息更豐富，設置參數更方便，并且具有多CPU處理架構，使用戶響應更及時。具有標準3U高 19英寸機架寬度，方便客戶組建自己的測試系統！

同惠可編程大功率直流電源TH6600P系列產品特點：

• 寬范圍交流輸入電壓:360VAC-528VAC

• 輸出電壓0-80VDC

• 三種電流輸出機型:120A ,240A ,360A • 三種功率輸出機型:5kW,10kW,15kW

• 寬范圍定功率輸出,可最大擴展至480kW

• 具有電源模式下CV、CC、CR、CP

• 內置各種函數發生器

• 7寸24位色TFT LCD電容型觸摸屏

• 高功率密度: 3U高、19英寸機箱寬，單機最大功率15kW

• 功率因數高達0.99

• 可利用旋鈕對電壓電流值進行粗調和細調

• 可設定定時輸出時間(0.01-9999.99S)

• 屏幕信息存儲于U盤

• 中英文可操作界面

• 靈活方便的文件操作系統

• 可通過USB HOST自動升級儀器操作軟件

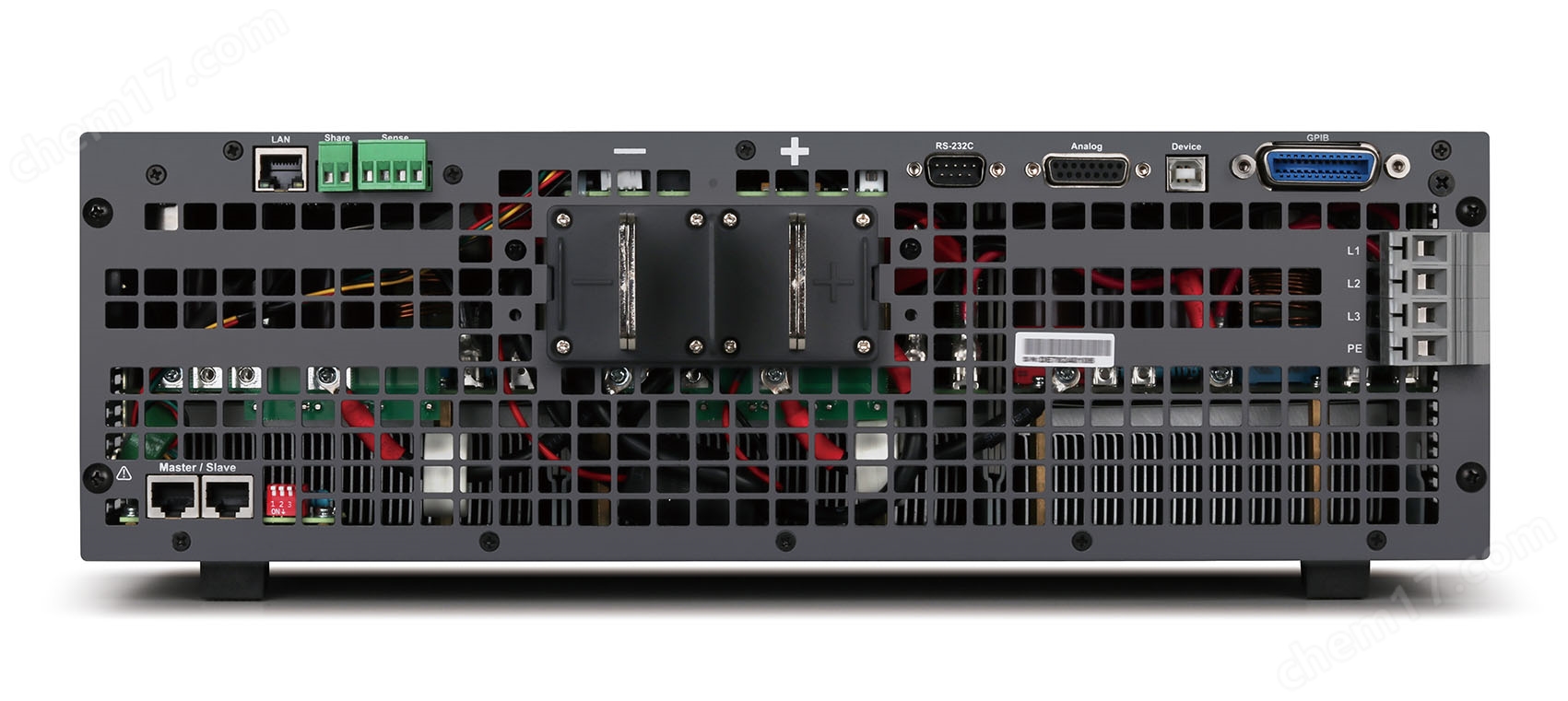

• Analog接口用于實現外部模擬控制

• RS232、USB HOST、USB Device、LAN、GPIB可方便

與PC進行數據通訊以及對儀器的遠程控制

• 自帶硬件OVP、OCP、OPP、OTP保護

• 支持SCPI和MODBUS協議

產品優勢：

A.寬范圍輸出

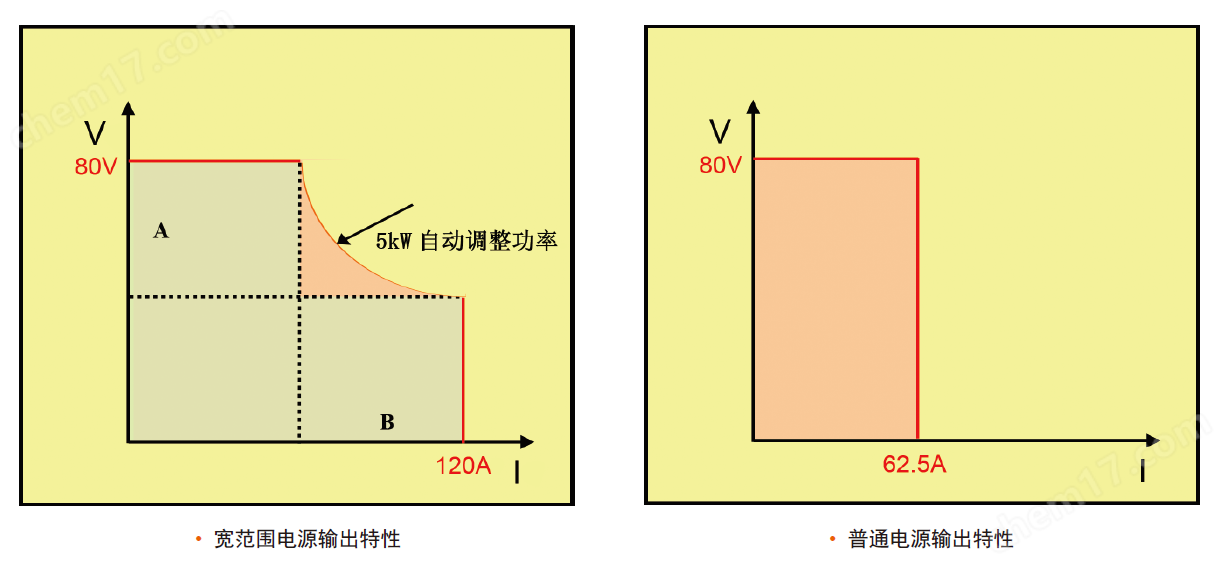

寬范圍電源較于普通電源具有更寬的輸出電壓、電流范圍，單型號電源可滿足客戶多規格產品的測試需求。電源的電壓與電流的輸出受極限功率的限制，減少輸出電流可獲得更高的電壓或者通過減少輸出電壓可以獲得更大的輸出電流，因此要比傳統的“矩陣”電源更加靈活。如圖所示：

B.主從模式并機，擴展輸出

由于單機輸出最大支持360A，功率最大支持15kW，對于更大功率或電流輸出，需要將多臺相同型號儀器并機輸出。

TH6600P系列支持以主機、從機模式并機，若多臺儀器并機時，需將其中一臺設定為主機，其余儀器均設定為從機，從而可通過主機控制所有從機，此時整個并機系統可看作單臺儀器操作。

主從模式并機支持1臺主機、最多15臺單機，合計16臺。

C.     數據記錄功能、定時功能

在測試產品過程中，通常需要將產品測量參數實時記錄，用于產品質量分析或測試結果回溯，如圖所示：

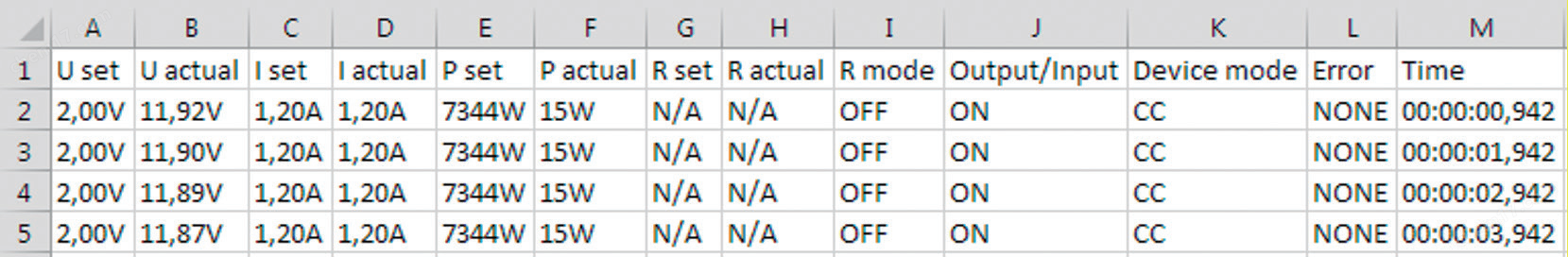

TH6600P系列內置的數據記錄功能支持以時間間隔、設定記錄數或定時方式，將儀器當前測量的電壓、電流、功率、電阻等記錄至緩存，并將測試結果自動保存至外接U盤上，保存文件格式為CSV，如圖所示。

定時功能支持以倒計時方式切斷儀器輸出/輸入。

D.      內置函數發生器

TH6600P系列內置了真實函數發生器，應用于輸出電壓或輸出電流。

儀器內置了正弦波、三角波、方波、梯形波等標準波形，可隨時調用并輸出。

儀器支持測試序列或任意信號發生器生成更復雜的函數信號，這些函數信號可分成99組序列，用于研發和產品的測試。生成的函數信號和序列可存儲至U盤，方便調用。

E.     高級功能：列表測試

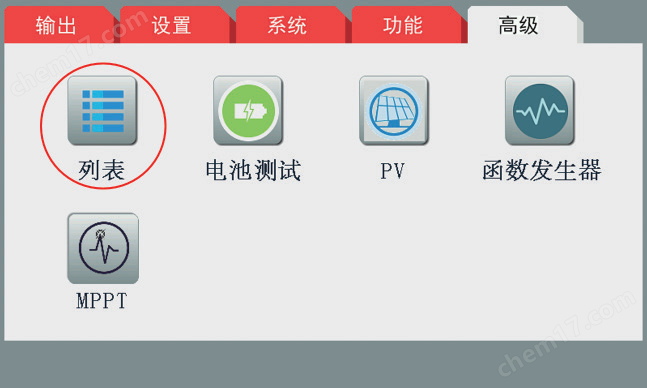

       TH6600P系列高級功能支持列表測試，對于需要復雜的測試步驟，可通過列表測試序列進行。

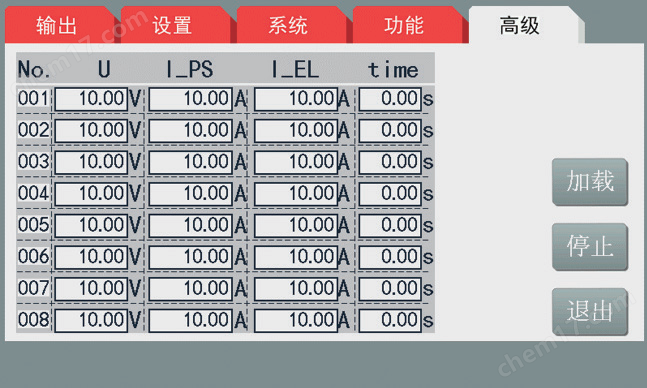

       列表測試支持源/載電壓、源電流、載電流及時間設置，最多可設置99組測試序列，測試序列可生成任意波文件供函數信號發生器調用。

產品應用

■ 研發和設計驗證通用測試

■ 新能源太陽能電池，新動力汽車，電動自行車

■ 生產線工作臺常規測試、維修

■ 自動化設備集成測試

■ 太陽能光伏模擬測試

■ 教學實驗室

■ LED測試

同惠授權代理商：蘇州威銳科電子有限公司

我們的優勢：同惠、是德、泰克、日置、固緯、海思、安柏、艾德克斯、普源等

訂購信息：

TH6680P-120-05         80V 120A 5kW

TH6680P-240-10         80V 240A 10kW

TH6680P-360-15         80V 360A 15kW

TH66200P-70-05         200V 70A 5kW

TH66200P-140-10         200V 140A 10kW

TH66200P-210-15         200V 210A 15kW

TH66360P-40-05         360V 40A 5kW

TH66360P-80-10         360V 80A 10kW

TH66360P-120-15         360V 120A 15kW

TH66500P-30-05         500V 30A 5kW

TH66500P-60-10         500V 60A 10kW

TH66500P-90-15         500V 90A 15kW

TH66750P-20-05         750V 20A 5kW

TH66750P-40-10         750V 40A 10kW

TH66750P-60-15         750V 60A 15kW

TH661000P-40-15         1000V 40A 15kW

TH661500P-30-15         1500V 30A 15kW
