ME-Messsysteme傳感器TD50用于納米材料扭轉模量測試

Me?systeme GmbH自1995年起開始生產用于力、應變和扭矩測量的傳感器和評估電子裝置。專注于應變片（strain-gauge）技術，覆蓋從傳感器設計、貼片工藝到高精度評估電子設備的完整鏈條，可為研發、質保及產線自動化提供高可靠的力、扭矩、加速度、位移測量解決方案。

主要產品:

ME傳感器

ME力傳感器

ME扭矩傳感器

ME多軸傳感器

ME測量放大器

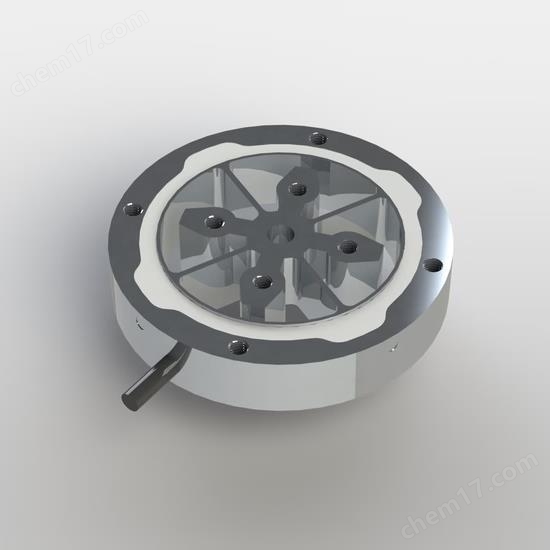

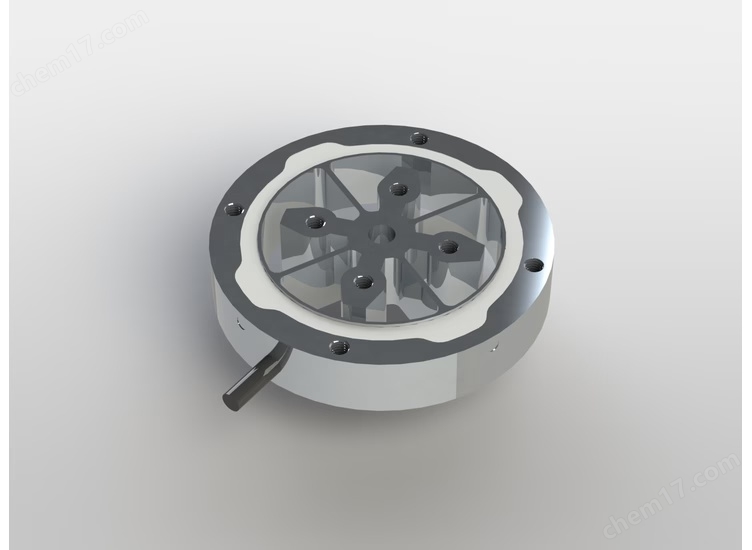

ME傳感器TD50 150mNm

彈性體 4組S形彎曲梁（7075-T6鋁合金） 應變集中設計，靈敏度提升300%

過載保護 內置機械止動槽（±200%額定扭矩） 抗意外沖擊，10萬次壽命零漂移

安裝接口 雙法蘭結構（4×M3螺紋孔） 外法蘭固定/內法蘭加載，適配微電機軸

尺寸優化 ?50×10mm集成至手表機芯/微機械空隙

量程范圍 ±0.15 Nm（可定制±0.05~±0.5 Nm） 覆蓋手表發條至微型電機扭矩

非線性度 ≤±0.1% F.S.  醫療微創器械扭矩控制精度0.001Nm

抗偏載能力 徑向力＞200N不干擾扭矩測量 解決微型裝配軸系不對中難題

溫度漂移 ＜0.005%F.S./℃（全橋溫度補償） 無恒溫環境高精度測量

轉速耐受 10,000 rpm（動平衡校準） 微型渦輪機測試適用

線纜：2米STC-31V-4雙絞屏蔽線（4芯，24AWG），耐彎折＞50萬次

連接器：IP67級航空插頭（可選）

當扭矩＞0.3Nm時，S形梁接觸止動壁，剛性限位保護應變計

應用

精密制表 發條扭矩均勻性測試（0.05Nm量程）

微電機質檢 無人機舵機堵轉扭矩監測（0.12Nm）

科研儀器 納米材料扭轉模量測試（0.5Nm+10μNm分辨力）

型號示例：

ME傳感器TD50 150mNm

ME傳感器KA90 28t

ME傳感器SX50-750

ME測量放大器GSV-11H 010/20/2

ME測量放大器GSV-1H 010/250/2

ME測量放大器GSV-1A 010/250/3,5

ME測量放大器GSV-1A 010/250/2

ME測量放大器GSV-1A 4-20/250/2/M12

ME傳感器KD40s 1kN

ME傳感器KD40s 20N

ME傳感器KD24s 50N

ME傳感器KD24s 10N

ME傳感器K3A100 20kN/60kN
