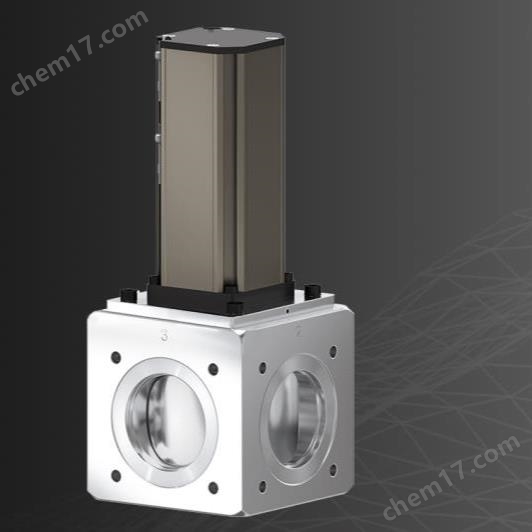

瑞士VAT-09.1 - 帶保護圈的高真空閘閥
如果氣流中副產品的比例很高，形成的沉積物可能會導致閥門故障以及計劃外的維護工作。09.1 帶保護圈的高真空閘閥可避免這一問題。得益于其具有自清潔功能的特殊楔形設計以及保護圈，即便閥座上有大量沉積物，該高真空閘閥依然可以平穩地打開和關閉。由于閥板的楔形設計，沉積物會被專門推離閥座或閘封，以始終保證可靠的密封性。此外，保護圈通過在閥門打開位置覆蓋外殼，防止在板中積聚任何沉積物。09.1 高真空閘閥在壓差高達 1 bar 的情況下可以正常運轉。
09.1 帶保護圈的高真空閘閥已經安裝在各種工藝條件下的嚴苛應用中，證明了其在次晶圓廠應用領域的可靠性。它可以輕易集成到任何應用中。
09.1帶保護圈的高真空閘閥為氣動類型。控制閥的標準電壓為 24 VDC。標準密封材料為氟橡膠，但可根據要求使用其他材料。此外，還可以集成軟抽功能，并為測量儀器等增加額外的接入點。
也可查看
09.1 采用楔形設計的高真空閘閥
09.2 HV 楔形設計的高真空插板閥
特點:
由于楔形設計，此高真空閘閥具有自清潔功能
保護圈可防止積聚沉積物
閥門可在壓差高達 1 bar 時開啟
優勢:
在極惡劣條件下擁有出色的可靠性
維護周期延長
低運行成本
技術參數：
尺寸 | DN 100mm (4") | ||
|---|---|---|---|
驅動器 | 氣動 | 雙作用 | |
閥體材料 | 不銹鋼 | ||
饋通件 | 波紋管 | ||
標準法蘭 | ISO-F | ||
泄漏率 | 閥體 | < 1 × 10-9 mbar ls-1 | |
| 閥座 | < 1 × 10-7 mbar ls-1 | ||
壓力范圍 | 1 × 10-8 mbar to 1.2 bar (絕對壓強) | ||
閥板可承受壓差 | ≤ 1.2 bar | ||
打開時可承受壓差 | ≤ 1 bar | ||
維護前開關次數 | 1000 次 | ||
溫度 | 閥體 | ≤ 150 °C | |
驅動器 | ≤ 100 °C | ||
電磁閥 | ≤ 50 °C | ||
位置指示器 | ≤ 70 °C | ||
材料 | 閥體、閥板 | AISI 304 (1.4301) | |
波紋管 | AISI 633 (AM350) | ||
密封 | 閥蓋、閥板 | 氟橡膠（含氟彈性體） 可選：FFKM | |
安裝位置 | 任何位置 | ||
電磁閥 | 24 VDC，1 W | ||
位置指示器：觸點額定值 | 電壓 | 24 VAC/DC | |
電流 | ≤0.5 A | ||
功率 | 最大為 10 W | ||
| 重量 | 20 kg / 44.1 lbs | ||
