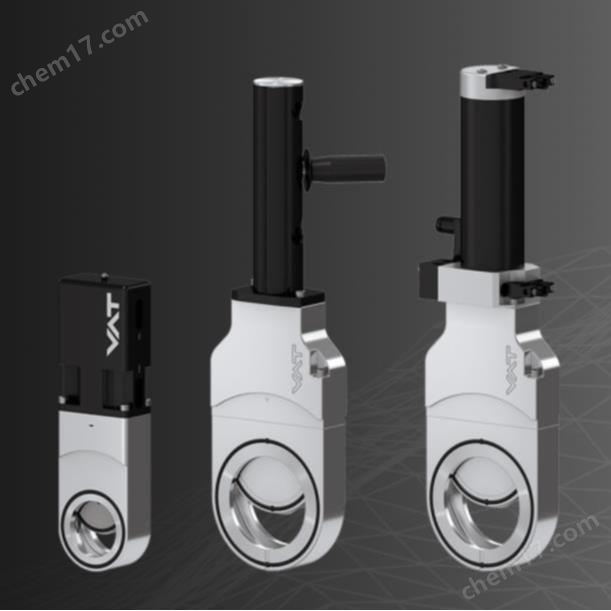

瑞士VAT大型高壓擺式隔離閥16.8系列
16.8大型高真空擺式隔離閥在惡劣的工藝條件下也能提供可靠的隔離性能。它是大流量應用中隔離要求的理想選擇,如大型涂層或顯示器生產系統。因此,它提供了DN400和500mm的規格。16.8閥門提供可選的3位氣動或標準氣動,均為雙作用。
由于其特殊的分體式設計,它允許在不拆卸管道連接或工藝室連接的情況下進行維護。其纖細的設計允許將16.8尺寸的隔離閥直接安裝在工藝室中,減少了通常在工藝室-閥門-泵連接中所需要的體積。
16.8系列很容易集成到各種真空工藝中,憑借其堅固的設計和各種設計選項。
16.8系列已經安裝在全球數百個不同工藝條件下的批量和在線生產系統中,它在各方面都證明了其出色的性能。
16.8大型高真空擺式隔離閥有鋁制的,有ISO-F和JIS的標準法蘭接頭。可以集成客戶特定的法蘭。其他更多的選擇是用于粗加工(旁通)、通風或用于測量的端口。由于16.8尺寸的隔離閥經常被用來隔離渦輪泵,所以也可以提供防濺網。
16.8大型高真空擺式隔離閥的主要特點
特點:
對大真空量進行可靠的隔離
在惡劣的條件下也有可靠的性能
通過狹長的機身設計實現快速和簡單的維護
優勢:
高度正常運行時間
運行成本低
可根據工藝要求調整
技術參數:
尺寸 | DN 400 (16"), DN 457 (16"), DN 500 (20") | |
---|---|---|
驅動器 | 氣動 | 雙作用 |
3位氣動 | 雙作用 | |
閥體材料 | 鋁 | |
貫通性 | 旋轉式貫通件 | |
標準法蘭 | ISO-F, ASA, JIS | |
泄露率 | 閥體;閥座 | < 1 × 10-9 mbar ls-1 |
壓力范圍 | 1 × 10-8 mbar to 1.2 bar (絕對壓強) | |
閥板可承受壓差 | ≤ 1.2 bar | |
打開時可承受壓差 | ≤ 30 mbar | |
維護前開關次數 | 10萬次 | |
溫度 | 閥體 驅動器 電磁閥 位置指示器 | ≤ 120 °C ≤ 80 °C ≤ 50 °C ≤ 80 °C |
加熱和冷卻速率 | ≤ 30 °C h-1 | |
材料 | 閥體 碟型 貫通件(與介質接觸的部分) | EN AC-421000 (3.2371) EN AW-6082 (3.2315) EN AW-6082 (3.2315), AISI 303 (1.4305) |
密封 | 閥帽 碟型 貫通件 | 氟橡膠 (Viton®) |
安裝位置 | 任何位置 | |
電磁閥 | 24 V DC, 5.4 W (可根據要求提供其他值) | |
位置指示器:觸點額定值 | 電壓 電流 | ≤ 50 V AC/DC ≤ 3 A |
閥門位置指示 | 視覺(機械) |
瑞士VAT大型高壓擺式隔離閥16.8系列
商品編號16854-PA28商品編號16852-PA44商品編號16852-PA24商品編號16854-PA44商品編號16852-PA48
商品編號16852-PA28商品編號16854-JA24商品編號16854-PA48商品編號16852-AA44商品編號16854-JA44
商品編號16854-PA24商品編號16852-JA24商品編號16854-AA48商品編號16852-JA44商品編號16854-AA24
