一、概述

HTBC-V低壓氧化鋅避雷器測試儀是專門用于檢測1KV，2KV，4KV低壓無間隙氧化鋅避雷器直流1mA電壓（U1mA）和0.75 U1mA下的泄漏電流。

特別適合高鐵、地鐵、軌道交通等直流4KV及以下,交流3KV及以下的避雷器測試。產品符合JIS E 5003《鐵道車輛用直流避雷器的試驗方法》、GB 11032-2000 《交流無間隙金屬氧化物避雷器》、GBT 25890.5-2010 《軌道交通地面裝置 直流開關設備 第5部分：直流避雷器和低壓限制器》的測試要求。根據要求應在每年雷雨季前和必要時應該對避雷器進行檢測。

本公司根據實地測量需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合。操作設置人性化，儀器自帶可充電電池。通過遙控器實現遠程遙控測量，并根據測量規程要求增加了自動測量環境溫度功能，帶有大容量存儲器，可存儲50組測試數據，掉電不丟失。配備高速熱敏打印機大大提高了測試結果打印速度。是電力系統檢修部門和氧化鋅避雷器生產廠家檢驗的專用設備。

二、高鐵地鐵/軌道用氧化鋅避雷器測試儀產品技術參數

1、 測量范圍：電壓：0～8kV      電流：0～1100μA

2、 分辨率：  電壓：0.01 kV     電流：0.5μA

3、 測量誤差：2％（滿度）±2字

3、 內置電源充電時間：2-3小時

4、 內置電源使用時間：≥4小時

5、 遙控有效距離：100M

6、 環境溫度：-10℃～50℃

7、 相對濕度：25℃時≤85％

8、 海拔高度：＜1000M

9、 充電電壓：AC100V-240V

10、電源頻率：50±1HZ

三、高鐵地鐵/軌道用氧化鋅避雷器測試儀性能特點

1、溫度測量：自動感應環境溫度并記入測試結果。

2、遙控測試：通過遙控器實現遠程遙控測試，讓測試更加安全、方便、快捷。

3、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。

4、使用方便：中文菜單操作，測量數據顯示直觀，內置前換紙打印機換紙方便，打印速度快。

5、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。

6、可存儲50組測試數據，掉電不丟失，并能隨時查看打印。

7、攜帶方便：高度、體積、重量僅為同類產品的3 0 %～7 0 % ， 攜帶方便。8、功能齊全：測量、顯示、時鐘、溫度、結果打印一步到位。

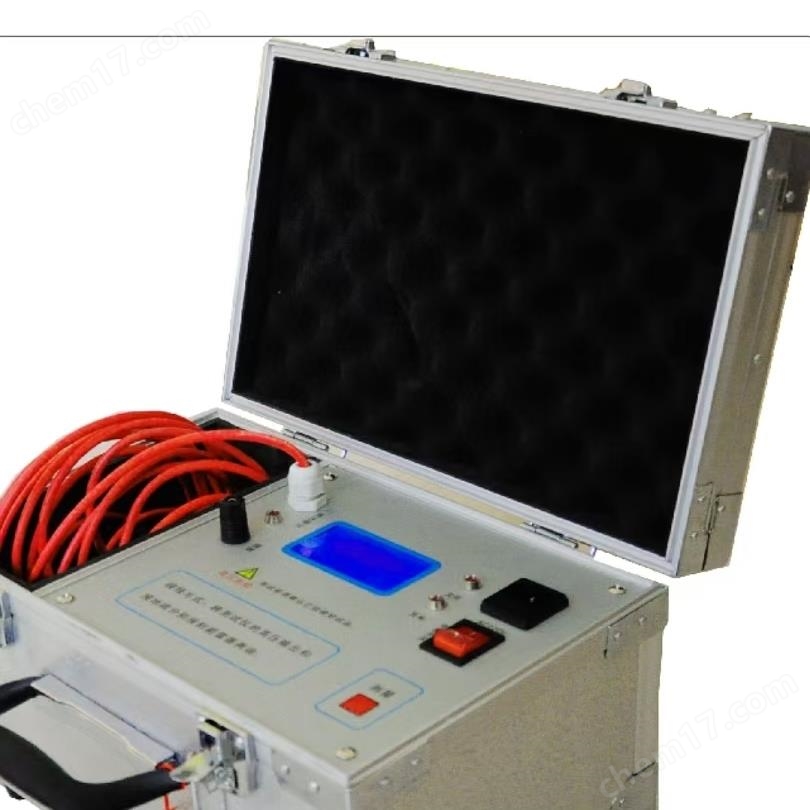

四、面板功能介紹

                           圖1

1、液晶顯示窗口

2、電池欠電壓指示燈（內部電池電量不足時燈亮，對測試有影響，請及時充電。）

3、AC220電源插座（交流220V電源輸入口及充電接口。）

4、充電指示燈（當電源插座接上電源時內部電池開始充電，此時充電指示燈點亮，當電池充足電后指示燈熄滅。）

5、電源開關（控制儀器的打開與關閉。）

6、操作鍵盤（設置測量參數和控制測量及打印。配有遙控器的儀器，同時按下遙控器上兩個按鍵開始測試   ）

7、高壓輸出端（當開始測量時此輸出端為直流高壓0-8KV，請注意安全！）

8、高壓輸出指示燈（當有高壓輸出時燈亮，沒有高壓輸出時燈滅。）

9、接地端（連接避雷器的另一端，用于測量避雷器的漏電流。）

10、打印機（測量完后直接按打印鍵打印測試結果。）
