M-iPLAN-APO NIR-HD20/50 Shibuya近紅外校正物鏡
參考價 | ¥ 100 |
訂貨量 | ≥1件 |
- 公司名稱 深圳維爾克斯光電有限公司
- 品牌 Shibuya/涉谷光學
- 型號 M-iPLAN-APO NIR-HD20/50
- 產地
- 廠商性質 代理商
- 更新時間 2025/7/18 8:46:03
- 訪問次數 25
聯系方式:劉先生18926463275 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 綜合 |
---|
5-50×,焦距40-4mm,450-1800nm波長近紅外物鏡M-iPLAN-APO NIR
Shibuya近紅外校正物鏡,M-iPLAN-APONIR系列,涵蓋5-50×倍率,焦距40-4mm,近紅外線物鏡適用于450-1800nm寬波長范圍,是飛秒激光與近紅外激光加工專用的高NA無限遠補償物鏡,近紅外校正物鏡也可用于明視野觀察。NIR物鏡系列采用無限遠校正光學系統,95mm焦距設計,在可見光至近紅外區域均進行修正,具備高分辨率特性,其中近紅外激光物鏡LCD系列針對0.7mm厚度進行修正,可透過液晶玻璃實現明視野觀察,十分適合激光加工場景。近紅外線物鏡可滿足近紅外激光加工及明視野觀察的高精度需求。
Shibuya近紅外物鏡(M iPLAN APO NIR系列)是飛秒激光、近紅外激光加工用高度NA無限遠補償物鏡。也可以用于明視野觀察。近紅外激光物鏡具有以下特點:
- 無限遠校正光學系統
- 修正設計到可見光區域和近紅外區域
- 高分辨率規格
- 近紅外校正物鏡LCD系列是0.7mm修正設計,透過液晶玻璃的明視野觀察
- 近紅外激光物鏡適合激光加工
- 有各種各樣的物鏡。大型光學制造商也制作了高價的特別訂購品以合理的價格提供。
Shibuya近紅外校正物鏡技術參數表:
型號 | 倍率 | 數值孔徑NA | 工作距離WD | 焦距F | 分辨率R | 焦點深度DOF | 波長 | (φ24目鏡)(mm) |
M-iPLAN-APO NIR5 | 5倍 | 0.13 | 44.6mm | 40mm | 2.12μm | ±16.3μm | 450?1800nm | φ5mm |
M-iPLAN-APO NIR7 | 7倍 | 0.22 | 36.4mm | 28.6mm | 1.25μm | ±5.7μm | 450?1800nm | φ3.57mm |
M-iPLAN-APO NIR10 | 10倍 | 0.28 | 34mm | 20mm | 0.98μm | ±3.5μm | 450?1800nm | φ2.5mm |
M-iPLAN-APO NIR20 | 20倍 | 0.29 | 31mm | 10mm | 0.95μm | ±3.3μm | 450?1800nm | φ1.25mm |
M-iPLAN-APO NIR50 | 50倍 | 0.55 | 13mm | 4mm | 0.5μm | ±0.9μm | 450?1800nm | φ0.5mm |
M-iPLAN-APO NIR-HD20 | 20倍 | 0.42 | 20.68mm | 10mm | 0.65μm | ±1.6μm | 450?1800nm | φ1.25mm |
M-iPLAN-APO NIR-HD50※ | 50倍 | 0.67 | 10mm | 4mm | 0.41μm | ±0.6μm | 450?1800nm | φ0.5mm |
M-iPLAN-APO LCD-NIR-HD20 | 20倍 | 0.45 | 16.7mm | 10mm | 0.61μm | ±1.4μm | 450?790nm | φ1.25mm |
M-iPLAN-APO LCD-NIR-HD50 | 50倍 | 0.8 | 3.34mm | 4mm | 0.34μm | ±0.4μm | 450?790nm | φ0.5mm |
近紅外物鏡外形圖:

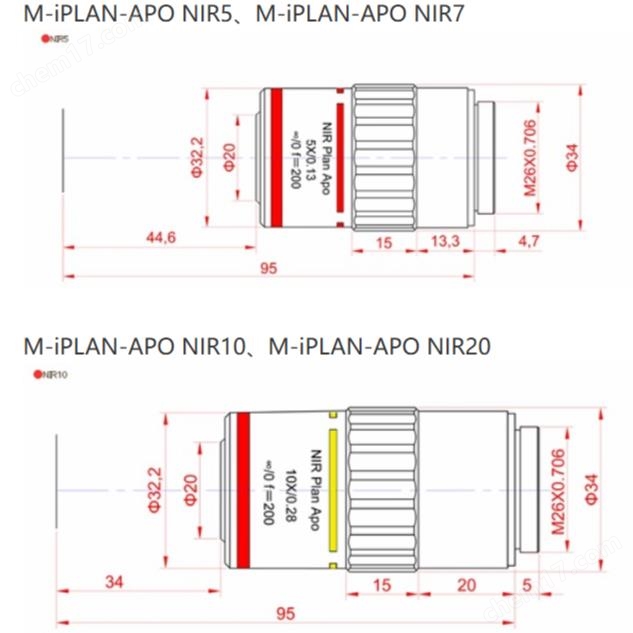

M-iPLAN-APO NIR5、M-iPLAN-APO NIR7
M-iPLAN-APO NIR10、M-iPLAN-APO NIR20
NIR物鏡M-iPLAN-APO NIR50

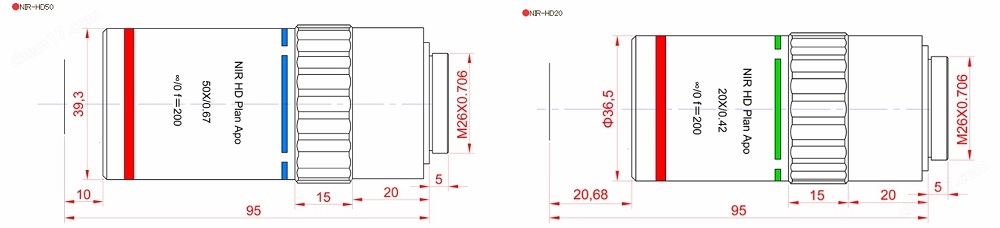

M-iPLAN-APO NIR-HD20、M-iPLAN-APO NIR-HD50

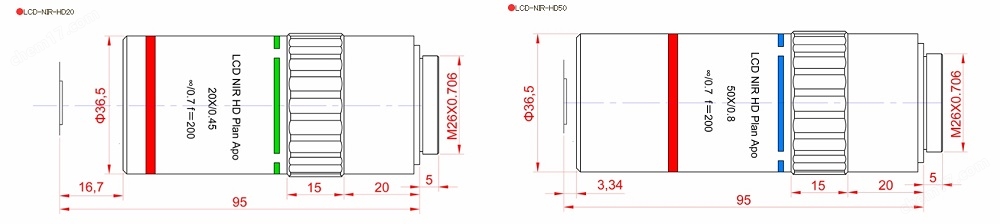

M-iPLAN-APO LCD-NIR-HD20、M-iPLAN-APO LCD-NIR-HD50
