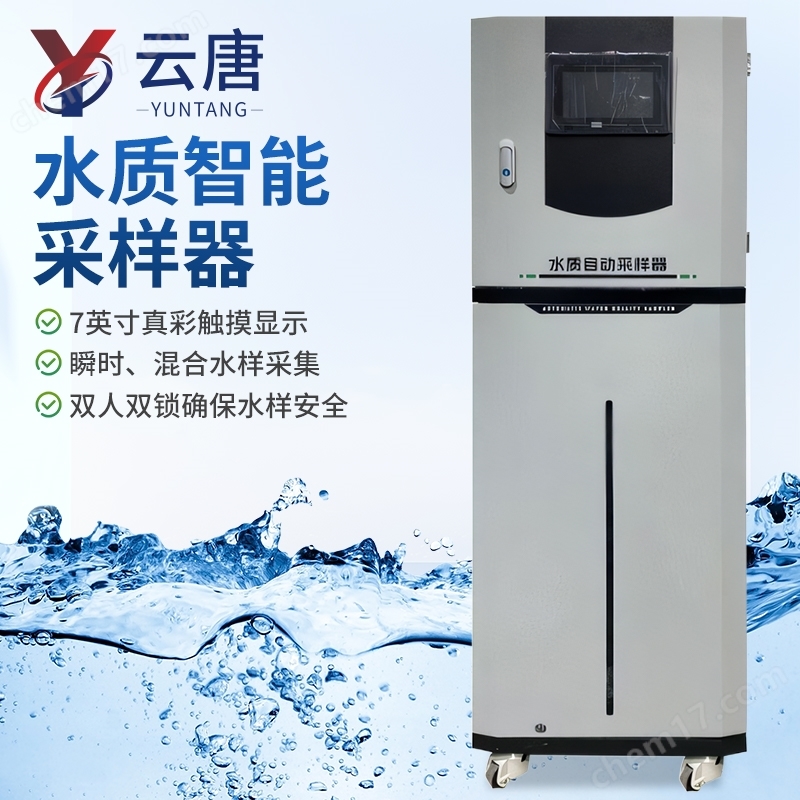

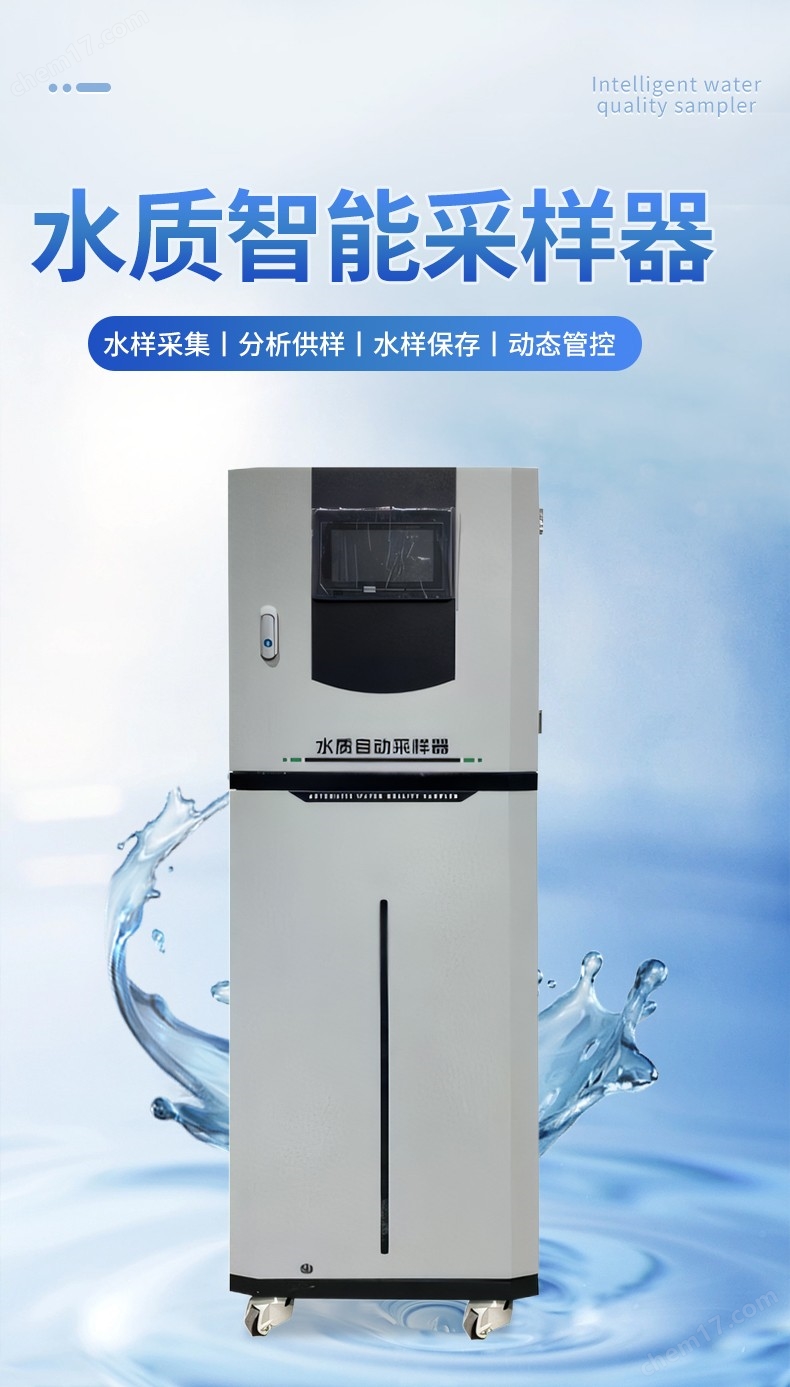

云唐水質采樣器產品概述

這是一款具有水樣采集、分析供樣、水樣保存、動態管控等功能的連續自動采樣器。滿足HJ 372-2007《水質自動采樣器技術要求及檢測方法》，適用HJ 353、354、355系列標準，符合HJ 212-2017《污染源在線自動監測系統數據傳輸標準》相關要求，參照HJ 493-2009《水質采樣樣品的保存和管理技術規定》，能夠滿足且高于污染源在線監測的采樣需求，同時適用于智慧水務、緝毒采樣、病毒采樣、地表水采樣等。

產品特色

節能：最大功率190W, 平均功率45W。 用環保的方式完成環保事業。

可靠：維護周期≥168h，蠕動泵管等耗品平均使用壽命三年；

與水接觸的所有容器均為模具加工的耐腐蝕材料；

與水接觸或可能會意外接觸水的用電設備均為直流24V供電，更好的保護使用者；

水樣冷藏箱物理鎖與密碼電子鎖并用，雙人雙鎖確保水樣安全；

多種固定劑添加保障不同因子留存時間更長；

合理的混勻桶結構，高速攪拌讓水樣混勻更完-全，攪拌槳外四氟內304鋼的結構確保不與水 樣發生化學反應；

智能：斷電保護功能使采樣器在因不可抗力導致采樣器運行中斷電，再次上電時，采樣器所設定的參數不會改變，且能夠恢復到斷電前的工作模式繼續運行；

簡單：安裝簡單，一人一小時既能完成一臺采樣器的現場安裝；

維護：混勻桶手動清洗1分鐘、過濾器清洗2分鐘、供樣管路更換3分鐘、蠕動泵管更換4分鐘、留樣瓶清洗5分鐘，醫用級硅膠軟管清洗6分鐘，設備維修更換最復雜的配件不超過10分鐘；

產品組成

水質自動采樣器主要包括水樣采集單元、水樣制備單元、水樣分配單元、水樣留樣單元、水樣冷藏單元、控制單元。

1、水樣采集單元：包括采樣管路和采樣泵等。

2、水樣制備單元：包括2個混合水樣制備裝置等。

3、水樣分配單元：包括供樣管路和供樣泵等。

4、水樣留樣單元：包括留樣管路、留樣泵、留樣瓶等。

5、水樣冷藏單元：包括冷藏箱、溫度控制裝置等。

6、控制單元：包括水質自動采樣器控制的硬件和軟件，控制水質自動采樣器采樣、供樣、留樣等過程中各部件運行，完成數據處理、傳輸的部分。

技術參數

1、工作環境：溫度5℃-40℃  濕度<85%  電壓220V±22V  電源頻率：(50±0.5)Hz

2、絕緣阻抗：≥20MΩ

3、執行標準：

HJ 372《水質自動采樣器技術要求及檢測方法》

HJ 493《水質采樣樣品的保存和管理技術規定》

HJ 212 污染源在線自動監測系統數據傳輸標準

HJ 353 水污染源在線監測系統 (CODCR、NH3-N 等)安裝技術規范

HJ 354 水污染源在線監測系統 (CODCR、NH3-N 等)驗收技術規范

HJ 355 水污染源在線監測系統 (CODCR、NH3-N 等)運行技術規范

GB/T 13306 標牌

4、顯示屏：7英寸真彩觸摸顯示器

5、混勻桶數量：2只    容量：4L    材質：PE聚乙烯  加工方式：模具加工；

6、留樣瓶數量：24只   容量：1.1L  材質：PE聚乙烯  加工方式：模具加工；

7、導流盤材質：ABS丙烯腈丁二烯苯乙烯     加工方式：模具加工；

8、蠕動泵電機：57步進電機直接驅動式；泵頭材質：PA 塑料+PC塑料；泵管材質：進口PHARMED BPT材質；泵管尺寸：(6.4*11.4) MM；泵管壽命：60000分鐘(在轉速為350 轉/分連續無間斷運行，室溫為20℃純水無壓力條件下直至泵管出現裂口為止測得。)蠕動泵轉子數量：3個；蠕動泵在20℃標準大氣壓純水流量精度：±5%；重復精度：±2%；蠕動泵20℃標準大氣壓純水水 平采樣距離：5米；揚程：15米；

9、攪拌系統：

攪拌電機：渦輪渦桿減速電機；轉速：470轉/S；扭力：70KG；攪拌槳材質：兩葉聚四氟乙烯；滿桶報警浮漂：PP聚丙烯；軟管材質：硅膠醫用級；硬管材質：PVC；夾管閥的工作壓力：0-0.12MPA，使用壽命：400萬次以上；

10、留樣選擇系統：螺距1MMT型絲桿、42步進電機、固定軸直線滾珠高精轉子；

11、溢流管：最小內徑8MM;

12、冷藏箱：容積98L；內膽材質ABS；保溫層材料：無氟發泡隔熱層； 制冷劑：R134A；         箱內溫度范圍：2℃~10℃ 溫控精度：<±2℃；人工比對采樣口：2個；電子門鎖：常閉型；行程：10MM；打開時間：10s；

13、通 訊 接 口 ：標配RS485,  選配RS232:1-6路可定制；模擬量輸入4~20MA:7路；開關量輸入：8路， 開關量輸出有源(24VDC/1A):3 路；

14、采樣功能：瞬時水樣采集、混合水樣采集；

15、采樣方式：RS-485 通訊控制采樣、時間等比采樣、定時采樣、遠程控制采樣、流量等比采樣、流量觸發采樣 開關量觸發采樣；；

16、供樣方式：自動供樣（主動供樣）、觸發供樣（被動供樣）；

17、留樣方式：采樣后直接留樣、供樣時同步留樣、模擬量識別超標留樣、開關量控制留樣

18、記錄與查詢：采樣記錄、留樣記錄、操作記錄、斷電記錄、報警記錄、開門記錄、存儲和查詢等功能，所有記錄存儲數據1年以上；

19、潤洗方式：自動潤洗、手動潤洗；

20、斷電保護：當儀器斷電再次上電時，設備所設定的參數不改變，且能夠恢復到斷電前的工作模式繼續運行；

21、遠程控制：具有數字通訊接口，能夠實現遠程控制本機啟動采樣、供樣和留樣；

最小留樣量：≤10mL

最小采樣間隔：≤6min

22、固定劑：設有固定劑添加裝置，可選擇添加固定劑種類。

云唐水質采樣器性能表
