力士樂制動閥LT07MKA-2X/100/02M，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

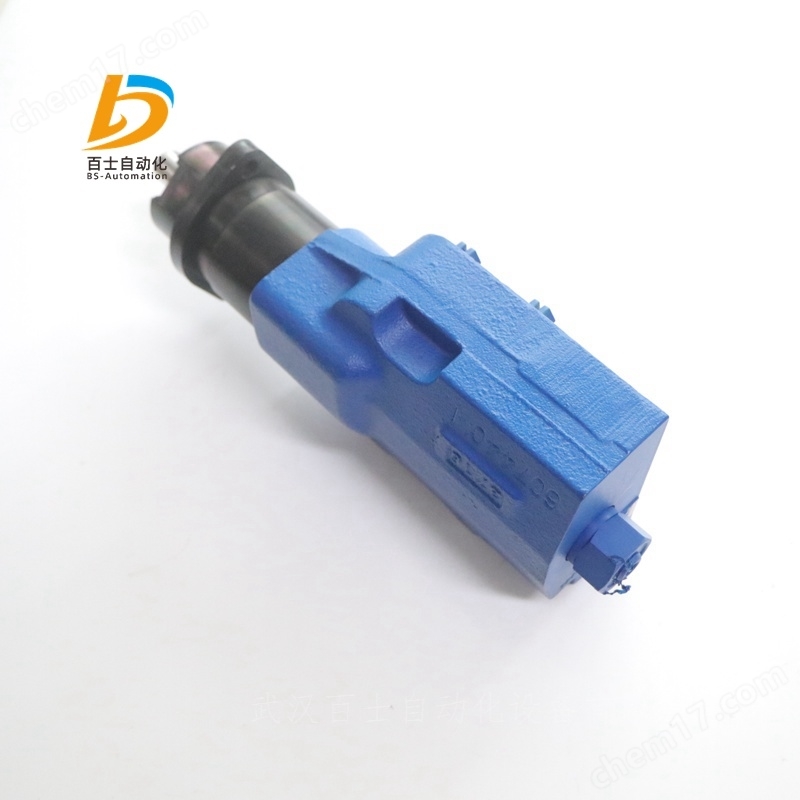

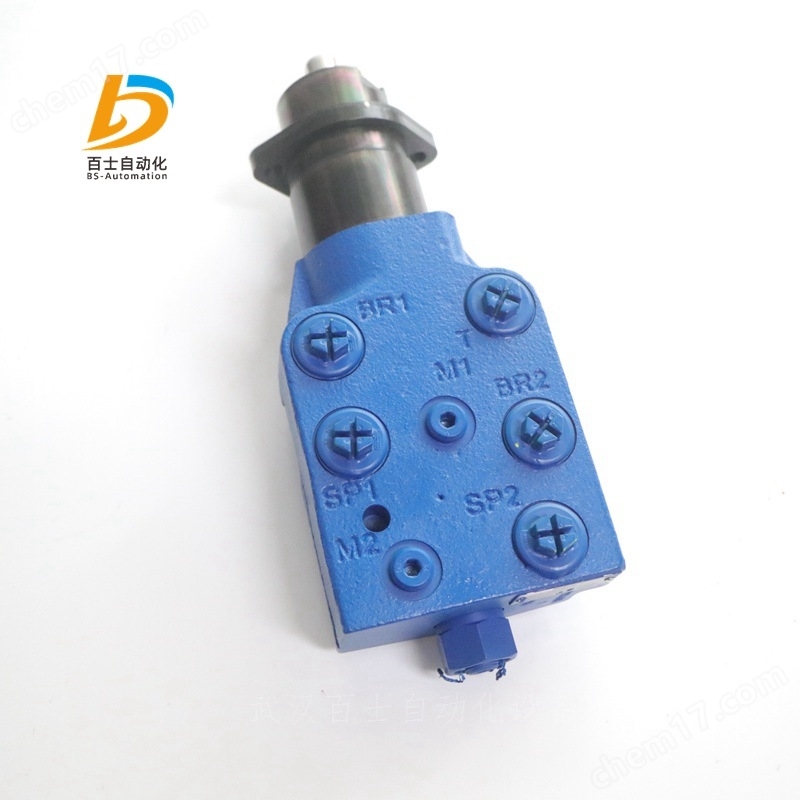

力士樂REXROTH雙回路動力制動閥

LT07

三通式直動減壓閥, 無級機械驅動

-系列 2X

-工作制動壓力 40 至 150 bar

-輸入壓力 250 bar

-適用于模塊化設計

特性

-通過自由旋轉的安裝法蘭可實現優良布管

-制動壓力與驅動力成比例特性

-低滯環實現同步

-帶最大壓力限制的制動回路

-所有執行機構油口均位于一側

-可選配電動角度傳感器

-可根據人體工學調整踏板工作角度

-所有踏板型號均帶有可拆卸、帶防滑橡膠

-緊湊的安裝尺寸

應用領域

-建筑機械

-物料輸送車輛

-林業及農業機械

-特種車輛

功能說明

雙回路功率制動閥 LT07 是一個直接操作的三通減壓閥，采用連續機械驅動。

帶有壓力限制的制動回路，并且可無級調節制動回路中的制動壓力，與執行元件的行程與踏板的作用角度成比例特性。

如果一個制動回路發生故障，第二個制動回路將通過兩個控制閥芯的機械觸點保持工作狀態。踏板的驅動力保持不變。

雙回路動力制動閥主要包含閥體和控制閥芯、主調節器彈簧、執行元件和復位彈簧。制動閥通過執行元件進行操作。該元件將兩個主調節器彈簧壓向兩個控制閥芯。首先通道 T 處的控制邊關閉，隨后 SP 至 BR 的控制邊打開，從而在兩個制動回路中建壓。然后，制動管路中建壓，同時作用于位于控制閥芯后面的制動壓力回油，推動主調節器彈簧，以便兩個制動回路中的制動壓力(輔助壓力) 與執行元件操作行程成比例升高。制動踏板保持恒定角位移的同時，控制閥芯移動至工作位置并保持通道 BR1 和 BR2 中引入的壓力也保持恒定，此時 BR1 中的壓力僅比 BR2 中的壓力高出約 2 bar。制動踏板的操作力與其角位移成比例變化。

如果主調節器彈簧釋放，則復位彈簧將控制閥芯移回到起始位置。控制側 SP 至 BR 側通道斷開，BR 側至 T 口通道打開次級油路（制動回路）將會被卸載。

組合式機械/液壓控制

制動閥可以通過踏板進行機械控制和/或通過 Pst 油口進行液壓控制。

帶角度傳感器的版本

在踏板操作的最初階段時，僅輸出角度傳感器的電信號。此時，靜液壓行進操作動作往回收（驅動泵擺角回?cái)[）。

技術數據

重量

不包括踏板  4.7kg

帶標準踏板  6.4kg

安裝位置直立式

環境溫度范圍–25 … +80℃

油漆標準底漆 RAL 5010

公稱壓力BR1, BR240 … 150bar

入口壓力

SP1, SP2250bar

Pst30bar

油箱壓力T0.5bar

液壓油可根據要求提供符合 DIN 51524 標準的礦物油（HL、HLP）、符合ISO 15380 標準的 HEES（合成酯）等其他液壓油

液壓油溫度范圍–20 … +80℃

粘度范圍2.8 – 380mm2/s

液壓油的最大允許污染度清潔度等級符合 ISO 4406 (c)級別 20/18/15，建議過濾器的過濾比為 β10 ≥ 75

德國力士樂REXROTH制動閥訂貨號和型號：

R900907143 LT07MKA-2X/080/02M

R900905251 LT07MKA-2X/100/02M

R900529928 LT07MKA-1X/125J/02M

力士樂REXROTH液壓元件：

力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。

力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。

力士樂REXROTH開/關閥：?jiǎn)蜗蜷y（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。

力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。

力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊

力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。

力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。

力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。

力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。

力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。

力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH比例溢流閥 DBET-6X/420G24K4V

R901108319 DBET-62/420G24K4V

公稱尺寸 6，P → T，電氣帶外部放大器，24 V DC

高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。

壓力等級 420 bar

直動式

連接圖ISO 4401-03-02-0-05

壓力[bar]420

流量[l/min]2

機符號P→ T

連接類型底板安裝

大小6

驅動類型帶有外部電子設備的電氣

端口數量2

開關位置數量2

電源電壓24V直流電

電氣連接器接頭3極（2+PE）

電氣連接說明連接器3極（2+PE），符合EN 175301-803

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件FKM

重量[kg]1.42

力士樂REXROTH帶集成電子元件的直動式比例溢流閥

DBETE

規格 6

組件系列 6X

大工作壓力 420 bar

大流量 2 l/min

直動式閥用于限制系統壓力

用比例電磁鐵操縱

帶對中螺紋和可拆卸線圈的比例電磁鐵

用于底板安裝：孔圖按 ISO 4401

設定值壓力特性曲線的制造公差小

DBETE 型比例溢流閥是一種采用閥座設計和集成電子元件 的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座、閥架和集成電子元件組成。將電源電壓和控制值電壓施加于連接器 。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。

基本原理

要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。

型號 DBETE – 帶集成電子元件（OBE）

在功能和設計方面，這些閥對應于型號 DBET。另外，在比例線圈上具有帶控制電子元件的外殼。 電源和控制值電壓施加于組件插頭。

在出廠中已按照低制造公差對控制值/壓力特性曲線進行了微調。

技術數據

型號 DBETE

重量  2.0kg； 2.15

安裝位置 可選

存儲溫度范圍  –20 至 +80°C

環境溫度范圍  –20 至 +50°C

液壓（用 HLP 46 測量；?油 = 40 °C ± 5 °C）

工作壓力 油口 P 420bar

壓力設定  50...420bar

回流壓力 油口 T 或 Y  分別施加零壓力至油箱

流量  2l/min

液壓油  符合 DIN 51524 規定的礦物油（HL，HLP）

液壓油溫度范圍  –20 至 +80°C

粘度范圍  20 至 380mm2/s，優為 30 至 46mm2/s

液壓油大允許污染度 - 符合 ISO 4406(c）規定的清潔度等級  等級 20/18/15 2

滯環 小于壓力設定的 4 %

反向死區  小于壓力設定的 0.5 %

響應靈敏度  小于壓力設定的 0.5 %

線性（流量 0.8 l/min）  設定壓力的 ±3 %

控制值/壓力特性曲線的容差為 0.8 l/min；增加的壓力

控制值為 20% 時  小于壓力設定的 ±1.5 %

控制值為 100 % 時  小于壓力設定的 ±1.5 %

階躍響應（Tu + Tg）0 → 100 % 及 100 % → 0管路容積 < 20 cm3; qV = 0.8 l/min   80ms（視系統而定！）

電氣

線圈小電流  ≤ 100mA

線圈大電流  1600 ± 10 %mA

電磁線圈電阻

20 °C 時的低溫值  5.5Ω

高溫值  8.05Ω

占空比  100%

電氣，集成元件（OBE）

電源電壓

標稱電壓  24VDC

下限值  21VDC

上限值  35VDC

電流消耗  ≤ 1.5A

要求的保險絲   2A，慢速熔斷

輸入

電壓  0 至 10V

電流  4 至 20mA

輸出 實際電流值  1 mV 1mA

符合 EN 60529 的閥防護類型   IP 65，帶安裝和鎖定配合連接器

型號 DBETE

組件插頭引腳 觸點 接口 “A1” 的引腳 接口 “F1” 的引腳

電源電壓 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A

B 0 V

實際值參考電位 C 參考觸點 F；0 V 參考觸點 F；0 V

差分放大器輸入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω

E 控制值參考電位

測量輸出（實際值） F 0 至 1.6 V 實際值（1 mV 1 mA）負載電阻 > 10 kΩ

保護性接地導線 PE 連接至線圈和閥體

符合 DIN EN 175201-804 的配合連接器，電纜截面的焊接觸點為 0.5 至1.5 mm2

塑料型號， 材料編號 R900021267（另外單獨購買）

金屬型號，材料編號 R900223890 （另外單獨購買）

電氣連接

型號 DBETE 的連接電纜

 – 建議：6 線，0.75 或 1 mm2 加保護性接地導線和屏蔽

 – 僅在供電側將屏蔽連接到 PE

 – 允許長度為 100 m

電源設備的電源電壓取決于供電電纜的長度。

型號 DBETE 的集成電子元件（OBE）

功能

通過連接 A 和 B 為電子元件提供電壓。控制值作用于差分放大器連接 D 和 E。

借助于特性曲線生成器，控制值/線圈電流特性曲線被調節到閥，從而對液壓中的非線性進行補償并獲得線性控制值/壓力特性曲線。

電流調節器調節線圈電流，而不受電磁線圈電阻影響。

比例線圈電子元件的功率級是通過時鐘頻率大約為 180 Hz 至 400 Hz 的斬波放大器來控制。輸出信號為脈寬調制（PWM）。

至于測試線圈電流，可以在插腳 F(+）和插腳 C(–）之間的插頭式連接器上測量與線圈電流成比例的電壓。1 mV 對應的線圈電流為 1 mA。

德國力士樂REXROTH直動式比例溢流閥訂貨號和型號：

R901198613 DBETE-6X/420G24K31A1V

R901119906 DBETE-62/315YG24K31F1V

R901064544 DBETE-62/50YG24K31A1V

R901064548 DBETE-6X/350YG24K31A1V

R901064278 DBETE-6X/315YG24K31A1V

R901029966 DBETE-62/50G24K31A1V

R901064677 DBETE-6X/200YG24K31A1V

R901064677 DBETE-62/200YG24K31A1V

R901029967 DBETE-6X/100G24K31A1V

R901029967 DBETE-62/100G24K31A1V

R901029968 DBETE-6X/200G24K31A1V

R901029969 DBETE-6X/315G24K31A1V

R901029969 DBETE-62/315G24K31A1V

R901029970 DBETE-62/350G24K31A1V

R901104476 DBETE-6X/420YG24K31A1V

R901045242 DBETE-6X/100G24K31F1V

R901045243 DBETE-6X/200G24K31F1V

R901045246 DBETE-62/315G24K31F1V

R901045248 DBETE-6X/350G24K31F1V

R901121103 DBETE-62/420G24K31F1V

R901236003 DBETE-6X/420YG24K31F1V

R901150563 DBETE-6X/100YG24K31F1V

力士樂REXROTH比例溢流閥R901198613

比例溢流閥 DBETE-6X/420G24K31A1V

R901198613 DBETE-62/420G24K31A1V

公稱尺寸 6, , P → T, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力等級420巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

大小6.

驅動類型帶車載電子設備的電氣

端口數2.

切換位置數量2.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.6

力士樂REXROTH比例溢流閥

R901029967 DBETE-6X/100G24K31A1V

R901029967 DBETE-62/100G24K31A1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

連接性模擬，命令值0…10 V

符合性說明CE–電磁兼容性2014/30/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.6

力士樂REXROTH比例溢流閥

R901423919 DBETE-6X/100G24K31F1M

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.58

力士樂REXROTH比例溢流閥

R901045242 DBETE-6X/100G24K31F1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.88

力士樂REXROTH比例溢流閥

R901064545 DBETE-6X/100YG24K31A1V

公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T，P→Y

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量3.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.56

力士樂REXROTH比例溢流閥

R901150563 DBETE-6X/100YG24K31F1V

公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T，P→Y

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量3.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.59

力士樂REXROTH比例溢流閥

R901093993 DBETE-6X/200G24K31A1M

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值200巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.61

力士樂REXROTH比例溢流閥

R901029968 DBETE-6X/200G24K31A1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值200巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

連接性模擬，命令值0…10 V

符合性說明CE–電磁兼容性2014/30/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.58

力士樂REXROTH比例溢流閥

R901415729 DBETE-6X/200G24K31F1M

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值200巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.6

力士樂REXROTH比例溢流閥

R901045243 DBETE-6X/200G24K31F1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值200巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.6

力士樂制動閥LT07MKA-2X/100/02M
