產品用途及特點
低溫截止閥主要用于管道系統在低溫狀態下對液氧、液氮等介質 的截斷或接通。該系列產品的特點：
①閥門的流道為大圓弧過渡流線型，使介質在流道中的阻力較小；
②填料密封有雙填料、單填料兩種形式可使用在不同的場合，雙 填料能有效地防止冷損，從而使密封效果得到加強，保證介質不外漏， 并使手輪處于常溫下，啟閉靈活。
③低溫截止閥適用于低溫液體貯存設備的管理系統，具有開關靈 活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
主要性能規范
公稱壓力MPa | 1.6 | 2.5 | 4.0 |
水壓強度試驗壓力MPa | 2.4 | 3.75 | 6.0 |
水壓密封試驗壓力MPa | 1.76 | 2.75 | 4.4 |
氣壓強度試驗壓力MPa | 1.76 | 2.75 | 4.4 |
氣壓密封試驗壓力MPa | 1.76 | 2.75 | 4.4 |
最大工作壓力MPa | 1.6 | 2.5 | 4.0 |
工作溫度 | -196~40℃ | ||
適用介質 | 液氧、液氮等 | ||
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥瓣 | 閥桿 | 手輪 | 墊片、填料 |
材料 | 不銹鋼 | 不銹鋼 | 鑄鋼 | 聚四氟乙烯 | ||

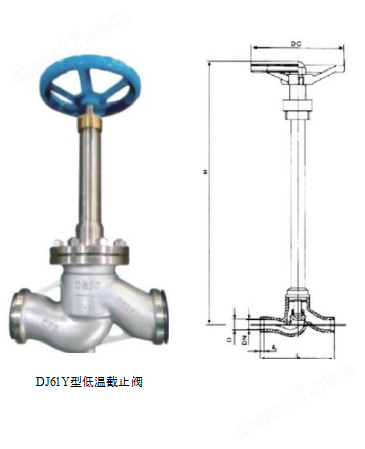

主要外形及連接尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | D0 | D | A | L | H | ||
4.0 | 15 | 65 | 18.5 | 10 | 100 | 210 | 248 | 300 |
20 | 120 | 25.5 | 10 | 125 | 240 | 296 | 340 | |
25 | 120 | 28.5 | 10 | 125 | 240 | 296 | 340 | |
32 | 140 | 38.5 | 15 | 160 | 315 | 439 | 435 | |
40 | 140 | 45.5 | 15 | 160 | 315 | 439 | 435 | |
50 | 200 | 57.5 | 20 | 180 | 360 | 460 | 460 | |
65 | 200 | 70.5 | 20 | 200 | 360 | 460 | 460 | |
80 | 240 | 89.5 | 30 | 220 | 390 | 500 | 500 | |
100 | 240 | 108.5 | 30 | 240 | 390 | 500 | 500 | |
