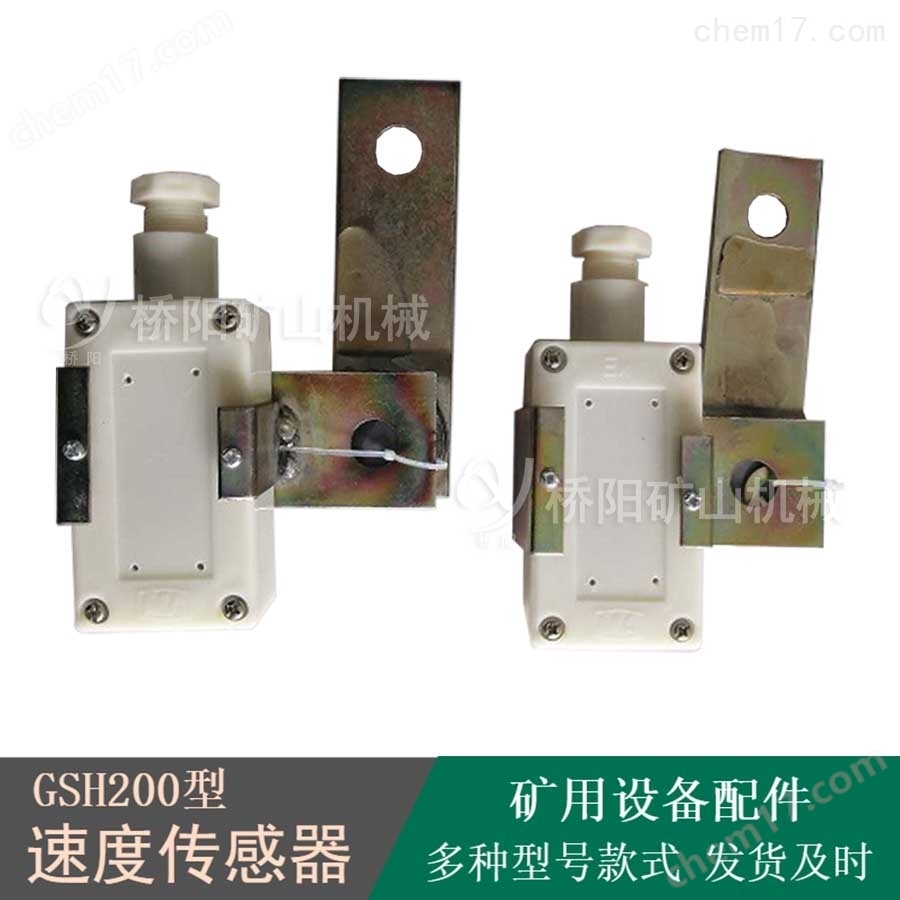

GSH200型速度傳感器橋陽機械

GSH200礦用本安型速度傳感器主要用于對煤礦井下膠帶運輸機由于過載而打滑使皮帶停止或減速而進行的適時監控，本傳感器屬光電開關式傳感器

GSH200礦用本安型速度傳感器主要性能技術參數:

1工作電壓：DC12V±10％

2工作電流：≤ 30mA

3測速范圍：0.5～4 m/s

4動作值：υ≤75%Ve或υ≥110%Ve

5本安參數: Ui: DC12.1V  Ii: 30mA  Li：0.4mH   Ci：0.3nF

6動作性能：

a傳感器設置完額定速度Ve后，當被測皮帶速度低于75%Ve時, 傳感器輸出低電平信號應＜3V DC。

b當被測皮帶速度高于110%Ve時, 傳感器輸出高電平信號應>9VDC。

c當被測皮帶速度為額定速度Ve時輸出的模擬振蕩信號（1Hz）信號。

7電纜連接長度: 1000M

8外形尺寸：365mm×200mm×249mm

9．重量：15kg

GSH200礦用本安型速度傳感器結構以及功能介紹:

 結構：該傳感器由測速輪、傳動機構、電控盒以、機座及支撐彈簧等組成。測速輪采用HT250灰鐵鑄造，電控盒內有信號轉換電路板、光電開關以及當光盤等組成。

GSH200礦用本安型速度傳感器工作原理：

通過測速輪將皮帶的線速度轉換成角速度，再通過光電開關將角速度轉換成脈沖信號送給CPU，CPU將送來的速度脈沖信號和額定速度進行比較判斷，如正常則輸出輸出1Hz的模擬振蕩信號，當被測皮帶速度低于70%Ve或高于110%Ve時傳感器輸出低電平信號使保護裝置主機動作保護。

GSH200礦用本安型速度傳感器結構以及功能介紹:

   1．結構：該傳感器由測速輪、傳動機構、電控盒以、機座及支撐彈簧等組成。測速輪采用HT250灰鐵鑄造，電控盒內有信號轉換電路板、光電開關以及當光盤等組成。如圖（一）所示。

 2．功能：傳感器設置完額定速度Ve后，當運輸帶由于過載而打滑使皮帶停止或減速時，當被測皮帶速度為額定速度Ve時輸出的模擬振蕩信號（1Hz）信號，當被測皮帶速度低于70%Ve或高于110Ve時傳感器輸出信號低電平信號，保護器（主機）動作保護，同時發出保護報警聲。

GSH200礦用本安型速度傳感器工作原理：

通過測速輪將皮帶的線速度轉換成角速度，再通過光電開關將角速度轉換成脈沖信號送給CPU，CPU將送來的速度脈沖信號和額定速度進行比較判斷，如正常則輸出輸出1Hz的模擬振蕩信號，當被測皮帶速度低于70%Ve或高于110%Ve時傳感器輸出低電平信號使保護裝置主機動作保護。
