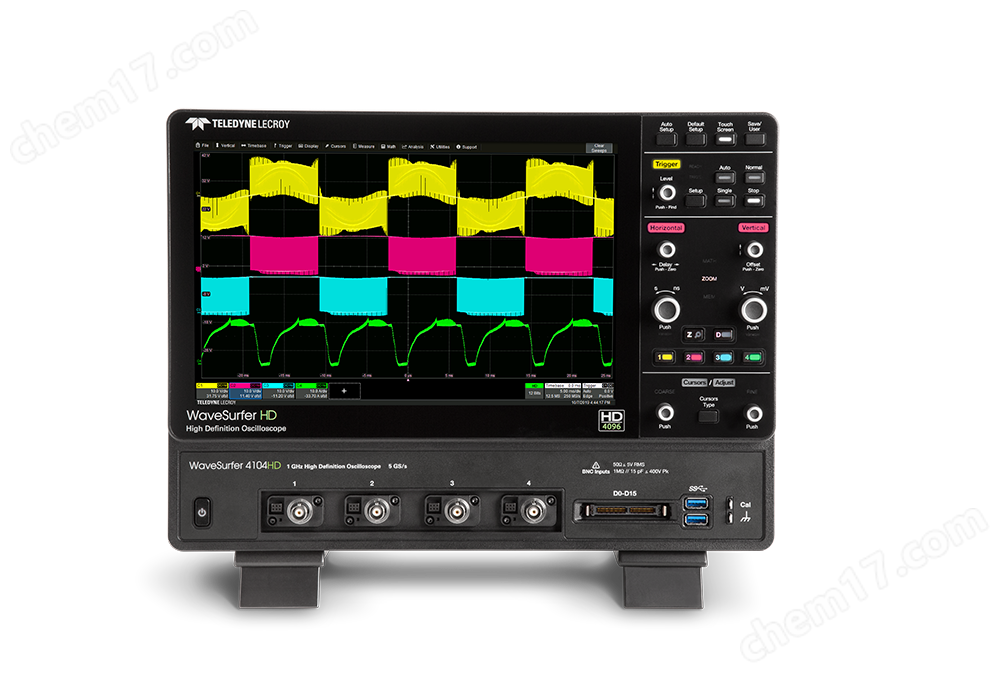

美國力科WaveSurfer 4000HD示波器

本公司7月15日13時36分報道： 美國力科WaveSurfer 4000HD示波器具有全時12-bits分辨率

產品描述

關鍵特性

→12-bit ADC垂直分辨率, 增強分辨率模式下達到15-bit

→200 MHz, 350 MHz, 500 MHz, 1 GHz帶寬分布

→長存儲; 高達 12.5 Mpts/通道 (疊加模式下達到25 Mpts)

→12.1”觸摸顯示屏

→WaveScan高搜索和查找工具

→LabNotebook歸檔和報告生成工具

→歷史回放模式:波形回放和測量

→專業的頻譜分析軟件

→專業的電源分析軟件

→串行數據觸發和解碼選件

→帶有500MS/s采樣率的16位數字通道

→混合信號調試功能

→模擬和數字交叉型觸發

→數字碼型搜索和查找

→模擬和數字時序測量

HD4096 高分辨率技術

使用HD4096技術的示波器相對于傳統的8-bit示波器具有更高的分辨率(4096 vs. 256量化等級)以及低噪聲，從而能夠提供的測量性能。增強采樣率到10GS/s，12-bit ADC支持捕獲快速的信號，且示波器帶寬可以達到1GHz。高性能輸入放大器能夠以55dB的信噪比傳輸信號。低噪聲系統架構提供了一個理想的信號通路以確保信號的細節能夠被示波器精確度進行顯示。

協議分析-串行信號的觸發和解碼

→協議分析-串行信號的觸發和解碼

→強大的串行數據觸發能力

→交互式解碼表總結了兩種不同的協議解碼結果

→觸摸表中一行，可以自動縮放并顯示所選包

→強大的搜索和條件過濾能力

高性能16通道混合信號能力

→同時查看、測量和分析模擬信號和16路數字信號

→模擬和數字信號能夠合并到一個模式觸發器中

→使用以下工具查找數字波形中的異常：WaveScan,趨勢圖, 統計圖和直方圖

頻譜分析功能

→基于頻譜分析儀的操作控制模式

→自動識別并標記峰值，頻率基頻和諧波

→簡便測量標識與參考頻率之間的差值

內置波形發生器

→頻率可達25 MHz

→可提供廣泛的波形類型

→保存的波形可以上傳到波形發生器，用于生成任意波

數字萬用表和頻率計

→4位數字萬用表，5位頻率計

→獨立于觸發的測試功能

→設置電壓讀數為：DC, DC RMS 和 AC RMS

時鐘信號分析

→基于大樣本時鐘數據記錄的高速統計數據分析

→全樣本測量可對每個時鐘邊沿提供基于任意采集長度的統計信息

→超長趨勢分析•直方圖可以直觀的反映統計數據的樣本分布

電源紋波分析

→12-bit 分辨率使得電源紋波上的小信號清晰可見

→基于FFT的頻譜分析功能便捷的定位造成高躁聲的根本原因

→高電壓偏置使得電源紋波更易觀測

串行觸發與解碼

→基于協議類型和數據結構的觸發及強大的條件數據觸發

→高度可適應的錯誤幀結構觸發以隔離協議錯誤

→結合UART/SPI 協議 的單 “信息結構” 的私用協議觸發

→使用查找和縮放功能正確的識別協議信息與其他嵌入式信號

功率分析包

→快速設置輸入電壓和電流

→測量和分析功率轉換電路的工作特性

→使用顏色編碼覆蓋來輕松識別開快

→自動計算開關設備的參數值

→測量輸入/輸出功率和輸入諧波
