美國力科WaveSurfer 3000Z示波器

本公司7月15日9點34分報道：美國力科WaveSurfer 3000Z示波器具有10.1電容式觸摸顯示屏#技術報道

產品描述

關鍵特性

→帶寬：100 MHz，200 MHz, 350 MHz, 500 MHz, 1 GHz帶寬分布

→采樣率：高達4 GS/s采樣率

→存儲：長存儲，高至20 Mpts/Ch

→屏幕：10.1”觸摸顯示屏

→軟件：

①　WaveScan高搜索和查找工具

②　LabNotebook歸檔工具

→MAUI-進的用戶操作界面

→波形控制旋鈕-通道、區域放大、數學運算、存儲波形

→按下旋鈕-提供常用操作的快捷方式

→快速使用常用調試工具的專用按鈕

→16通道混合數字信號

→以太網接口和4個USB2.0接口

→可以旋轉和傾斜的支腳，提供四種不同的觀察位置

WaveScan波形掃描

→在多次波形采集中通過一次捕獲或掃描定位波形中的非正常事件

→超過20種特征模型可以應用于模擬或者數字信號搜索

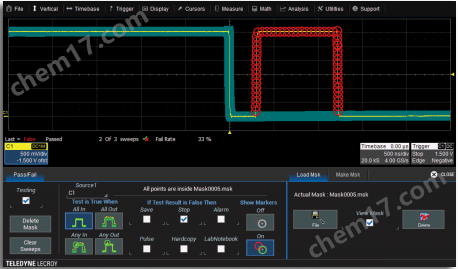

Pass/Fail測試

→固定模具測試快速識別異常并標記其位置。

→歷史pass/fail測試結果可以回放

快速波形刷新率

→每秒超過130000個波形的更新率使隨機或不常見的事件很容易顯示出來。

→波形顯示可以隨著時間的推移顯示分級持久強度

歷史波形回放

→可以通過查看以前的波形來發現異常

→使用游標和測量參數快速識別問題產生的原因

→歷史模式的啟用和使用可以通過點擊一個按鈕完成

強大的觸發功能

→基礎的觸發例如邊沿觸發或者脈寬觸發可以用于日常解決方案

→合格性觸發具備跨越多個通道觸發的能力

→強大的邏輯觸發可以用來捕獲并行數據

→智能觸發例如欠幅、跌落或者間隔能夠幫助快速定位異常

→串行數據觸發增加了特定協議的觸發功能

具有分段存儲器的波形捕獲模式

→保存波形到分段存儲器中

→用于快速捕捉快速脈沖或長時間間隔分離的事件

→將序列模式與觸發器相結合，隔離罕見事件

串行觸發與協議解碼分析

→直觀的用彩色標識不同的編碼，可以以二進制、十六進制或十進制表示

→觸發功能允許在范圍廣泛的不同事件間觸發

→所有解碼數據都顯示在交互式列表中

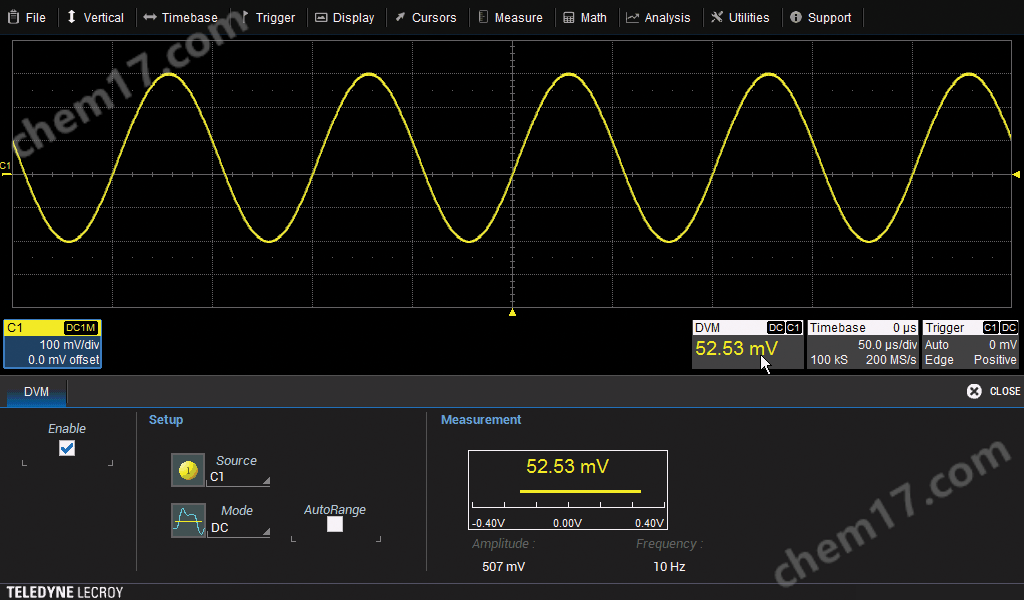

數字電壓表

→4位數字電壓表

→4位頻率計

→可以選擇測量任意通道源

→電壓讀數可以設置為直流、直流有效值或者交流有效值

→即使觸發已經停止，測量也將繼續更新

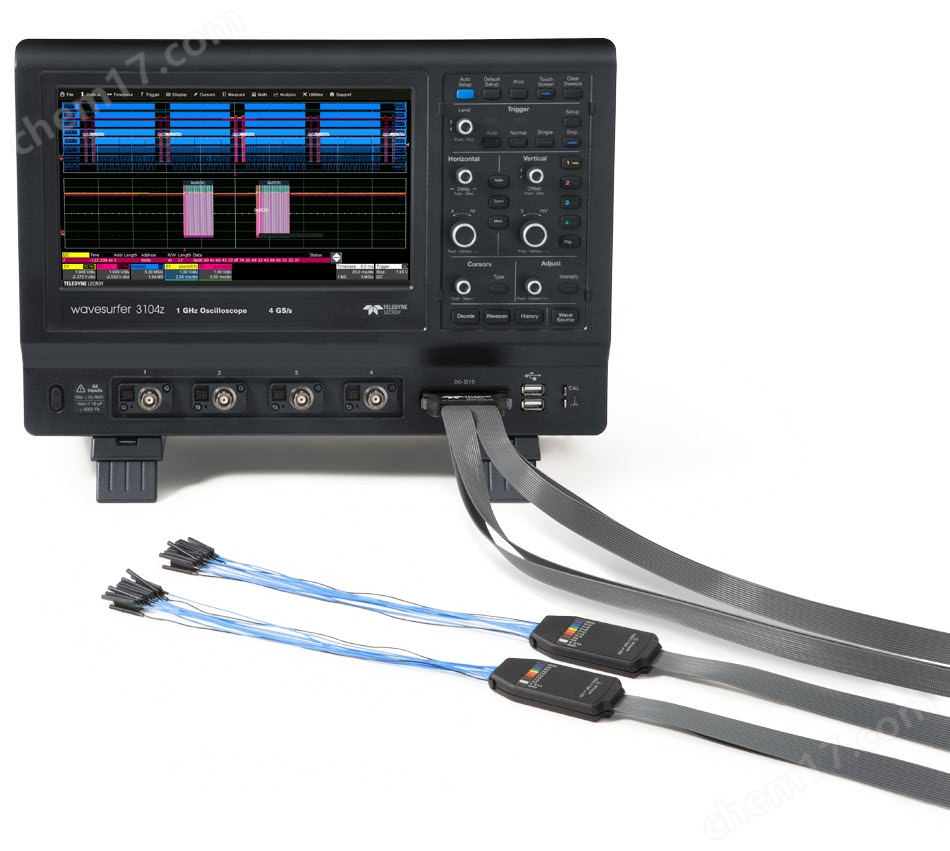

16通道混合信號邏輯分析

→同時查看、測量和分析模擬和16通道數字信號

→模擬和數字通道可以被集成到單個模式觸發器中

→提供WaveScan，趨勢，統計和直方圖觀察數字波形用以發現異常

內置函數信號發生器

→頻率高達25MHz

→波形：正弦波，方波，脈沖，斜坡，三角波，噪聲波和直流波形

→后面板BNC接口輸出

→信號源可以按照已保存的任意波形產生信號

數學運算功能

→提供20種數學運算功能來快速分析了解波形

→數學運算后波形軌跡專用視窗

→任何通道、測量結果或分析包都可以使用數學函數

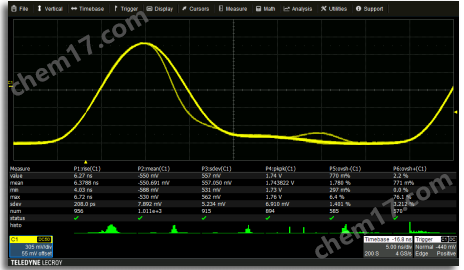

測量工具

→24種測量參數

→額外的統計和直方圖功能可以應用到每一個測量參數上

→可以顯示每一個測量結果的趨勢變化

LabNotebook文件歸檔工具

→可以通過一個快捷按鍵保存所有顯示波形文件，示波器設置文件，以及屏幕圖像

→召回LabNotebook文件到示波器

→通過在PC上使用wavestudio查看LabNotebook文件
