SMC減壓閥AR425-04

閥體大小41/2

壓力設定范圍250.05～0.83MPa

螺紋的種類-Rc

連接口徑041/2

可選項-無

準標準規格-流動方向:左→右

形式單體閥

系列AR

壓力表連接口徑1/4

使用流體空氣

環境溫度及使用流體溫度-5～60 ℃

保證耐壓力 [MPa]1.5 MPa

最高使用壓力1.0 MPa

結構溢流式

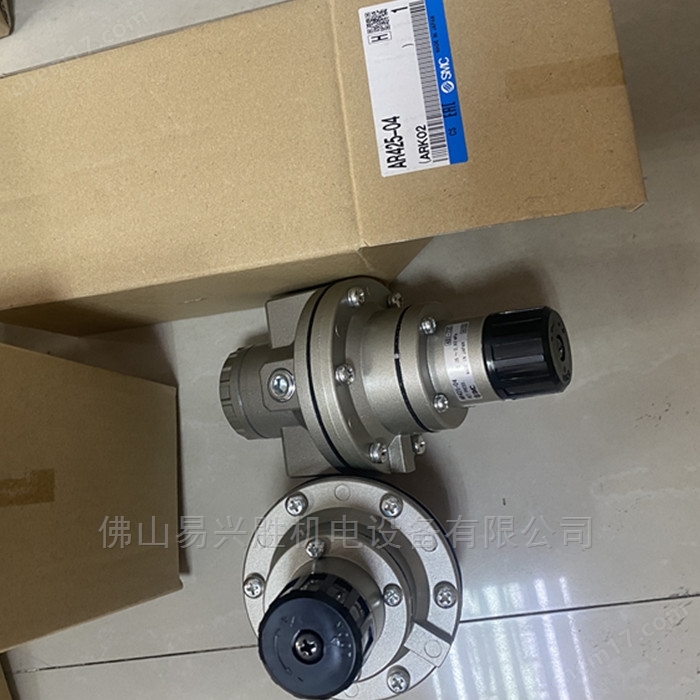

SMC減壓閥AR425-04

品牌:日本SMC

類別:先導式減壓閥

系列:AR425-935系列

型號：AR425-04

產品說明：

型號：AR425、AR435、AR625、AR825、AR925、AR935

連接口徑：1/4、3/8、1/2、1、11/4、11/2、2

使用流體：空氣

保證耐壓力：1.5MPa

最高使用壓力：1.0MPa

設定壓力范圍：0.05-0.83MPa、0.02-0.2MPa

空氣消耗量（常泄口部）：5L/min(ANR)最高設定壓力設定時

壓力表連接口徑：1/4

環境溫度及使用流體溫度：-5至60度（未凍結）

結構：內部先導式溢流型（先導空氣常泄孔）

型號表示方法：

AR【8】【25】-【】【14】【G】- 【】

   ---  ---    ---  ---  ---    ---

     1    2     3    4     5     6

1、閥體大小

4 ( 1/2 )

6 ( 1 )

8 ( 1 1/2 )

9 ( 2 )

2、壓力設定范圍

25 ( 0.05～0.83MPa )

35 ( 0.02～0.2MPa )

3、螺紋的種類

無記號( Rc )

F ( G )

N ( NPT )

4、連接口徑

02 ( 1/4 )

03 ( 3/8 )

04 ( 1/2 )

06 ( 3/4 )

10 ( 1 )

12 ( 1 1/4 )

14 ( 1 1/2 )

20 ( 2 )

5、可選項

無記號( 無 )

B ( 有托架 )

BG ( 有托架帶壓力表 )

BP ( 有托架帶壓力表(壓力表示單位MPa、 psi,G46-P10-02-X30,G46-P2-02-X30) )

G ( 壓力表 )

P ( 壓力表,壓力表示單位MPa、 psi,G46-P10-02-X30,G46-P2-02-X30 )

6、準標準規格

無記號( 0.7MPa設定(標準) )

R ( 流動方向:右→左 )

常見型號：

AR425-02BG

AR425-03BG

AR425-04BG

AR625-06BG

AR625-10BG

AR825-12BG

AR825-14BG

AR925-20BG
