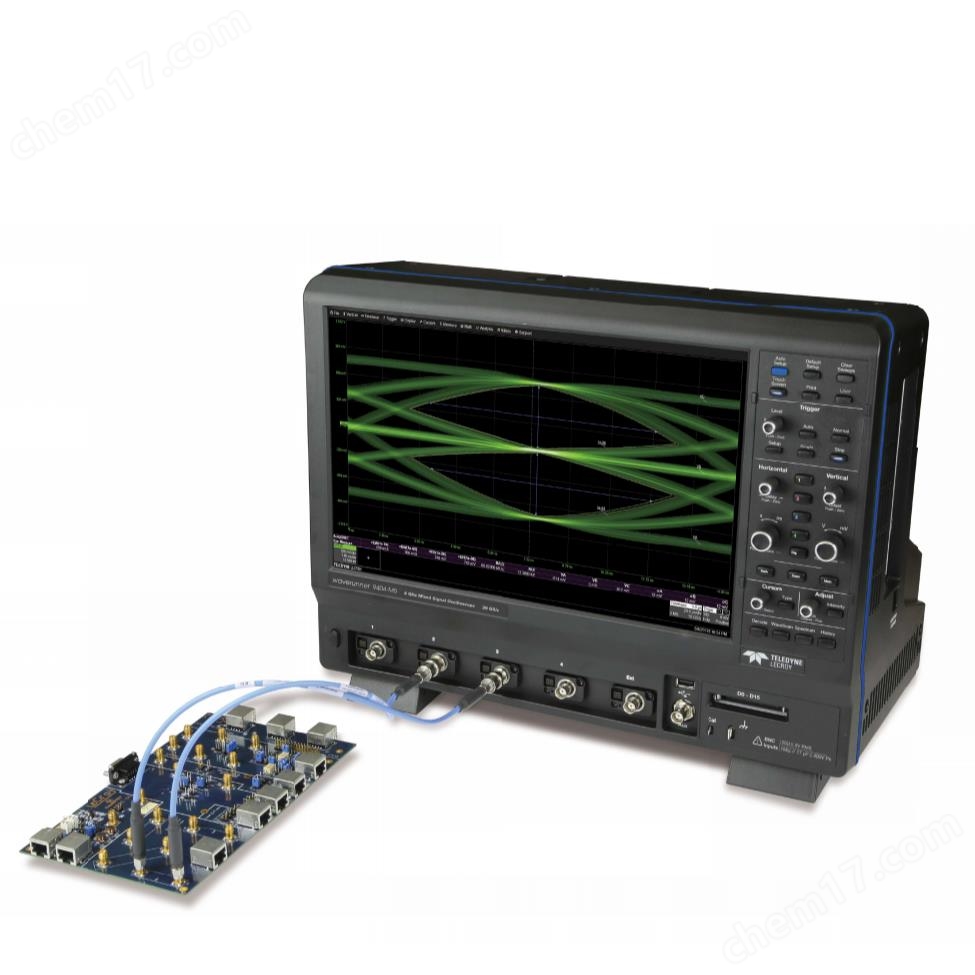

美國力科WaveRunner9000系列示波器

本公司7月15日9點34分報道：美國力科WaveRunner9000系列示波器具有500MHz到4GHz帶寬和高達40GS/s的采樣率#技術報道

產品描述

主要特性

→500 MHz - 4 GHz 帶寬

→高達40 GS/s采樣率

→MAUI的OneTouch特性：

①　為觸摸而設計

②　為簡單而創造

③　為問題而發明

→抖動和時序分析能力

→WaveScan搜索和查找

→LabNotebook 在線報告生成器

→History Mode  波形回放

軟件選項：

→高定制

→數字濾波

→頻譜分析

→器件和開關電源分析

→串行數據分析、調試、驗證及一致性工具

采樣率達到1.25GS/s的16數字通道：

→模擬和數字交叉碼型觸發

→數字碼型搜索查找

→模擬和數字時序測量

→邏輯門仿真

→活動指示器

測量/圖形

通過模擬信號或其他串行消息的自動時序測量快速驗證因果關系，在單次長采集中進行多次測量，以便在特殊情況測試期間快速獲取統計數據?？梢詫⒋?數字)數據轉換為模擬值并繪制成圖形，以便隨時監控系統性能，就好像是直接則試似的，更快地完成驗證并獲得更好的洞察力。

眼圖

無需額外的設置即可快速顯示一個低速串行信號的眼圖，使用眼圖參數量化系統的性能，采用標準模板或自定義模板來識別異常，模板錯誤會被指示出來，并且能夠強制示波器進入停止工作模式。

SDAll或者DDR Debug(選項)工具能夠創建NRZ串行數據或者DDR信號的眼圖，并測量和分析抖動分解。

一致性測試軟件

為了保證產品滿足需求，合規性測試是設計周期中的一個關鍵部分，QualiPHY軟件為廣泛的串行數據標準提供了易用的全自動的串行信號測試平臺。

WaveRunner 9000示波器具有的測試、調試和驗證工具，可實現最的嵌入式計算系統(模擬、數字和串行數據)測試。

強大深入的工具集：更多標準的函數、測量、Pass/Fail和其他工具集可以更快、更地發現電路問題，更有許多其他工具包可選擇用于增強問題的理解。

串行數據工具：低速串行數據觸發和解碼、以及測量/圖形和眼圖測試，提供因果分析，強大的串行數據抖動分析工具集和一致性軟件包可簡化復雜的驗證。

廣泛的探頭選擇:多種低壓、高壓和電流探頭可精確測量電路中的每個信號，此外，探頭適配器提供簡單易用的接口支持第三方探頭。

WaveRunner 9000示波器提供廣泛的驗證和調試軟件，專為滿足汽車行業的特定測試需求而量身定制。

汽車總線調試工具：基于觸發和解碼的功能可提供最完整的串行數據調試和汽車總線驗證，如CAN,CAN FD,LIN,HexRay,SENT,MOST等。

超越汽車以太網一致性測試：涵蓋100Base-T1和1000Base-T1物理層一致性測試的所有方面，汽車以太網專用調試工具提供超越一致性測試的分析能力。

精確的EMI/EMC分析：4GHz帶寬和40GS/s采樣率以及專用的集成的頻譜分析儀和EMI/EMC軟件包可以快速、輕松地找到根本原因。

WaveRunner 9000示波器以40 GS/s采樣率、1%增益精度和專用EMC脈沖參數測量包精確表征EMC信號。

脈沖測量保真度：快沿脈沖上升時間測試需要25到4 GHz的帶寬，非常高的采樣率，以確保測量的可靠性，WaveRunner 9000使用40 GS/s采樣率和1%增益精度提供精確的表征。

簡化的頻譜分析：頻譜分析儀模式簡化了精確分析EMI效應的設置，使用交互式峰值和標記表識別寬EMI頻帶上的瞬時峰值、準峰值和保持峰值，使用Spectrogram查看諧波的重復屬性。

EMC脈沖參數測量軟件包：定制的測量參數可根據特定的EMC/ESD標準提供測量值，可以設定電平以忽略下沖、過沖或尾部擾動，測量濾波可以限制測量值或忽略不需要的干擾。
