美國力科WavePro 7Zi-A 示波器

本公司7月15日10點16分報道：  美國力科WavePro 7Zi-A 示波器對高帶寬邊沿觸發及10個不同的SMART觸發迅速定位的技術特點#技術新聞

產品描述

WavePro7Zi-A示波器帶寬從1.5GHz到6GHz，在保證信號保真度的同時，大提升了各個方面的處理速度,每個通道同時具備50Ω和1MΩ輸入,輸入通道配有高速端放大器和模數轉換器。X-Stream II 流線式處理結構使長存儲下的處理速度優于其他類型示波器10-20倍。力科示波器具備靈活而有深度的分析工具箱，將會在調試，驗證，分析和一致性測試方面給測試者留下難忘的經歷。

關鍵特性

測量超越限制

WavePro 7Zi-A示波器擅長提供的通用工具，在其他廠家的1.5GHz到6GHz示波器上難見蹤影。WavePro7Zi-A系列示波器包含可選的50Ω和1MΩ輸入功能。 4GHz和6GHz型號包括ProBus和Prolink輸入接口，這意味著可連接8個探頭，然后通過儀器面板或遙控的方式從這8個探頭中選擇。這樣即使使用4GHz到6GHz型號也能很容易連接一個無源探頭，并很容易找到一個1MΩ輸入適配器。另外，任何已經購買的力科探頭，如電流探頭，單端或差分有源探頭，高壓探頭，都可繼續在WavePro7Zi-A上使用。

提供更多的觸發方式來高效定位問題

高帶寬邊沿觸發，以及10個不同的SMART 觸發，幫助你迅速定位問題。大多數SMART觸發可以觸發低至200ps的脈沖。高速串行觸發可觸發高達2.7 Gb/s的多達80位長度的串行序列，包括了內置的硬件時鐘恢復模塊。

TriggerScan

采用高速硬件觸發與余輝顯示來捕獲感興趣的信號，并提供比其它方法快100倍的方案。傳統的快速顯示更新的方式只適合捕獲低速邊沿上發生的頻繁事件，而TriggerScan則善于發現快速邊沿速率上的偶發事件。

 WaveScan高搜索和分析功能可以發現一般觸發不能定位的問題

即使是的觸發技術也不能找到所有偶發事件，而工程師往往需要這一個功能。WaveScan 可以定位一次捕獲中的異常事件（即捕獲和搜索）或在長時間、多次采集的數據中掃描一個事件。可以選擇20多種搜索模式（頻率、上升時間、占空比等），應用搜索條件，開始搜索。在找到事件時，WaveScan會在屏幕上高亮顯示錯誤，并以列表方式顯示這些錯誤。

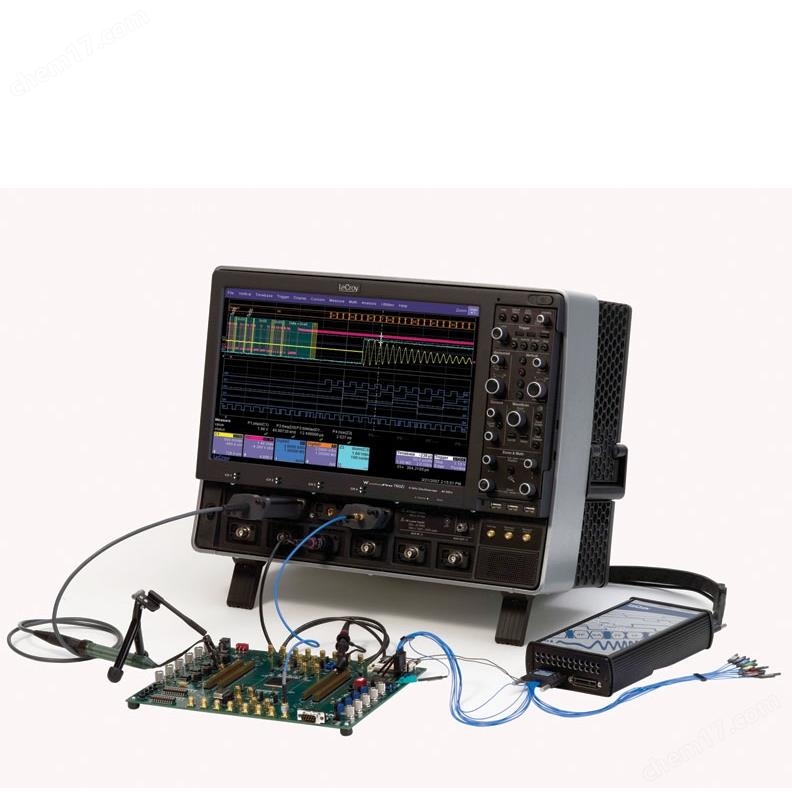

可選配的混合信號測試方案(4+36)

使用MSO邏輯分析選件可以使示波器具備混合信號測試功能。該組件通過力科的LBUS與示波器連接，以方便快捷的方式提供多達36條數字通道，這些數字波形和模擬波形在時間上同步。MSO選件不需要浪費時間來學習如何連接、同步或操作，MSO已經集成了這些操作。除捕獲數字信號，他們還能監測低速串行數據信號，如時鐘，數據和片選信號，從而把模擬通道節省下來用于高速信號測試。

采集內存的導者

力科能夠做到長時間采集的數據無縫存入采集存儲器，易于使用。7Zi系列示波器有的X - Stream II流線式結構支持捕捉，放大，測量和分析多個多達256 Mpts存儲深度的波形，你將體驗到比現示波器快10到20倍的性能。無論是查看捕獲到的信號或是對多個波形進行統計分析、跟蹤頻率或者識別復雜數據序列，WavePro7Zi-A都能勝任。

瞬時響應能力

在次使用Zi-A示波器時，您會體會到所未有的響應能力。采集長記錄長度的波形并做復雜的波形分析，均可很容易地在同一時間內進行，您可使用面板或鼠標、觸摸屏來操作示波器。

X-Stream II Architecture架構——優化的快速吞吐量

X -Sream II技術設計是為長存儲器操作和響應能力設計的，即使當示波器正在執行多個100 Mpts的波形時也能實現高數據吞吐量。它不需要在長存儲和快速處理之間進行權衡。 WavePro7Zi有的X-Stream架構在英特爾Core2四核處理器（12 GHz的有效時鐘速率），高速串行數據總線，Windows7 64位操作系統和8GB內存的支撐下，性能更強大。

優化的長存儲

通過將波形分段成多個可變長度，大大提高了CPU緩存的效率。WavePro 7Zi對長存儲數據進行快速處理，其它示波器快-10- 20倍。

優化的響應能力

通過動態分配緩存以實現存儲器利用效率大化，WavePro7Zi系列實現了快速的面板響應能力。波形預覽在顯示臨時計算結果的時候，如果停止當處理過程，內置的進程將快速改變當設置，無需冗長計算就能快速重新定位和縮放新的波形。

數字濾波器軟件包（WPZi- DFP2）

DFP2讓您實現有限或無限沖激響應濾波器，以消除不需要的頻譜成分，如噪音，或者觀察重要的頻率分量。您可以選擇標準的FIR 或IIR濾波器，也可以自己設計過濾器參數。

頻譜分析軟件包（WPZi-SPECTRUM）

該軟件包可以使示波器像頻譜分析儀那樣操作，調整頻率范圍，分辨率和中心頻率。并能對信號進行濾波以實時查看頻率特性的變化。另外一個功能是把頻率峰值點的頻率值和功率以表格形式列出來，點擊表格中的內容即可顯示對應的峰值。

混合信號示波器選件 (MS-250/MS-500)

混合信號選項可以把WavePro 7Zi 轉換成擁有多36條數字通道的混合信號示波器，這些通道的采樣率可以高達2GS/s,每條通道達到50Mpts.擁有多36個數字輸入及時間同步的4條模擬通道，擴大了示波器的用途，提供了完整的系統視圖。

抖動和定時分析軟件包（WPZi-JTA2）

用定時參數可以測量各種信號上的周期抖動、周期間抖動、半周期抖動、寬度抖動。通過抖動的三種視圖（統計、時間和頻率），可以幫助了解根本原因、調試問題。直方圖功能可用于了解統計分布。追蹤功能可以顯示時間相關的抖動峰值，并能和其它信號相比較。FFT功能可以幫助發現電路中高頻抖動的根本原因。
