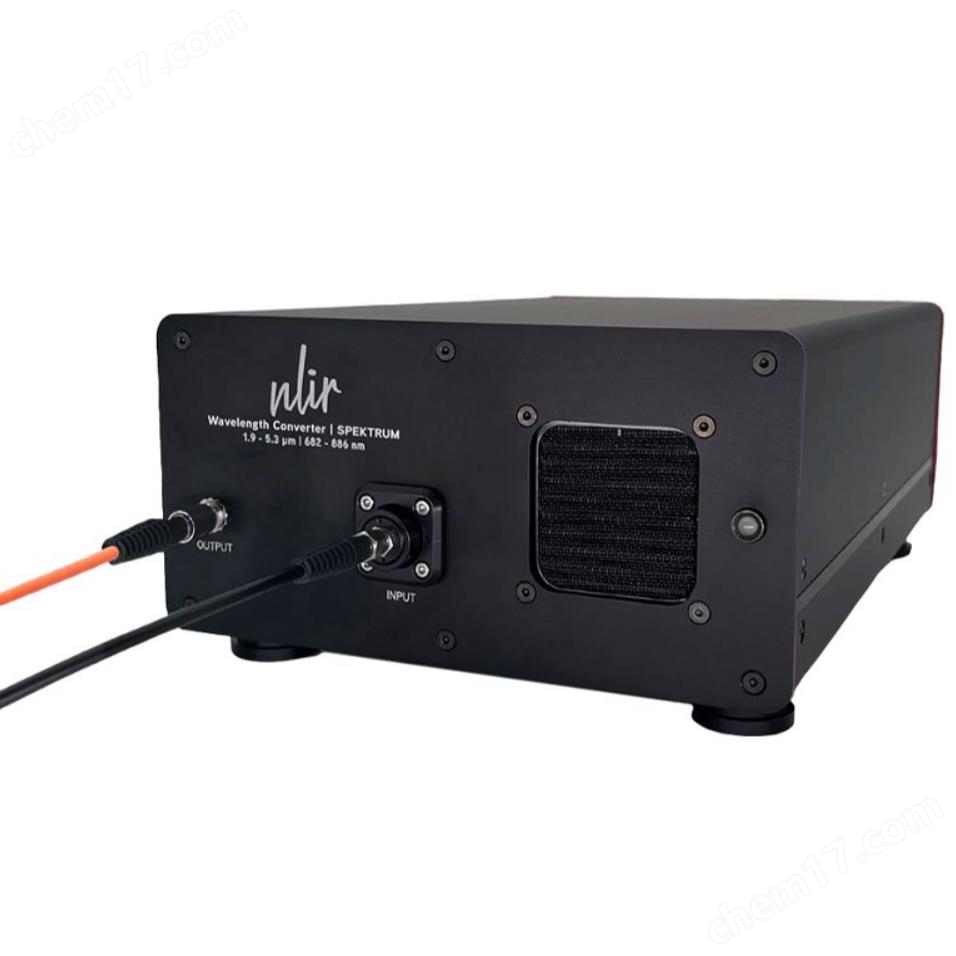

SPEKTUM NLIR 1.9um–5.3um紅外光譜轉換器
參考價 | ¥ 100 |
訂貨量 | ≥1件 |
- 公司名稱 深圳維爾克斯光電有限公司
- 品牌 NLIR
- 型號 SPEKTUM
- 產地
- 廠商性質 代理商
- 更新時間 2025/7/15 11:30:32
- 訪問次數 36
聯系方式:劉先生18926463275 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 綜合 |
---|
1.9–5.3um轉換為682–886nm,同步實時轉換,MIR-VNIR跨波段轉換器
丹麥NLIR技術的核心在于波長轉換模塊,該模塊將中紅外波長上轉換至近可見光范圍,使硅基和砷化鎵探測器得以應用。這一轉換過程由集成在鈮酸鋰晶體內的1064nm高功率連續波激光驅動,整套系統無需任何校準。
1.9um–5.3um紅外光譜轉換器提供1.9至5.3um中紅外波段到682至886nm可見光/近紅外波段的寬范圍轉換。該范圍內所有波長均可同步實時轉換,無需時間延遲或掃描元件。輸出信號可通過傳統光纖耦合光柵光譜儀或硅基傳感器探測器進行分析。廠家更新過一次型號名稱,在之前,SPEKTUM波長轉換器的名稱是U2050。
MIR-VNIR跨波段轉換器示意圖
1.9um–5.3um紅外光譜轉換器可將1.9–5.3um 波段的中紅外光轉換為682–886nm的可見光/近紅外光
NLIR 1.9um–5.3um紅外光譜轉換器特點
- 1.9-5.3um輸入
- 682-886nm輸出
- 中紅外至可見光/近紅外的瞬時轉換
- 低噪聲
SPEKTUM紅外波長轉換模塊技術參數
型號 | 紅外波長轉換器 |
光帶寬輸入 | 1.9–5.3um |
光帶寬輸出 | 682nm–886nm |
轉換分辨率 | 2.5cm?1 |
轉換效率 | 5 x10?? |
光纖輸入 | SMA-905光纖連接器 |
光輸出 | FC/PC光纖連接器 |
偏振靈敏度 | 垂直 |
功耗 | 60-90W |
最高工作溫度 | 30°C |
尺寸(長x寬x高) | 306x200x100mm |
重量 | 5kg |
安裝 | 4x1”Posts |
NLIR的SPEKTUM紅外波長轉換模塊與Wasatch Photonics公司130 kHz Cobra-S OCT光譜儀耦合
丹麥NLIR的SPEKTUM紅外波長轉換模塊與Avantes AvaSpec-VARIUS光譜儀耦合
NLIR 1.9um–5.3um紅外光譜轉換器說明
1.9um–5.3um光譜轉換器U2050實現5×10??的轉換效率,這是由其覆蓋的寬波長范圍(1.9-5.3um)所決定的。雖然該數值看似較低,但通過以下兩大優勢顯著提升了實際測量靈敏度:1.消除中紅外背景輻射干擾2.采用具有超低噪聲特性的硅基探測器。與傳統中紅外探測器相比(受限于熱背景輻射和探測器內部噪聲),光譜轉換器SPEKTUM的上轉換信號工作在噪聲可忽略的光譜區間,從而實現了突破性的信噪比提升。
1.9um–5.3um紅外波長轉換器圖紙
本圖紙詳細標注了NLIR 1.9um–5.3um紅外波長轉換器的結構尺寸與整體設計,其中正視圖重點展示了:輸入端口,輸出端口,散熱格柵。
SPEKTUM波長轉換器圖紙
SPEKTUM波長轉換器技術與應用
- 中紅外光譜分析
NLIR的SPEKTRUM波長轉換器提供了一種簡單有效的方法,可利用實驗室已有的常規VIS-NIR設備。下圖顯示了SPEKTRUM波長轉換器在70ms曝光時間下VIS/NIR光柵光譜儀的輸出。輸入光來自NLIR的FIBER光源,直接耦合到波長轉換器。1.9-5.3um帶寬的光被轉換為682-886nm。
通過1.9um–5.3um光譜轉換器SPEKTUM將中紅外光轉換為可見光/近紅外光
- 光學相干斷層掃描
光學相干斷層掃描(OCT)是一種成熟的成像技術,現在正在中紅外區域找到新的應用。NLIR的上轉換技術已用于實現kHz線速光譜,在2-5 um波長范圍內實現實時中紅外OCT。這一進步為OCT在陶瓷、樹脂和涂層等材料中開辟了新的可能性。

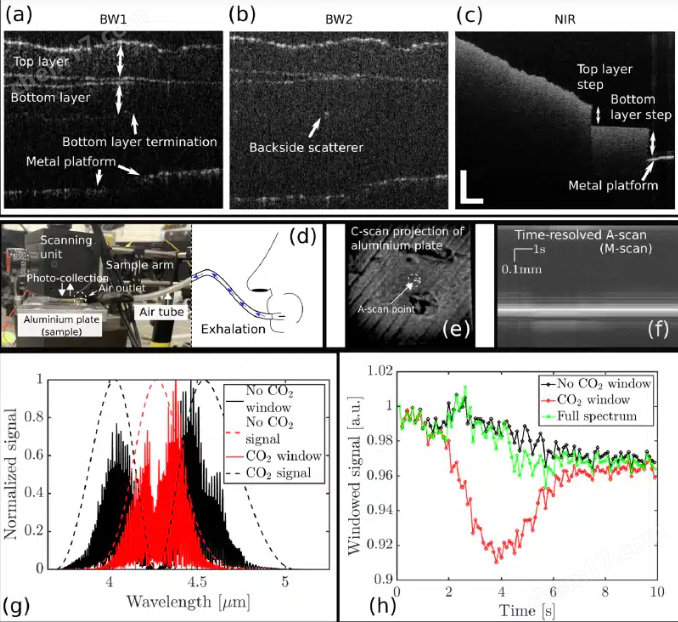

基于kHz線掃描速率的高分辨率中紅外光學相干斷層掃描技術
- 使用可見光/近紅外光譜儀讀取中紅外光譜
可以使用可見光/近紅外(VIS/NIR)光譜儀讀取中紅外(MIR)數據,使丹麥NLIR的波長上轉換技術集成于SPEKTRUM波長轉換器中,從而能夠使用實驗室或工業環境中現有的常規光譜儀直接獲取中紅外光譜。配置過程極其簡單,只需將光譜儀接入MIR-VNIR跨波段轉換器,即可通過原有光譜儀軟件讀取數據。
使用可見光/近紅外光譜儀讀取中紅外光譜示意圖
