閘閥手動改電動技術方案

考慮到原手動閥的成本，直接進行電動閥改造，確實很容易，但成本很高。然而，隨著技術的進步，普通的手動閥現在可以改裝成電動閥裝置。

1、將手動閥改造成電動閥，確定合適的閥門和電動裝置

客戶需要提供閘閥、截止閥、蝶閥、球閥等手動閥門（普通閥門）的類型。閥門的結構決定了閥門電氣裝置的運行方式。

閥門電動裝置根據運行方式可分為角行程、直行程和多轉式。

1、多旋轉電動執行器多旋轉式：需要運行3600以上°為實現閥門的啟閉，主要用于截止閥、管夾閥和隔膜閥；

2、大部分角行程和直行程執行器都是在多轉式的基礎上進行改造的:以多轉式為基礎，由蝸輪蝸桿二次減速箱組成0~90°角行程電動執行機構；直行程電動執行機構由絲桿部件組成。

①角行程：0~90°角行程，用于控制球閥、旋塞閥、蝶閥、百葉閥等角行程閥；

②直行程：輸出力，產生位移，常用于支撐各種閥門形成電動閥或電動調節閥（如：調節閥、單座閥等直線運動閥）

閘閥手動改電動技術方案

將手動閥改造成電動閥，確定電動裝置要輸出的力或扭矩(扭矩)

對于多旋轉電動裝置、部分旋轉電動裝置和角行程電動執行器來說，重要參數是扭矩，單位為N.m。閥門的開啟或關閉需要扭矩作用在上面，如果扭矩小，可能導致無法關閉，無法打開。

對于直行程電動執行器來說，重要的參數是力，單位是N。如果同樣的力很小，閥門就不能打開或關閉。

因此，在選擇電動裝置的過程中，要遵循一個簡單的原則：寧愿選大，不要選小。

將手動閥改造成電動閥確定閥電動裝置控制方式

第一類:普通電動裝置這類電動裝置有簡單的刻度盤顯示閥門開關，而外部控制需要電動裝置控制箱，這是基本型號。

第二類；機電一體化電動裝置。這種電動裝置有自己的控制箱，也就是所謂的機電一體化。帶液晶顯示器，可反饋4～20ma標準信號可以確定閥門的全開、全關和不確定的中間位置，即開關量控制。電氣元件安裝在可翻轉板上，以調整扭矩控制機構、行程控制機構和開度指示機構。

按鈕盒上有三個按鈕，中間是現場和遠程轉換按鈕，左側是現場閥門關閉按鈕，右側是現場閥門開啟按鈕，遠程控制按鈕盒，遠程控制DC24V開關觸點，打開按鈕盒為現場操作。（旋鈕裝置上有兩個旋鈕盒，一個是方式按鈕旋鈕（紅色），另一個是操作按鈕（黑色），依靠電氣外殼，突出箭頭指示操作模式，操作按鈕順時針旋轉到箭頭開啟閥門，逆時針旋轉關閉閥門。）

第三類:調節電動裝置，是在機電一體化電動裝置的基礎上增加模擬量控制，可接收和反饋4～20mA標準信號，可實現閥門的精確調節，可確定閥門的全開、全關和精確的中間位置。

改造前

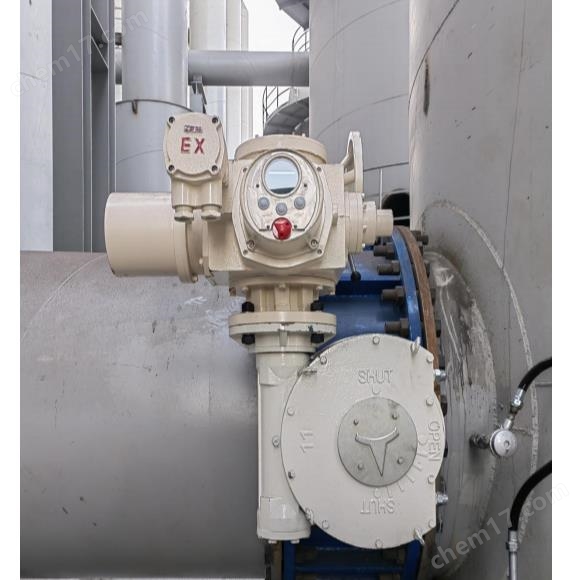

改造后

改造前

改造后
