| 3C閥門類別 | 衛生 | 工作溫度 | 常溫 |
|---|---|---|---|
| 類型(通道位置) | 二通式 | 零部件及配件 | 配件 |
| 流動方向 | 單向 | 壓力環境 | 常壓 |
| 應用領域 | 化工,石油 | 種類 | 其他 |

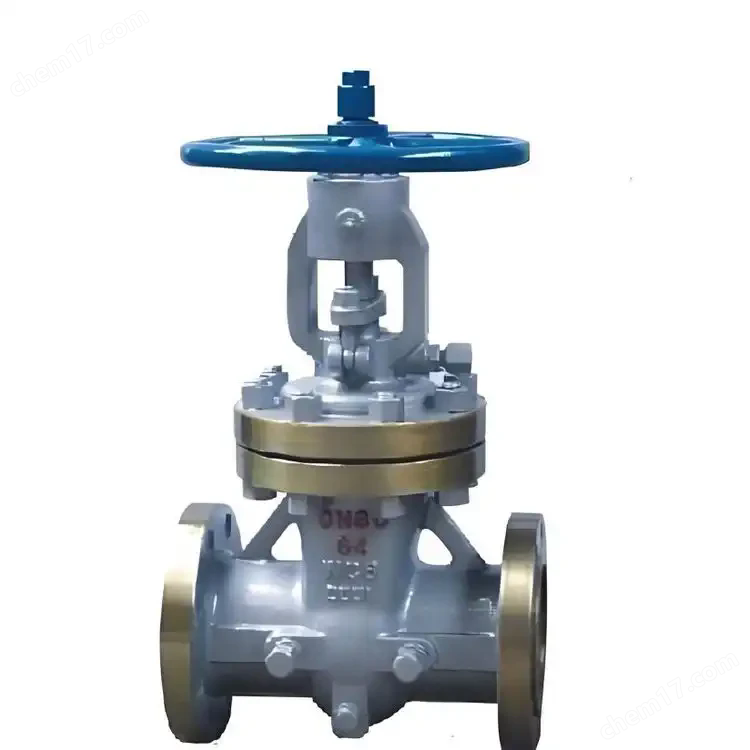

CYZ41H差壓式油密封閘閥介紹
基本信息
CYZ41H差壓式油密封閘閥是一種用于控制管路中介質流通的閥門，其連接方式為法蘭式，結構形式是明桿楔式，驅動方式為手動，產品口徑范圍在DN50 - DN400之間，公稱壓力為1.0MPa - 16.0MPa，閥體材質有鑄鋼和不銹鋼等。
工作原理
差壓油密封楔式閘閥是在現有楔式彈性閘閥結構基礎上發展而來。在現有楔式閘閥閥體的中腔兩閥座位置處，各裝有一個自動壓油密封潤滑機構，該機構由盛有密封脂的油缸、可沿油缸內表面移動的活塞和閥座組成。當閥關閉時，閥體中腔內充滿介質壓力，閥后（下游端）由于介質被切斷，與中腔形成壓力差值，在這壓力差作用下，推動活塞向下運動，壓縮油缸內的密封脂，使其通過閥座通道進入閥座密封面形成密封油膜，實現密封。同時，在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥門泄漏需補償密封脂時，旋轉壓蓋，密封脂便可通過閥體的油孔進入閥座密封面，再次實現密封。
特點
結構與性能：結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
密封面材質：密封面采用不銹鋼和硬質合金，使用壽命長。
填料密封：采用柔性石墨填料，密封可靠，操作輕便靈活。
4.密封方式：與老式楔式閘閥相比，改機械強制密封為油膜密封，有兩次密封，第一次是彈閘板硬密封，第二次是密封脂密封，形成二次密封。閥體內設有自動注入密封脂機構和閥體外密封注脂器補償機構。
適用介質與場景
適合介質包括油品、天然氣等，廣泛適用于石油化工、火力發電廠等油品、水蒸汽管路上，作為接通或截斷管路中介質的啟閉裝置。
