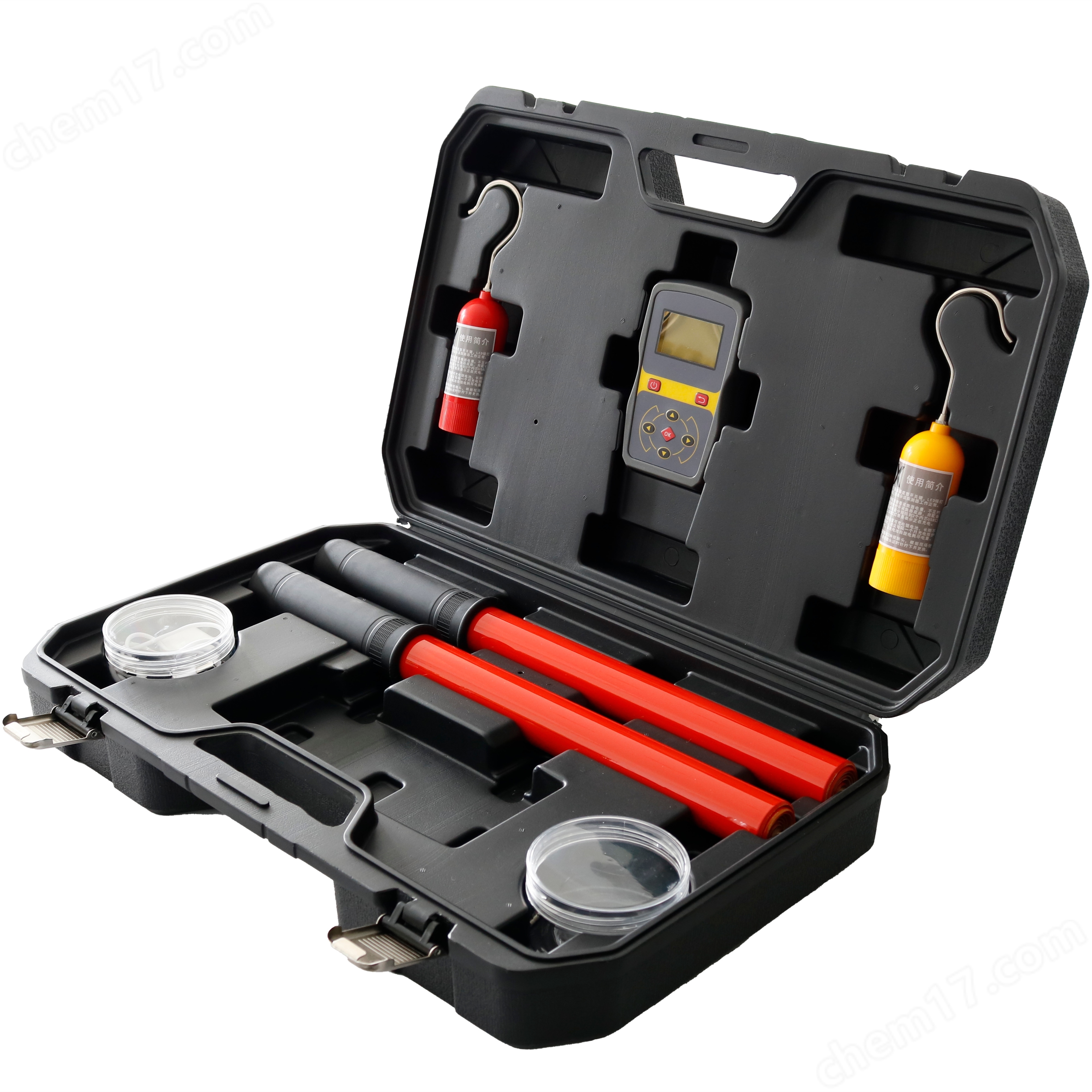

NC620高壓無線核相儀

一、產品概述

1.1  常規用途

本公司生產的“NC620高壓無線核相儀”，主要應用于電力線路、變電所的相位校驗和相序校驗，主要功能包括驗電、核相、測相序等。本產品采用雙重屏蔽及全新的數字電路，具有抗干擾性，符合(EMC)標準要求，適應各種電磁場干擾場合。

將被測導線的高電壓相位信號經過處理后直接發射出去，由手持機接收并進行相位比較，對核相后的結果定性，實時顯示相位角度差和矢量圖。

本產品采用無線傳輸技術，真正達到安全可靠、快速準確，不同電壓等級（10V-500KV）均適用。在核對電網的結構時，對于三相連接的線路能夠準確的識別不同導線的相對相位，在兩個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。

 1.2  安全事項

★ 采用了無線電傳輸技術，其工作的基本原理為相位的實時比較。

★ 遵守并按規定使用本產品，確保儀器的安全運行。

★ X和Y采集器兩端禁止耐壓試驗。

★ 遵守國家電力工業的安全工器具預防性試驗安全規程。

★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。

★ 在帶電設備上核相必須通過絕緣操作桿進行。

 附：關于“無線高壓核相儀”的絕緣桿的安全使用長度和試驗標準。

（摘自“國家電網公司電力安全工作規程”）

一、帶電作業時人身與帶電體的安全距離

二、帶電作業時絕緣桿的最小有效絕緣長度

注：絕緣工具檢查性試驗（分段）的試驗標準：每300mm，施加工頻電壓75KV，一分鐘：以無擊穿，閃絡及過熱為合格。

 1.3  依據標準

XXX 無線高壓核相儀依據的相關標準如下表所示：

二、產品信息

2.1  突出優勢

?  所測電壓：10V -500KV，不同電壓等級均適用

?  準確度：自校誤差≤±3°

?  采樣速率：10次／秒

?  屏幕對比度：可調整顯示清晰度

? 背光時間設置：常亮、常滅、0-60秒內可自行設置

?  自動關機設置：從不、0-10分鐘內可自行設置

?  同相定性：≤30°為同相（相位閾值0-60°內可自行設置。系統默認30°）

?  異相定性：＞30°為異相（相位閾值0-60°內可自行設置。系統默認30°）

?  現場校準功能：可對被測導線進行現場校準，確保相位角精度

?  手持機和X采集器、Y采集器的傳輸距離為X≤200m、Y≤200m

?  多模式設計，適用性更強，更安全、更方便

?  FCC天線設計，信號更強，更易穿透墻壁、門或障礙物的阻擋

?  雙重屏蔽，抗干擾性強，符合EMC標準

?  圖表和數據顯示，更方便易讀

?  定性測量：通過聲光信號顯示

?  定量測量：實時顯示相位角度差，誤差≤5°

?  相序校驗：順相序、逆相序 （120°、240°）
