【產品概述】

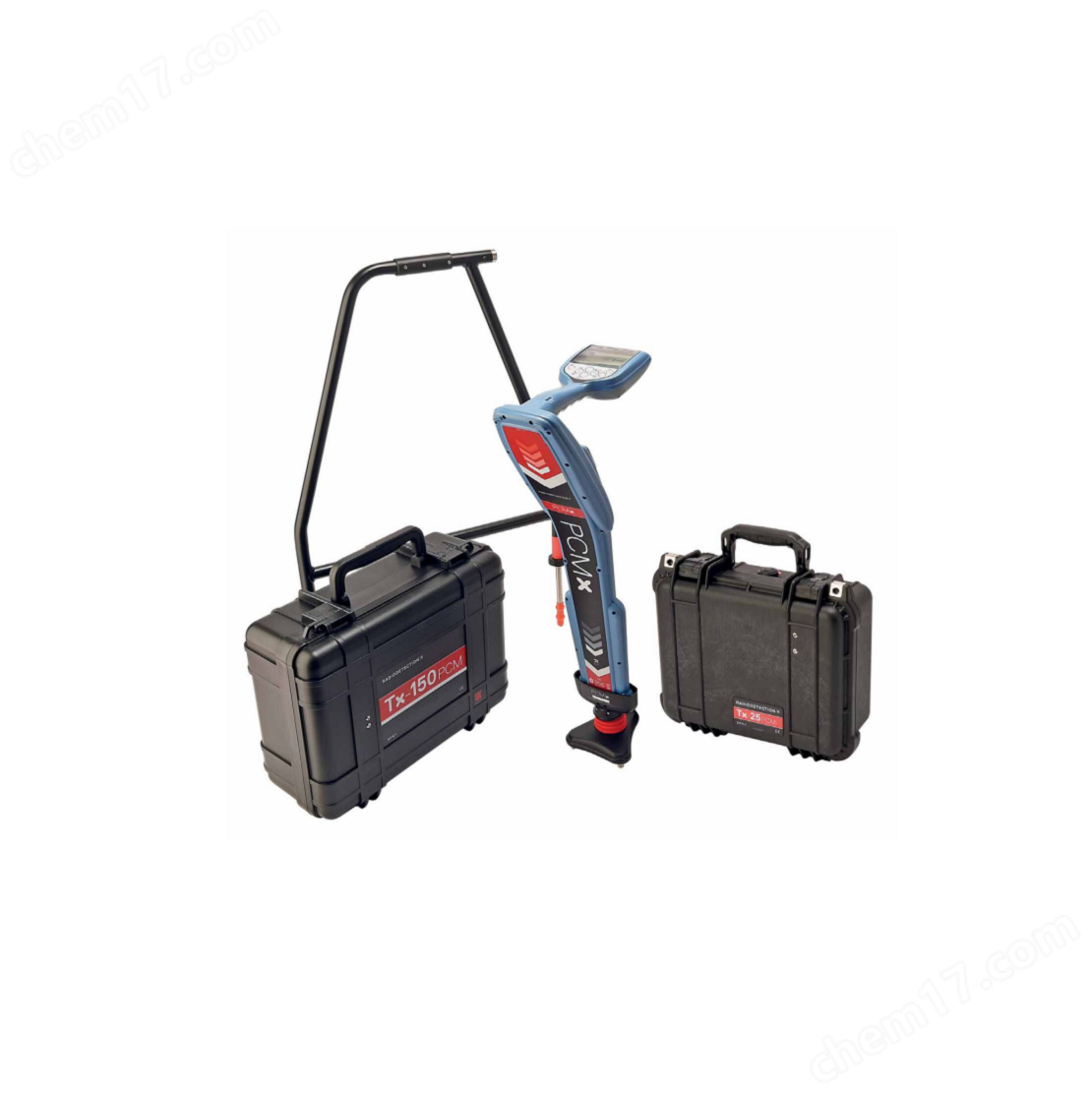

20多年前，英國雷迪公司與行業專家一起shuaixian推出了diyi臺管道電流測繪器。勘測人員可通過它來識別難以接近的管道上的可能外部腐蝕來源，包括那些埋設在河流和公路下面的管道。從那時起，它成為許多組織查找和精準定位管道涂層缺陷的工具選擇。PCMx繼承了這一血統，利用雷迪zuixianjin的定位技術的力量，帶來更快的結果、同步探測測量以及集成GPS定位。

【功能特點】

檢測并精確定位埋地管道和電纜的涂層故障和短路；確定埋地管道和電纜的位置/路徑和中心線深度；創建埋地管道和電纜位置的探測記錄；可與RD精密定位儀系列配合使用，用于定位長距離的電纜和管道。

【技術規格】

發射機

輸出信號：多頻同步輸出，最遠30公里的信號范圍

輸出方式：直連方式輸出，自動阻抗匹配

輸出頻率：（ELF）4Hz+128Hz；（ELCD）4Hz+8Hz+128Hz；（LFCD）4Hz+8Hz+640Hz

輸出電流：（Tx-150PCM）100mA、300mA、600mA、1A、2A、3A

輸出電壓：100V峰值

輸出功率：（Tx-150PCM）zuida輸出150W

電源：（Tx-150PCM）交流供電；20-50V直流供電

IP等級：IP54-蓋子打開；IP67-蓋子關閉

尺寸重量：（Tx-150PCM）470mm*370mm*190mm，16.2kg

接收機

檢測模式

• 常規模式：ELF(4Hz+128Hz)；ELCD(4Hz+8Hz+128Hz)；LFCD(4Hz+8Hz+640Hz)

• 其他模式：8kHz、50Hz、ACVG、ACCA

• 定位模式：峰值模式、谷值模式、寬峰模式、峰值箭頭、自動增益模式

工作頻率

• 安裝磁力計腳：ELF、ELCD、LFCD、8kHz

• 拔除磁力計腳：512Hz、570Hz、577Hz、640Hz、760Hz、870Hz、920Hz、940Hz、8kHz、9.8kHz、33kHz、65kHz、83kHz、131kHz、200kHz等十五個主動頻率；電力和無線電頻率兩個被動頻率；512Hz、640Hz、8kHz、33kHz四個探頭頻率

動態范圍：140dB

選擇性：120dB

測深范圍：0-30m

檢測精度

• 深度測量精度：±3%@2m；±5%@3m

• 定位精度：深度的±5%

• 4Hz電流精度：±5%@1m深度，1安培

• 破損點定位精度：±5cm

數據記錄：10,000條數據記錄

屏顯信息：同步顯示電流和深度，實時判斷是否正在沿著正確的管道探測

電池：內置鋰離子可充電電池組，可連續運行35小時

重量：2.2kg

A字架

用途：ACVG測量和防腐層漏電點定位

外觀：框架結構，不銹鋼腳針

【推薦配置】

發射機1臺、接收機1臺、A字架及連接線1套、發射機專用鋰電池1套、交流電源線1條、直流電源線1條、信號輸出線1套、地極針1個、延長線1個、防腐層檢測數據記錄儀1套、埋地鋼質管道外防腐層狀況評價軟件1套、隨機資料1套。
