多功能非金屬管道檢測儀
參考價 | ¥ 88888 |
訂貨量 | ≥1件 |
- 公司名稱 天津市廣泓檢測技術有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 其他
- 更新時間 2025/7/9 14:38:33
- 訪問次數 19
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
產地類別 | 國產 | 應用領域 | 環保,化工,石油,綜合 |
---|
【產品概述】
多功能非金屬管道檢測儀采用級高靈敏震動傳感器,結合特定頻率震動信號解調算法,基于聲波在燃氣管道內的傳播特性,接收并跟蹤儀器發出的聲波信號,從而精確定位出被測燃氣PE管道的位置、走向、深度及連接關系。
【功能特點】
主動聲波定位壓力管道是一項發明技術;聽音+探測兩種模式深度融合,多維度精準定位平面和深度;大秦銳士多核異構超算平臺賦能;雙通道高速算法模塊,實時同步解算聽音和探測模式數據;全頻段全頻點可適用于聽音及探測模式;實時頻譜分析直觀展示目標頻率及干擾頻率;智能判斷管道存在與否,消除人為誤判;掃頻功能優選特定現場匹配頻率;手動+遠程控制相結合,接收機遠程控制發射機;北斗/GPS/格洛納斯/伽利略多模衛星定位技術;4G全網通實時云平臺數據通信技術;200瓦大功率雙驅動同步技術,可使功率及探測能量增加一倍;探測距離可達3km,探測深度可達10m;全功率滿載輸出工作時長≥14小時,日工作量可達3km;完善的過載短路保護機制,品質,堅固耐用,質保三年,終身升級。
【檢測原理】

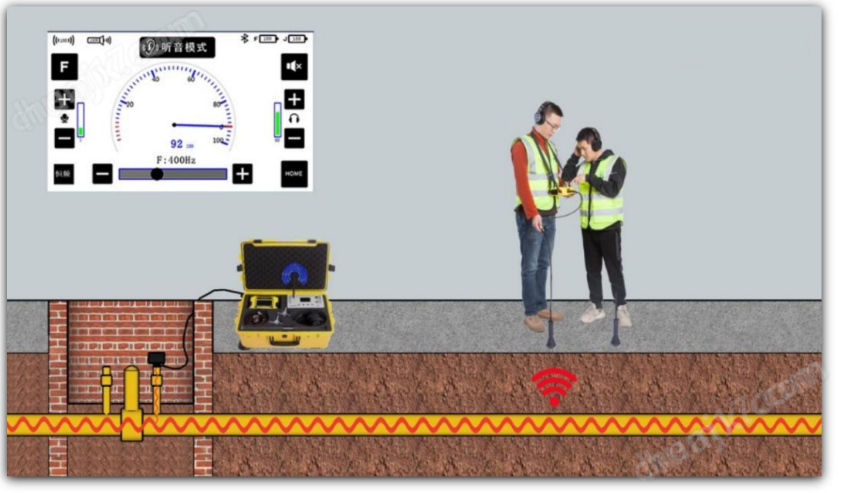

通過燃氣管道附屬設施(放散閥、調壓箱、調壓柜等接入口)為管道注入一組特定頻率的聲波信號,此聲波信號沿管道內介質天然氣傳播。在傳播過程中一部分聲波信號會穿透土壤到達地面,使用高靈敏傳感器拾取這部分聲音信號并通過儀器自主分析,即可定位出被測管道精確位置。
【技術規格】
發射機 | |
控制模式 | 手動控制、遠程控制自由選擇 |
頻率信號 | 預設常用6頻段輸出 |
功率輸出 | 單路輸出及雙路輸出,可加載兩路音頻驅動器。單驅動功率輸出zuida功率100W,雙驅動功率輸出zuida功率200W |
掃頻模式 | 探測頻率可自由調整輸出,調整步長1Hz,快速匹配現場zuijia探測頻率 |
音頻模式輸出 | 恒頻、變頻、脈沖 |
Lora擴頻通信 | 通信距離不小于3km,多頻道遙控,互不干涉 |
保護機制 | 集成短路、過熱、過載保護功能,自動切斷輸出,有效保證設備安全 |
電池 | 25.2V 18Ah鋰電池 |
續航時間 | >14小時(全功率滿載輸出) |
充電時間 | 4.5小時 |
相對濕度 | 95% |
使用溫度 | -30℃~60℃ |
機箱 | 高強度保護機箱 |
顯示屏 | 高亮液晶顯示屏,強光下清晰可見 |
接收機 | |
頻率接收范圍 | 200Hz~700Hz預設6種常用濾波頻率 |
信號放大倍數 | 1~200倍 |
濾波頻段 | 可自定義設置,調整分辨率10Hz |
掃頻模式 | 探測頻率可自由調整輸出,調整步長1Hz,快速匹配現場zuijia探測頻率 |
顯示功能 | 信號強度、頻率重合性、柱狀圖譜、管道埋深 |
探測方式 | 聽音模式、探測模式 |
平面定位誤差 | ≤±15cm |
深度定位誤差 | 3米以內±20%h(h為管線埋深,h小于1米時,令h=1米) |
探測深度 | 10m(視現場探測環境改變而改變) |
探測距離 | 市政中壓雙向1~3km,市政低壓雙向0.3~1km(視現場探測環境改變而改變) |
無線通信 | 內置433M Lora無線擴頻技術,可實現3km遠程控制 |
顯示屏 | 5寸高亮電容觸摸液晶屏,分辨率800*480,zuida亮度700cd/m2,陽光下可視 |
信息采集雙通道 | 有線耳機+藍牙耳機雙重保障 |
運算能力 | 多核異構MPU,雙核A7主頻800MHz,單核M4處理器209MHz |
定位功能 | 內置北斗 GPS 格洛納斯定位模塊,定位精度米級 |
數據存儲 | 系統內存1GB,FLASH存儲8GB,內置TF存儲接口,zuida支持128GB |
上網功能 | 內置物聯網流量卡,可上傳聲音,位置信息 |
電池 | 8.4V 10Ah鋰電池 |
充電時間 | 5小時,續航時間:>17小時 |
相對濕度 | 95% |
使用溫度 | -30℃~60℃ |
系統升級 | 超級運算系統GPPL5000V1.0,可通過USB口zhongshen mianf 升級 |
【推薦配置】

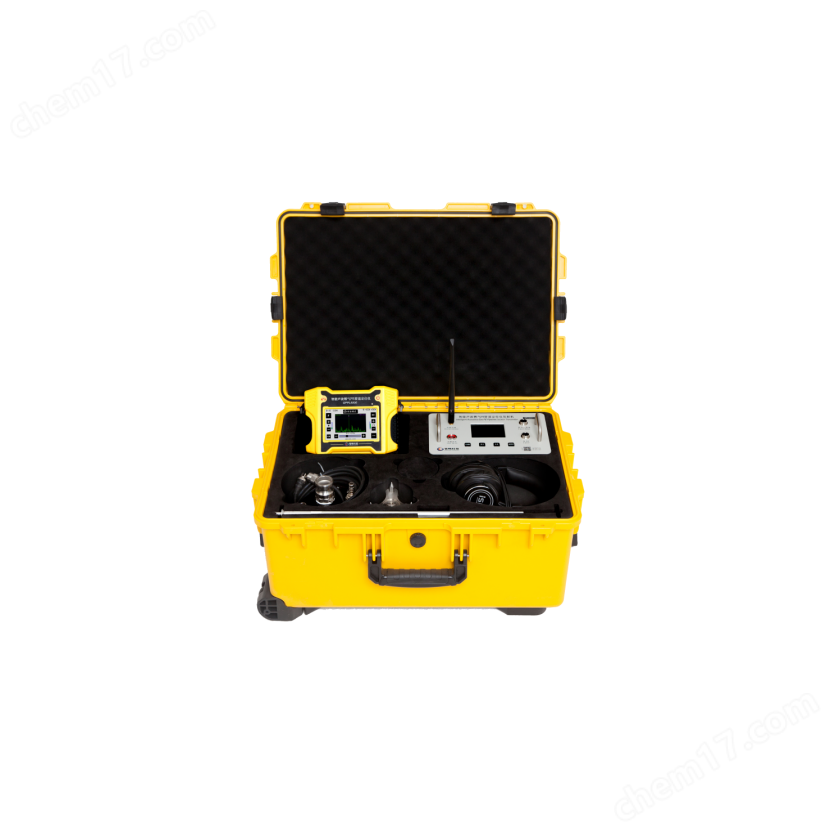

發射機1套:主機1臺、音頻驅動器2臺、Lora天線1根、連接線2根、充電器1個);接收機1套:地面接收主機1臺、地面接收傳感器1臺、三腳架1個、加長探桿1支、加長探桿500mm(1根)、連接線1根、充電器1個、耳機1副、背帶1副;轉換接頭18個:DN10(2個)、DN15(2個)、DN20(2個)、DN25(4個)、DN28(2個)、DN32(2個)、DN40(2個)、DN50(2個);彎頭內絲1個;快接口(D型接口)2個;密封墊圈(配套D型接口)3個;快接口(F型接口)2個;活動扳手(0-450mm)1把、(0-300mm)1把;放散管3米;生料帶3盤。
