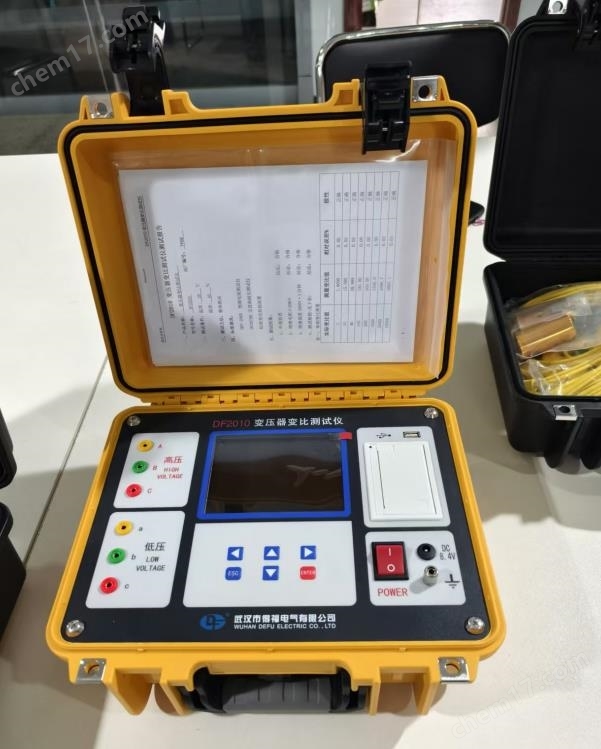

1.1  用途

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國家電力部的預防性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。本款系列儀器克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。本款系列儀器提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。

1.2 性能特點

1) 界面采用智能化彩屏顯示方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。

2) 試速度快，一次接線即可完成三相變比測試，僅需10秒。

3) 具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。

4) 適合從配電變壓器到1000KV變壓器、單相變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比、組別、極性測試功能。。

5) 測試量程寬，可達10000，分接檔位可測試到197檔。

6) 交直流兩用：鋰電池供電或者220V交流充電器供電自適應。

7) 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據500條，并且本機存儲可轉存至優盤，優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

8) 儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能。

9) 體積小、重量輕，方便攜帶使用。

2、特別提示

2.1  電源方面

本儀器提供兩種電源方式，外部220V交流充電器供電，內部電源為鋰電池。當接通外部電源時，儀器選擇交流供電方式進行測試。當不接外部電源時，儀器使用內部電池工作。

2.2  安全方面

1）使用本儀器前一定要認真閱讀本手冊。

2）儀器的操作者應具備電氣設備或儀器的使用常識。

3）為了儀器及操作人員的安全，儀器使用時應可靠接地。試驗裝備時接好地線，工作完畢時最后拆除接地線。

4）儀器輸出電壓高，應注意安全，防止觸電。

5）本儀器戶內外均可使用，但應避免在雨淋、腐蝕氣體等惡劣環境下使用。

6）對儀器的維修、護理和調整應由專業人員進行。

7）儀表應避免劇烈振動。

8）對儀器的維修、護理和調整應由專業人員進行。

3 技術指標

1) 量  程：0.9～10000

2) 準確度：±(讀數×0.2%+2字)(小于等于500)

±(讀數×0.5%+2字)(大于500 )

3) 分辨率：0.9～9.9999（0.0001）

4) 工作電源：內置電池或外置充電器，充電器使用條件，輸入100-240VAC, 50/60Hz

5) 充電時間：約5小時

6) 儀器重量：3.5Kg

7) 儀器體積：260mm(長)×200mm(寬)×160mm(高)

8) 使用溫度：-10℃～50℃

9) 相對濕度：＜90%，不結露
