PBS-10-4050 西格瑪光機偏光立方體分光鏡
參考價 | ¥ 100 |
訂貨量 | ≥1件 |
- 公司名稱 深圳維爾克斯光電有限公司
- 品牌 SIGMAKOKI/西格瑪光機
- 型號 PBS-10-4050
- 產地
- 廠商性質 代理商
- 更新時間 2025/7/4 9:13:37
- 訪問次數 47
聯系方式:劉先生18926463275 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 綜合 |
---|
405nm-1550nm,反射S偏光,透過P偏光,偏光立方體分光器PBS
偏光立方體分光器(Polarizing Beamsplitter,PBS)通常由兩個直角棱鏡組成,這兩個棱鏡的一個斜面被涂覆了一層特殊的薄膜,然后將這兩個直角棱鏡以斜面對斜面的方式粘合在一起形成一個立方體,還可稱為偏振立方分光鏡。
當光線進入偏振分光棱鏡PBS時,根據其偏振狀態,光線會被分成兩束:一束透射過PBS,另一束則被反射出來。日本西格瑪光機偏光立方體分光鏡PBS反射S偏光,反射率>98%,透過P偏光,透過率>97%,BK7材質,這是一款可用于各種激光波長的高消光比的偏光分光棱鏡Polarizing Beamsplitter,還可以用于使用單色激光的各種偏光實驗。

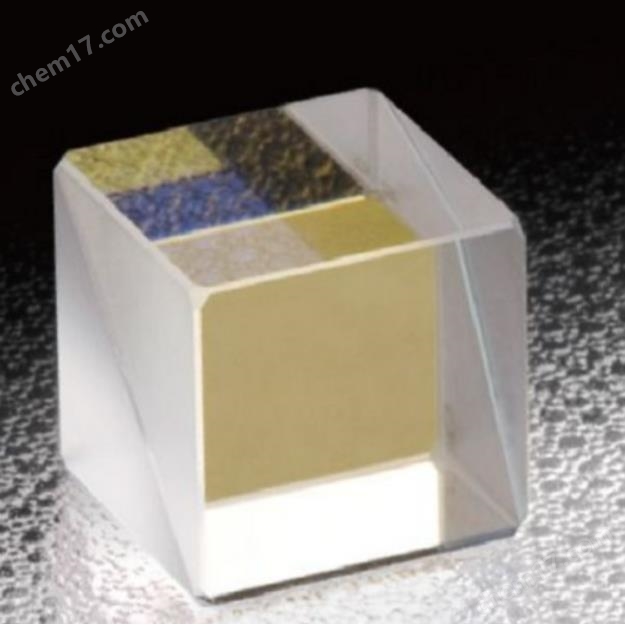

偏振立方分光鏡Polarizing Beamsplitter圖示
日本西格瑪光機偏光立方體分光鏡PBS的共同指標:
共同指標 | |
材質 | BK7 |
基板面型精度 | λ/4 |
鍍膜 | 斜面:多層電介質膜 側面4面:防反射膜 |
入射角度 | 0° |
P偏光透過率 | >97%(405nm>90%) |
透過消光比 | Ts:Tp=1:1000 |
激光損傷閾值(參考值) | 0.3J/cm2(脈沖寬10ns,重復頻率20Hz) |
表面質量 | 10-5 |
有效范圍 | 外形尺寸85%的正方形內切圓 |
日本西格瑪光機SIGMAKOKI偏光立方體分光鏡PBS的特點:
- 通過透過P偏光,反射S偏光,可以將入射光的偏光狀態正交分離。
- 偏振分光棱鏡PBS鍍有多層電介質膜,光量損失很小,可以有效地分離偏振光。
- 由于是立方體型半反射鏡,垂直入射光束時,射出光的光軸不會有平行移動。而且,入射光束與有效范圍的直徑相同時,透過光或反射光不會漸暈或變小。
日本西格瑪光機SIGMAKOKI偏光立方體分光器的信息:
- 承接制造產品目錄之外的尺寸或波長的光學零件。
- 也備有平板型的偏光分光棱鏡(PBS-C)。
- 也備有高消光比的格蘭湯姆森棱鏡(GTPC)。
- 需要高消光比的偏光分光棱鏡時,請聯系我們。
日本西格瑪光機SIGMAKOKI偏光立方體分光器的注意事項:
- 從沒有○記號的棱鏡側面射入光時,透過率或消光比的特性可能會發生變化。
- 與透過光的消光比相比,反射光的消光比稍微差一點。
- 在適用波長之外使用時,透過率或消光比會變差。
- 由于材料的折射率和玻璃厚度的影響,透過光或反射光會產生波長分散。而且,在收縮或發散的入射光線中使用后,可能產生色差或球差。
OPTOSIGMA西格瑪光機偏光立方體分光器外形尺寸:
偏振立方體分光鏡的外形圖示如下,其從帶有○記號的棱鏡側面入射。OPTOSIGMA偏振分光棱鏡PBS的斜面鍍多層電介質膜,側面4面鍍防反射膜,標準品的尺寸有10mm,15mm和20mm等。
偏振立方分光鏡/立方體分光棱鏡PBS外形尺寸圖

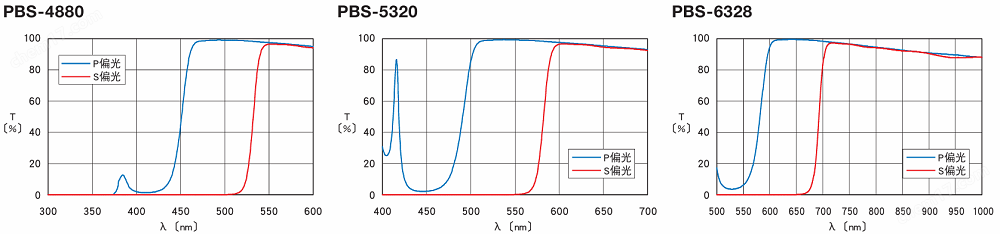

OPTOSIGMA西格瑪光機偏振立方體分光棱鏡PBS透過率波長特性(參考數據):
偏振立方體分光棱鏡PBS透射率曲線圖
