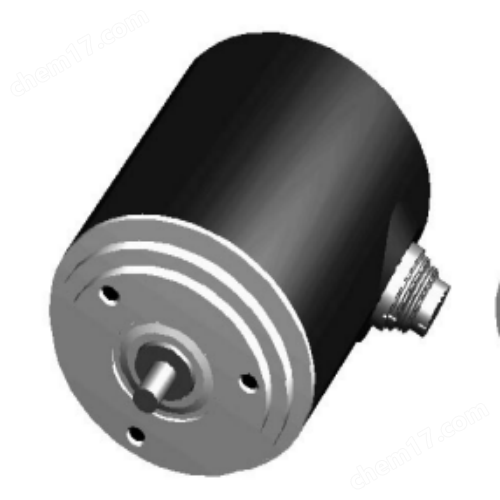

CRF 上海希而科歐洲進口TWK 編碼器
- 公司名稱 希而科貿易（上海）有限公司
- 品牌 TWK/德國
- 型號 CRF
- 產地 德國
- 廠商性質 代理商
- 更新時間 2025/6/30 18:24:49
- 訪問次數 325
聯系方式：代義文18964582697 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 進口 | 應用領域 | 綜合 |
|---|
上海希而科歐洲進口TWK 編碼器專為通過PC進行遠程編程而設計，可根據用戶需求設置14個不同參數。 這使得編碼器能夠快速適應不同機械和電氣應用的需求。 所選參數的存儲位置在編碼器內的EEPROM中。
這些編碼器屬于可編程絕對值光電編碼器，適用于需要通過 PC 遠程編程來調整參數的應用場景。它們支持多種機械和電氣需求的快速適配，并提供多種輸出接口選擇（并行、串行 SSI 或 ASA）。
主要功能特性
1. 可編程性
支持通過 PC 編程設置 14 個不同的參數 。
參數存儲在編碼器內部的 EEPROM 中，斷電后仍能保留設置。
提供專用軟件 PROCOD （運行于 Microsoft Windows® 系統）用于配置。
配備 RS 485 至 RS 232 轉換模塊（需單獨訂購），便于連接 PC。
2. 編碼器性能
分辨率 ：0.0002 到 4096 步/圈（單圈）。
測量范圍 ：1 到 4096 圈（多圈）。
輸出代碼 ：Gray 碼、Gray-Tree、BCD、自然二進制碼或 Nat.Binary-Tree。
編碼方向 ：順時針 (CW) 或逆時針 (CCW)。
邏輯極性 （僅限并行接口）：正或負。
奇偶校驗位 ：ODD（奇數）或 EVEN（偶數）。
寄存器長度 （SSI 接口）：13、16、25 或 32 Bit。
單穩態時間 （SSI 接口）：1 到 682 µs。
波特率 （ASA 接口）：2.4 kBaud 到 3 MBaud。
識別編號 ：0 到 65535。
3. 輸出信號
最多 6 個信號輸出 ，可用于限位開關、旋轉方向檢測、奇偶校驗等。
輸出電路類型：
A ：開集達林頓晶體管（Open Collector Darlington）
C ：開射極達林頓晶體管（Open Emitter Darlington）
D ：推挽輸出（Push-Pull）
4. 接口選項
并行接口 ：支持同步數據傳輸。
串行接口 ：
SSI （Synchronous Serial Interface）：差分?jǐn)?shù)據輸出，符合 RS 422 標準。
ASA （Asynchronous Serial Interface）：異步串行通信。
5. 多功能輸入
支持 預設模式 （Preset）和 上下計數模式 （UpDown）。
預設模式 ：用于設置參考點（Reference Value 1 和 Reference Value 2）。
上下計數模式 ：通過多功能輸入（MFP）調整輸出值的增減。
機械特性
結構設計
外殼與法蘭 ：陽極氧化鋁材質。
軸 ：不銹鋼材質（直徑 12 mm）。
軸承密封 ：Nilos 環或徑向密封環。
碼盤 ：抗變形塑料材質。
傳感器系統 ：GaAlAs 發光二極管 + 光電晶體管陣列。
尺寸差異
不同型號（CRF 58, 65, 66, 105）具有不同的軸、法蘭和外殼尺寸，以及電氣連接方式。
電氣特性
電源要求
工作電壓：+11 VDC 至 +26 VDC。
工作電流：典型 80 mA，最大 120 mA。
輸出電路
并行輸出電路 ：
A：開集達林頓
C：開射極達林頓
D：推挽
串行輸出 ：差分?jǐn)?shù)據輸出（SSI 和 ASA，符合 RS 422 標準）。
數據速率
并行接口：1 到 3 kHz（取決于編程設置）。
測量位置偏差：≤ ±2' 38"（對于 4096 步/360°）。
環境適應性
工作溫度
標準版本：-20°C 至 +60°C。
可選版本（帶連接器）：-40°C 至 +85°C。
存儲溫度
-25°C 至 +70°C。
濕度
最大相對濕度 85%，無冷凝。
防護等級
CRF 58, 65, 105 ：IP65（Nilos 環密封）。
CRF 66 ：IP66（徑向密封環）。
抗沖擊與振動
抗沖擊：200 m/s2，持續 11 ms（符合 DIN IEC 68）。
抗振動：5 Hz 至 1000 Hz，100 m/s2（符合 DIN IEC 68）。
型號對比
型號 | 尺寸 | 法蘭類型 | 接口選項 | 特殊功能 |
CRF 58 | 較小 | 同步法蘭（Synchro-Flange） | 并行或串行 | 標準應用 |
CRF 65 | 中等 | 同步法蘭（Synchro-Flange） | 并行或串行 | 更高精度 |
CRF 66 | 中等 | 夾緊法蘭（Clamping Flange） | 并行或串行 | 更高扭矩耐受性 |
CRF 105 | 較大 | 多種法蘭選項 | 并行或串行 | 更大尺寸適用 |
上海希而科歐洲進口TWK 編碼器應用場景
這些編碼器廣泛應用于需要高精度角度測量和遠程編程的工業自動化領域，如：
自動化生產線
機器人控制
包裝機械
數控機床
希而科歐洲進口TWK 編碼器 RD 65-4096G4096C2Z08 €單價3600
希而科歐洲進口TWK 編碼器 SWF 5U-29€單價3235
希而科歐洲進口TWK 編碼器 RD58-4096R4096C2Z01 €單價3600
希而科歐洲進口TWK 編碼器 KRD58-S65536R4096Z01 €單價4901
