工頻無局放試驗設備成套裝置技術方案、適用范圍本設備主要用于部分35kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器、電纜附件、所有絕緣器具等高壓試品進行工頻耐壓、局部放電試驗及其科學研究試驗。操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表.采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

　　局放測試儀是我公司技術人員根據多年局放檢測經驗，適用于對高壓設備局部放電在線檢測及定位。該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、安全性和有效性。TH-9003手持式局放測試儀由測試儀主機、專用局部放電檢測軟件、復合式TEV傳感器、超聲波傳感器、高頻電流互感器、超高頻傳感器以及連接線組成。手持式局放測試儀3.1 主機面板介手持式局放測試儀主機的前面板分為若干功能區，根據上圖標注標號分別為：1. 波形顯示區2. F1~F5: 菜單按鍵3. 電源指示燈4. MEAS: 測量菜單5. AUTORANGE: 自動AUTO6. MENU OFF: 關閉菜單選項7. MENU: 菜單按鈕8. AUTO: 自動設置按鍵9. RUN/STOP: 開始/停止10. 方向鍵11. TRIG: 觸發菜單12. LEVEL: 調節觸發電平13. TIME/DIV: 時基14. POSITION: 調節水平觸發位置15. HORI: 水平菜單16. VERTICAL: 調節垂直位置17. VOLTS: 電壓檔位18. 電源開關19. REF: REF菜單20. MATH: MATH功能鍵21. CH2: 顯示CH2菜單22. CH1: 顯示CH1菜單23. UTILITY: 輔助功能24. SAVE RECALL: 保存/調用25. RECORDER:萬用表趨勢圖、示波器趨勢圖、波形記錄儀 26. SCOPE/DMM: 功能界面切換按鍵，切換到萬用表過信號源界面27. CURSOR: 光標測量

　　3.2 主機充電在使用手持式局放測試儀主機時，首先應該對該主機進行充電，充電所需時間為7小時，但如果該主機已經部分充電，則充電時間會減少，當電池充電充滿后，儀器會自動停止充電，充電狀態由主機面板上充電指示燈指示。1）指示燈亮：電池正在充電。2）指示燈不亮：電池不在充電，即充電已經完成或充電器已經關閉。3.3 主機的開關1）開機：按下開機按鈕接通主機電源，等待30秒時間主機將會啟動，此時開機按鈕為黃色燈。2）關機：關閉主機時，長按開機鍵，當主機屏幕變?yōu)楹谏珪r(shí)，主機為關閉狀態，開機按鈕按鍵等為關閉狀態。3）待機：當主機處于啟動狀態時，若長時間無操作，主機將自動處于待機狀態，此時開機按鈕將為紅色燈。當主機處于待機狀態時，點擊任意按鍵即可打開主機。

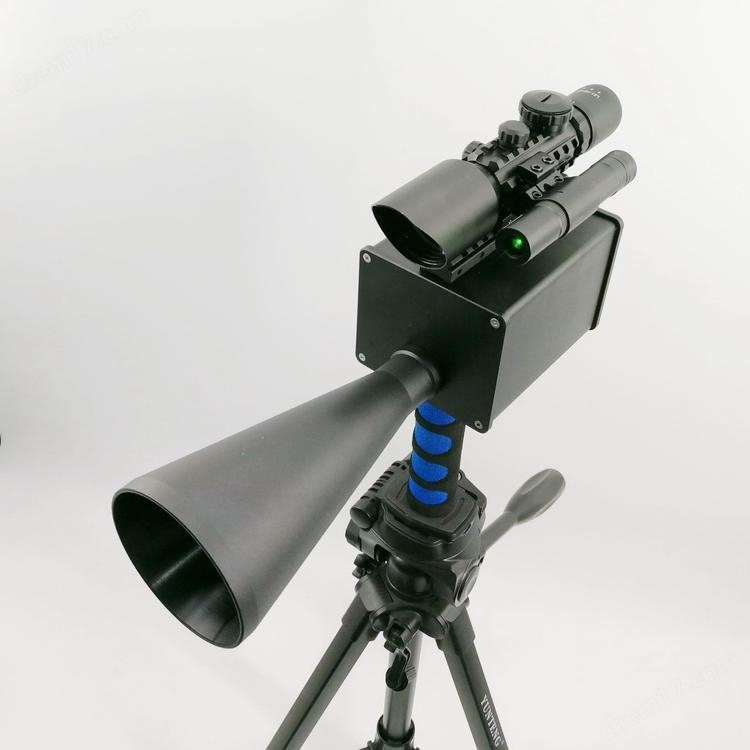

　　大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡檢定位儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（7）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（8）高壓密封氣體液體的泄漏檢測；
