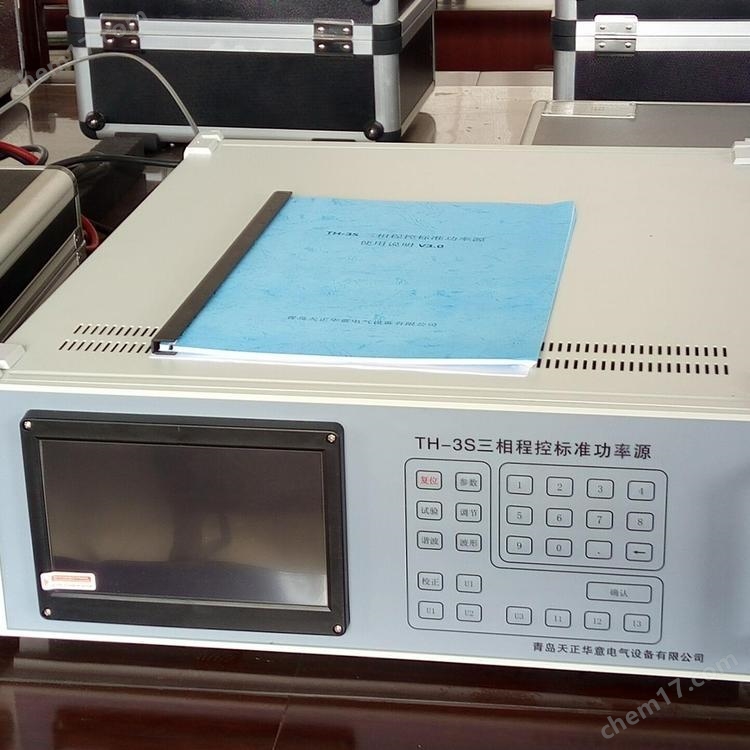

本裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 307-2006等的要求而設計的三相0.05(0.1)級表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點

　　本校驗臺由程控三相校表源、直流標準源、三相采樣式多功能標準表以及配有校表和管理軟件的計算機組成。裝置的技術指標符合和行業的相關標準與檢定規程。校表源輸出穩定、安全可靠、使用方便；標準表穩定，功能齊全，一表多用。源表與計算機組成的檢定系統，對于有相應電量輸出信息的被校表能實現自動檢定，并給出符合規程要求的檢定報告。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．2電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．3功放的工作頻帶為40Hz～1KHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。2．4由PC控制本裝置進行自動或手動檢驗，并對結果進行處理和管理。主要技術指標3.1 交流輸出電壓、電流·電壓量程（V）10、20、50、100、200、400、800；·電流量程（A）0.1、0.25、0.5、1、2.5、5、10、25、50、100；·調節范圍 0～120%(800V電壓、100A電流量程105%除外)；·調節細度 0.005%；·輸出電壓、電流、功率穩定度≤0.01%/60s（對應50A、100A為0.02%/60s）；·每相電壓大輸出容量 50VA；·每相電流大輸出容量 100VA；·正弦波輸出時失真度 ≤0.3%；3.2 輸出相位·電流對同名相電壓移相 0.00°～359.99°； ·調節細度 0.01°；3.3 輸出頻率 ·調節范圍 45～65Hz； ·調節細度 0.001Hz；·調定值準確度 0.01Hz；3.4 畸變波輸出·諧波次數 2～31次；·同時含有的諧波個數 0～30個；·諧波幅度 總諧波的峰―峰值，應不大于以峰―峰值表示的基波額定值（即電壓、電流量程）的50%；同時，包括基波在內的畸變波峰峰值應不大于以峰峰值表示的基波額定值的125%；·各次諧波對基波移相（以基波正過零為參考相位） 0～360°；3.5 三相相角對稱度·三相四線 相電壓之間120°±0.2°；·三相三線 UAB對UCB 滯后60°±0.2°；3.6 直流輸出電壓（不包括輔助量程）·量程 mV：100、300；V： 1、3、10、30、100、300、600、1000；3.7 直流輸出電流（不包括輔助量程）·量程uA： 10、30、100、300；mA： 1、3、10、30、100、300；A： 1、3、10、30； 3.8 直流輸出容量 大30W；3.9 直流輸出調節范圍和細度 ·范圍 0～120% ( 1000V電壓、30A電流量程105%除外）；·細度 0.002%；3.10 直流輸出準確度 0.05%；3.11 直流滿量程輸出的穩定度 ≤±0.01% RG/1min；3.12 紋波及噪聲電壓引起的誤差 ≤±0.01% RG；3.13 負載從空載到滿載引起的誤差 ≤±0.01% RG；3.14 裝置的準確度等級 0.05；測量交流電壓、電流的允許誤差（5V≤U≤800V, 0.1A≤I≤100A） 0.05%；測量有功功率、電能的允許誤差（50V≤U≤430V, 0.25A≤I≤100A） 0.05%；測量無功功率、電能的允許.1%；相位測量誤差 ±0.05°；功率因數測量誤差 ±0.0002；3.15 工作電源 單相220V±10%，50Hz±5%； 3.16 使用環境 溫度20℃±10℃，相對濕度≤85%RH；

　　直流指示儀表半自動檢測在指示儀表檢測子菜單（圖10）中按“2”后，進入“直流電壓表參數輸入”界面，顯示如圖19。裝置在開機或復位后，在參數輸入界面中會顯示上一次所輸入被檢儀表的參數，有利于校多塊同參數的表。若在圖中“直流電壓(流)表參數輸入”部分中有不正常顯示時，請按“返回”鍵，可在指示儀表檢測子菜單（圖10）中按“5”（5:直流指示儀表初始化）鍵，使其回到初始狀態，恢復顯示正常。注：進行初始化時，不可中斷電源，以免數據遭到破壞
