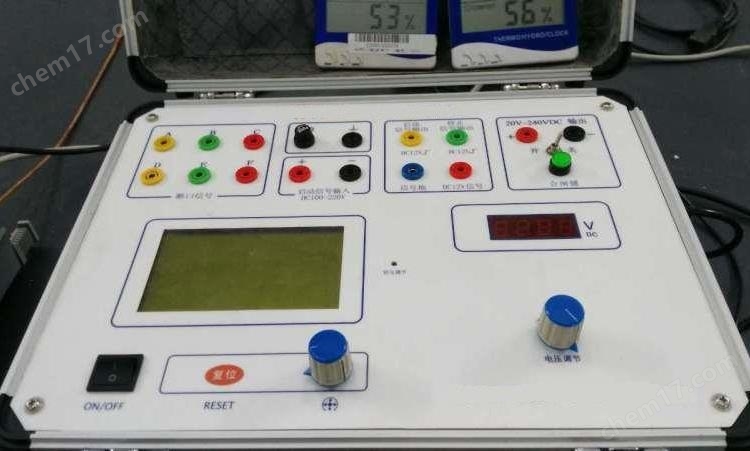

高壓開關動特性測試儀一、概述:隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、三路速度⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。三、主要技術參數： 1．時間測量： 12路 固有分閘（合閘）時間 分閘（合閘）相內不同期 分閘（合閘）相間不同期之差 合閘（分閘）彈跳時間（彈跳次數） 內觸發測試范圍：0.01ms～20s，分辨率：0.01ms, 外觸發測試范圍：0.01ms～200s，分辨率：0.1ms, 在1000ms以內準確率：0.05%±1個字2．速度測量：剛分（剛合）速度 指定時間段（行程段或角度段）平均速度3. 測速范圍：1mm傳感器 0.01～25.00m/s， 0.1mm傳感器 0.001～2.50m/s 360°角度傳感器 1周波/ 0.25°4．行程測量：動觸頭行程（行程） 接觸行程（開距） 超行程 過沖行程或反彈行程 5. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。 旋轉傳感器：355о，測量范圍：0-1000mm，分辨率:0.25о。此傳感器有5度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在200度左右為佳。 加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。 6. 電流顯示：大電30A,分辨率：0.01A。 7.儀器電源 ：AC/DC 220V ± 10%；50Hz ± 2% 8.直流電源輸出:DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)。 9. 外觸發觸發電壓：AC/DC10-300V，電流≤120A 10. 隔離開關測量范圍：⑴、電壓輸出：DC6～270V（可調）； ⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號大采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數11．主機體積：360×260×470mm12．使用環境： -20℃~+50℃13．相對濕度：≤90%四、術語定義 三相不同期：指開關三相分（合）閘時間之間的大及小值差值 同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差 彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到接觸間的時間） 分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔 合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔 重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔 剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘ms內的平均速度 開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離 分（合）閘大速度：指分（合）閘瞬時速度中的大值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。 、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。

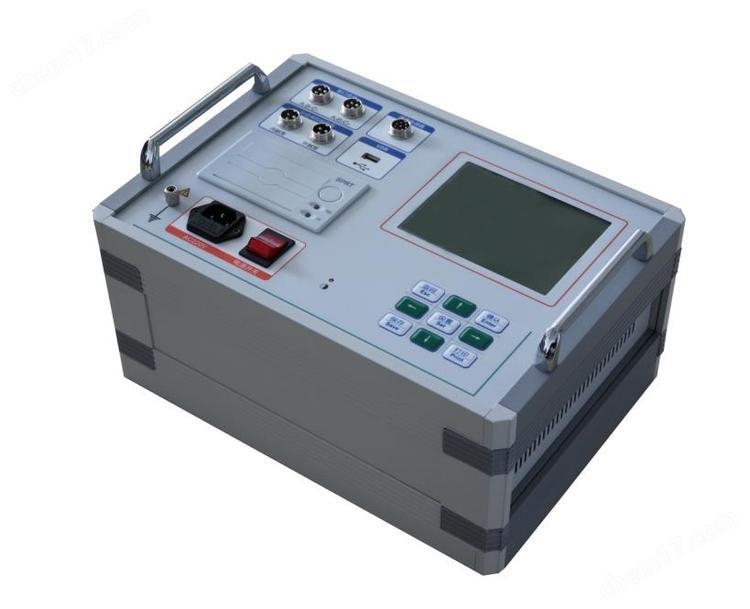

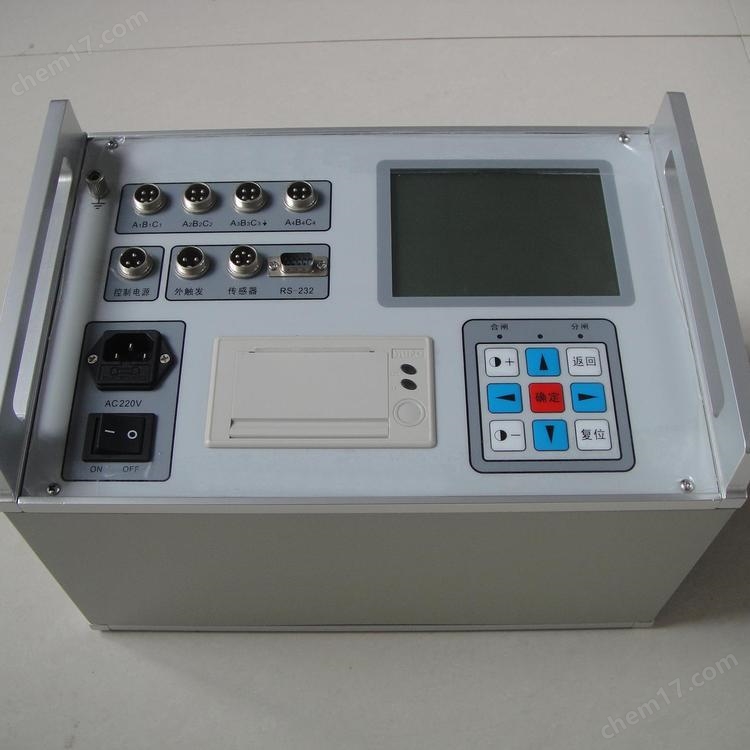

　　高壓開關綜合特性測試儀

　　隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

　　儀器特點：⑴、8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路合閘電阻、3路石墨觸頭測試、3路雙端接地。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足800KV變電站內可靠使用。
