EK1110-0044 BECKHOFF耦合器結構及用途
- 公司名稱 成都善榮機電設備有限公司
- 品牌 Beckhoff/倍福
- 型號 EK1110-0044
- 產地
- 廠商性質 經銷商
- 更新時間 2025/6/26 8:11:52
- 訪問次數 225
聯系方式:余玲17302157802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 電子/電池,電氣 |
---|
BECKHOFF耦合器結構及用途
用于實現各種可變拓?fù)浣Y(jié)構的 ID 開關
熱連接和快速熱連接技術用于修改拓?fù)浣Y(jié)構
集成式數字量和安全 I/O 用于實現節省空間的緊湊型解決方案
擴展距離接口,可實現最遠 300 米的距離
用于實現高精度模擬測量技術的金屬外殼和附加診斷功能

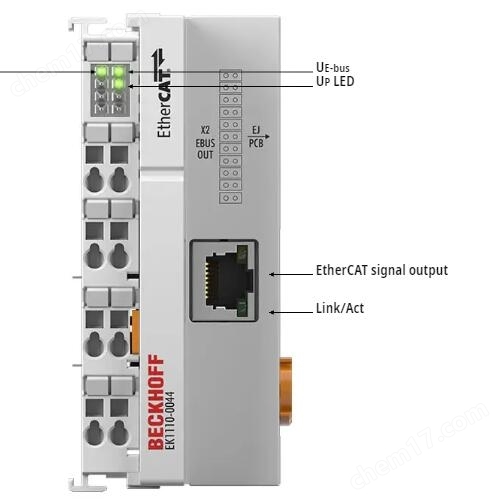

E-bus 信號和現場側 UP 的供電電壓通過 EtherCAT EJ 耦合器后部的接頭直接傳輸給信號分配板。由于嵌入式控制器和 EtherCAT 端子模塊與 PCB 板上的 EtherCAT 插拔式模塊直接連接,因此無需使用 EtherCAT 擴展端子模塊(EK1110)或 EtherCAT 耦合器(EJ1100)。EK1110-0044 的系統和現場供電由嵌入式控制器的電源裝置提供。此外,EK1110-0044 還配有一個 RJ45 接口,可連接帶 RJ45 接頭的以太網電纜,并建立與其它 EtherCAT 網段或單個 EtherCAT 設備的連接。
EtherCAT 系統內的任務將 E-bus 信號轉發至信號分配板(EJ 板)
數據傳輸介質X1:Ethernet/EtherCAT 電纜( Cat.5),屏蔽型,X2:信號分配板上的印刷電路
站點之間的距離100 m(100BASE-TX)
延遲約 1 µs
數據傳輸速率100 Mbit/s
總線接口X1:1 個 RJ45,X2:EtherCAT EJ 耦合器后部配有接插件
電源來自 E-bus,嵌入式控制器電源模塊
E-bus 電流消耗典型值 140 mA
電氣隔離500 V(電源電壓/以太網)
例如嵌入式控制器可以擴展 EJ 系統中尚未具有的 EtherCAT 端子模塊。預裝子系統由 DIN 導軌安裝印刷電路板、嵌入式控制器和 EtherCAT 插拔式模塊組成,可預優良行測試,然后作為一個完整的單元集成到設備中。
BECKHOFF耦合器結構及用途
